  • Виды
  • Основные параметры
  • Принцип работы
  • Сфера применения
  • Сравнительная характеристика основных моделей

По области применения инфракрасные термометры классифицируют на 2 типа:

  • стационарные
  • переносные (портативные).

По температурному диапазону на:

  • Низкотемпературные (до -30-35 градусов Цельсия);
  • Высокотемпературные (до +800 градусов Цельсия).

По рабочему диапазону

  • Односпектральные. Такие приборы принимают излучения только в одном спектральном диапазоне. Односпектральные приборы в свою очередь подразделяются на радиационные (мощность теплового излучения переводится в температуру) и яркостные (в диапазоне красного света измеряются яркости эталонного объекта и объекта измерения).
  • Мультиспектральные. Также их называют цветовыми или пирометрами спектрального отношения.

Инфракрасные термометры относятся к группе приборов неразрушающего контроля, что позволяет проводить измерение температур без непосредственного контакта с измеряемой поверхностью, как в случае контактными электронными термометрами. Их использование гарантирует безопасность при диагностике дефектов и мониторинге различных процессов, а также помехоустойчивость в процессе измерения для получения объективных и точных результатов.

При всем разнообразии существующих термометров и датчиков температуры в производстве возникают задачи, которые не под силу современным контактным цифровым термометрам. Оборудование и устройства многих технологических циклов и процессов не позволяют установку контактных датчиков или показывающих приборов для контроля температуры по ряду технических причин, либо установка и монтаж подобных датчиков и приборов затруднена. Ввиду актуальности такой проблемы были разработаны специальные инфракрасные термометры, позволяющие измерять температуру в труднодоступных, горячих, вращающихся или опасных местах.

Полный каталог пирометров

Основные параметры:

  1. выбор диапазона температур зависит непосредственно от объекта, контроль температуры которого осуществляется.
  2. тип прицельного устройства определяется полностью размерами объектов, температуру которых необходимо определить, а также расстоянием до этих объектов. Контроль температуры малых и значительно удаленных объектов требует дорогих прицельных устройств.
  3. тип индикатора определяется условиями эксплуатации, в основном значением температуры, при которой планируется использовать прибор.
  4. показатель визирования, по аналогии с типом прицельного устройства выбирается в зависимости от размеров объектов и расстояния до них. Показатель визирования пирометра зависит прямопропорционально от удаленности объекта и обратно-пропорционально от его размеров. Важно также, чтобы при измерении температуры удаленного объекта в поле зрения инфракрасного термометра не попадали посторонние предметы.
  5. расстояние до минимального поля зрения – согласно основным оптическим законам, поле зрения прибора будет увеличиваться пропорционально увеличению расстояния от прибора до объекта, при выборе прибора необходимо учесть расстояние, на котором наиболее часто будут проводиться измерения температуры.

Принцип работы

По большому счету любой инфракрасный термометр является идеальным профессиональным диагностическим инструментом для проведения технического обслуживания, обеспечивающим максимальную точность измерения температуры на любом расстоянии.

Принцип действия бесконтактного термометра заключается в измерении силы теплового излучения, исходящего от объекта преимущественно в диапазонах видимого света и инфракрасного излучения.

Изначально термин «пирометр» использовался для обозначения прибора, предназначенного для измерения температуры по яркости предельно нагретого предмета. На сегодняшний день понятие несколько расширилось, поскольку, с развитием технологий появились абсолютно новые приборы – инфракрасные.

Сфера применения

Инфракрасные термометры применяют в различных отраслях. Сфера их применения достаточно широка:

  1. Измерения температур опасных для человеческого организма поверхностей и сред, в том числе, горячих.
  2. Измерение температурных показателей недоступных и труднодоступных объектов.
  3. Сканирование для поиска холодных или горячих точек.
  4. Диагностические работы с электро- и теплооборудованием.
  5. Быстрое (мгновенное) определение температуры объектов, которые пребывают в движении.
  6. Профилактика и диагностика ж/д и автотранспорта.
  7. Поддержание противопожарной безопасности.
  8. Контроль и проверка систем кондиционирования, вентиляции и отопления.
  9. Электроаудит и электродиагностика.
  10. Работы по профилактике оборудования в любой отрасли промышленности.

Очевидно, что измерение температуры современными приборами имеет ряд преимуществ перед обычными термометрами. Измерения возможно проводить без остановки производства или технического процесса. Все измерения температуры производятся с безопасного расстояния. При этом присутствует значительное увеличение производительности труда работников благодаря моментальности измерений.

echome.ru

Сайт посвященный измерительным приборам…

Бесконтактный пирометр

Широкое применение в различных отраслях бытовой деятельности человека и промышленно-производственных сферах нашли пирометры для измерения температуры бесконтактным методом, так называемые инфракрасные термометры. Они с успехом применяются:

  • в тепло- и электроэнергетике;
  • в металлургии и металлообработке;
  • в высокотехнологичных производствах;
  • в пищевой промышленности;
  • в диагностических и сервисных центрах различной направленности;
  • в научных и лабораторных исследованиях.
Читать еще:  При какой температуре краснеет сталь

Использование портативных моделей бесконтактных термодетекторов оправдано в обследованиях объектов инфраструктуры, рефрижераторной техники, пищевых продуктов и медикаментов, для оснащения подвижных охраннопожарных бригад.

Конструктивные особенности и основы использования

Базовой основой действия бесконтактных пирометров служит принцип преобразования получаемого на чувствительный элемент (датчик) потокового инфракрасного излучения, которым обладает практически любой предмет или тело. Преобразователем формируется электросигнал, пропорциональный по своему значению спектральной плотности измеряемого потока.

Существует несколько классификационных признаков для подразделения многочисленного семейства бесконтактных пирометров:

  • по методике работы: инфракрасные (радиометры) и оптические (яркостные и цифровые);
  • по способу формирования прицела: инструменты с оптическим или лазерным прицелом;
  • по типу коэффициента излучения: с фиксированным КИ или настраиваемым;
  • по возможному температурному диапазону: низкотемпературные (начиная с отрицательных температур) и высокотемпературные (от +400°С и выше).

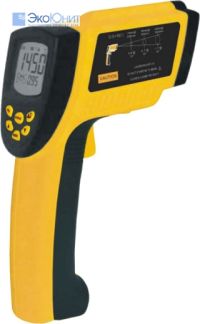

Стандартный бесконтактный пирометр-термометр имеет пистолетовидную форму с небольшим жидкокристаллическим дисплеем (опционально возможна подсветка для работы в условиях недостаточной освещенности). Замер осуществляется нажатием «курка», небольшая удобная панель управления и интуитивно понятный интерфейс делают приборы этого типа весьма востребованными среди технического и инженерного персонала.

Опционально бесконтактные детекторы профессионального уровня могут включать в себя дополнительные функции: определение влажности окружающего воздуха, точки росы и т.д., используя для этого дополнительные встроенные датчики или устанавливаемые внешние модули.

Наиболее популярные модели

Эта миниатюрная модель для бытового использования очень проста в эксплуатации, имеет оптическое разрешение 1:1 и может эффективно работать на расстоянии до полуметра. Позволяет производить замеры температурных показателей в диапазоне -35°С…+230°С с погрешностью ±2°С (2%), коэффициент излучения фиксированный – 0.95.

Из дополнительных функций можно назвать автоматическое отключение, автоматическое удержание показаний DataHold, индикацию разряда батарей. При своем малом весе (всего 33 г) и компактных размерах имеет быстродействие не более 1 с и высокую степень защиты корпуса (IP67 – полная пылезащищенность и возможность полноценной работы при кратковременном погружении в водную среду на глубину до 1 м).

AR922

Данная модель является высокоточным быстродействующим цифровым устройством c отличным показателем визирования 80:1 и инновационной микропроцессорной технологией Infrared System On Chip. В базовую комплектацию входят:

  • сам инструмент;
  • трипод (штатив);
  • последовательный разъем для передачи информационных данных на персональный компьютер или другие внешние носители RS232;
  • штатное программное обеспечение для подключения к компьютеру с ОС Windows для обмена данными (диск CD-ROM).

Лазерный маркер-указатель Laser Class II позволит точно спозиционироваться на обследуемом объекте. Коэффициент излучения имеет настраиваемый характер: от 0.10 до 1.00 с шагом в одну сотую. Рабочий диапазон измеряемых температурных показателей составляет +200…+2200°С, погрешность измерений для различных ступеней изменения температуры варьируется от ±2°С (2%) до ±3°С (3%). Подсветка дисплея позволяет проводить работы в условиях недостаточного освещения.

Прибор характеризуется множеством дополнительных функциональных опций:

  • встроенный часовой механизм;
  • фиксирование во внутренней памяти устройства максимального, минимального и среднего значений серии измерений;
  • вычисление перепадов и отклонений значений температуры;
  • звуковой сигнал при превышении замера границ рекомендуемого диапазона;
  • энергосберегающий расход питания батарей и автоотключение устройства.

Очень компактные размеры и малая масса (около 0,5 кг) делают этот профессиональный инструмент очень удобным в использовании.

Wahl M45

Линейка пирометрических приборов M45 от Wahl Instruments является цифровыми инфракрасными устройствами волоконно-оптического типа, предназначенными для эксплуатации в тяжелых климатических условиях. Использование таких приборов оптимально на высокотемпературных участках (до +250°С) без охлаждающих систем или в характеризующихся сильными электромагнитными полями, могущими в обычных пирометрах привести к серьезным ошибкам, районах.

Основные характеристики (коэффициент излучения и время отклика) могут быть скорректированы с помощью персонального компьютера. Предусмотрена и настройка пиковых значений.

Оптическое разрешение имеет высокие показатели и составляет 62,5:1 (для моделей без прицела); 40:1 и 80:1 или 100:1 и 180:1 — для моделей с лазерным прицелом в зависимости от исследуемого спектрального диапазона.

Встроенное программное обеспечение регистрирует данные. Конструктивно реализован аналоговый выход с различными характеристиками, а также цифровой интерфейс для обмена данными с ПК RS232 или RS485.

Стоимость бесконтактных пирометров очень различна и зависит от многих факторов: оптического разрешения, способа транспортировки, дополнительного функционала. Цена измерительных приборов этого типа лежит в широком диапазоне от 2000 рублей (для бытовых портативных приборов с не очень высоким оптическим разрешением и точностью измерений) до 500000 (для профессиональных высокотехнологичных стационарных моделей).

Видео по теме

Пирометры

В конструкции стационарного инфракрасного термопреобразователя серии Термоскоп-600-ТПИК входит стационарный оптоволоконный пирометр серии Термоскоп-600. Этот термопробразователь предназначен в качестве замены платинородиевых или платиновых термопар. ИК термопреобразователь конструктивно состоит из двух основных частей: стационарного пирометра серии Термоскоп-600-1С и керамического защитного чехла, с длиной, указываемой при заказе.

Читать еще:  Пос 60 температура плавления

Мобильный пирометр ручного типа с частичным излучением серии Термоскоп-100 используются для быстрого и бесконтактного определения температуры тел с разной температурой нагрева. Этот пирометр относится к многоцелевым и получил довольно широкое его использование практически во всех отраслях промышленности. Пирометр термоскоп-100 можно использовать для проведения контроля за технологическими параметрами и в работах по энергоаудиту.

Ручные пирометры серии Термоскоп-300-1С относятся к приборам профессионального типа и применяются в качестве высокоточного инструмента для быстрого и точного измерения температуры тел, нагретых до средних и высоких температур, в различных технологических процессах. Прибор оснащается оптическим видоискателем и позволяет проводить точное наведение пирометра на измеряемый объект с отображением информации о значении температуры в нем.

Ручные пирометры спектрального отношения Термоскоп-300-2С используются для удаленного бесконтактного определения температуры тел, нагретых с разной температурой. Конструкция прибора позволяет его применять в различных условиях производства и достигать высоких и стабильных показаний измеренной температуры. Оптический видоискатель прибора позволяет проводить точное наведение пирометра на измеряемый объект с выводом измерения в нем.

Предлагаемый пирометр серии Термоскоп-200 относиться к стационарно размещаемому оборудованию и специально разработан для его массового применения в различных областях и сферах промышленности. Модификации прибора имеют широкий ряд диапазонов измеряемой температуры и спектра, которые позволяют почти полностью охватить задачи по измерению температуры для осуществления контроля за технологическими процессами на различным предприятиях.

Стационарные пирометры частичного излучения серии Термоскоп-800 разработаны для измерения температуры тел с высокой точностью на технологических процессах в условиях сложной производственной обстановки (повышенная температура, влажность и прочее). Предлагаемый пирометр позволяет изменять свое фокусное расстояние, что позволяет добиваться высокой точности измерения при любом расстоянии расположения пирометра от измеряемого объекта.

Стационарный пирометр Термоскоп-800-2С спектрального отношения используется для удаленного бесконтактного определения температуры нагретых с разной температурой тел в условиях сложной производственной обстановки (повышенная температура, влажность, запыленность, вибрация). Наличие функции изменения фокусного расстояния до измеряемого объекта позволяет достигать высокой точности измерения в независимости от расположения пирометра.

Стационарно устанавливаемый оптоволоконный пирометр серии Термоскоп-600-1С разработан для его использования в сложных условиях производства (повышенная температура, влажность). Конструктивно пирометр состоит из двух основных частей: микропроцессорного электронного блока и оптической головки, которые соединяются между собой оптоволоконным кабелем, осуществляющим передачу принимаемого от измеряемого объекта инфракрасного излучения.

Оптоволоконный стационарный пирометр Термоскоп-600-2С спектрального отношения разработан для использования в тяжелых условиях производства (высокая температура, запыленность, влажность). Конструктивно пирометр состоит из двух частей: микропроцессорного электронного блока и оптической головки, которые соединяются между собой оптоволоконным кабелем, осуществляющим передачу принимаемого от измеряемого тела инфракрасного излучения.

Стационарный инфракрасный пирометр Термоскоп-004 предназначен для точного определения температуры высоко нагретых объектов в различных технологических процессах. Необходимо при заказе определится: с фокусным расстоянием, размером пятна в фокусе и диапазоном измеряемых температур. В основном данные пирометры используются в черной и цветной металлургии, в огнеупорной промышленности, а так же в химической и стекольной промышленности.

Переносной пирометр ручного типа с частичным излучением начального уровня серии Термоскоп-10 используется для проведения быстрого определения температуры бесконтактным методом нагретых с разной температурой тел. Пирометр Термоскоп-10 относиться к многоцелевому оборудованию, которые находят довольно широкое его использование во многих отраслях промышленности, таких как энергетическая, химическая, тяжелое машиностроение и другие.

Инфракрасный пирометр: прибор для бесконтактного измерения температуры

Измерение температуры поверхности является важным этапом при организации теплосбережения объектов, проведения ремонтных работ электронных устройств, строительных работ, различного вида контроля. Часто такого вида измерения провести термометром контактного типа не представляется возможным из-за скорости процесса, труднодоступности места измерения Поэтому возникает потребность использовать прибор для измерения температуры бесконтактным методом. Такое устройство носит название пирометр.

Массовый выпуск пирометров начался в шестидесятых годах прошлого века. Первое переносное устройство было сконструировано и изготовлено на продажу в 1967 году, корпорацией Wahl США.

Характеристики и принцип работы

Название пирометр происходит от греческих слов жар и мерить. Это прибор, способный осуществлять измерения температуры тела бесконтактным способом. Принцип действия основан на анализе теплового излучения предмета.

При нагревании любое вещество имеет свойство излучать световые и тепловые лучи. Чем выше температура нагрева, тем сильнее излучение. Одним из видов излучения является инфракрасное. Так как яркость излучения связана с температурой, следовательно, определяя яркость, можно измерить и температуру.

Читать еще:  При какой температуре плавится алюминий

Классификация устройств

Классифицируют устройства по следующим видам:

  • Способу определения, оптическому и радиационному. Первые дают возможность оценить температуру путём сравнивания теплового излучения в различных диапазонах. Вторые измеряют мощность теплового излучения. Одновременно с этими ещё используются световые. Температура нагретого вещества в них вычисляется путём сравнивания цвета, его и эталонного предмета.
  • Градиенту температур. Существуют два типа, низкотемпературный и высокотемпературный. Первые могут измерять температуру даже при охлаждении объекта, в то время как вторые измеряют только нагретые тела.
  • Способу исполнения, портативные и стационарные.
  • Отображению результата, текстово-цифровой метод или графический. Текстово-цифровой подразумевает отображение на экране результата в виде цифры, соответствующей измеренной температуре. А графический выводит на дисплей, полный спектр температур, используя различные цвета.

Технические параметры

  • Оптическое разрешение. Это показатель, характеризующийся отношением площади области захвата к расстоянию до вещества. Этот параметр зависит от вида прибора и может лежать в пределах от 2:1 до 600:1. Чем показатель выше, тем лучше. При использовании вне профессиональной сферы такое разрешение составляет около 15:1.
  • Диапазон работы. Зависит в первую очередь от характеристик датчиков, применённых в приборе. Его величина может лежать в границах от минус 35 до плюс 800 градусов.
  • Точность. Эта величина характеризует границы изменения температуры при замерах и зависит от правильности калибровки прибора. В среднем величина точности пирометров составляет 1.5%.
  • Коэффициент излучения. Это отношение мощностей абсолютно чёрного объекта к измеряемой поверхности, как правило, принимается около 0,95.

Вне зависимости от классификации, пирометры также могут снабжаться различными опциями. Например, возможностью подключения к персональному компьютеру, дополнительными источниками питания, запоминанию предыдущих измерений, часами, лазерным указателем, переключателем с Фаренгейта в Цельсия

Рекомендации к использованию

Подробные сведения об использовании имеющегося устройства можно получить из его паспорта и инструкции по применению. Укажем ниже общие рекомендации использования любого типа устройства.

  1. При резком изменении климатического состояния вокруг объекта, для которого будет происходить измерение, необходимо включать устройство только после двадцатиминутной выдержки при этих условиях.
  2. Не применять прибор, если относительная влажность превышает 85 процентов.
  3. Не использовать пирометр вблизи электромагнитных полей, не допускать попадание прямых солнечных лучей.
  4. При проведении измерений следить, чтоб на линии замера не возникали посторонние предметы.
  5. Между измерениями выдерживать паузу минимум 15 секунд.
  6. Регулярно проводить очистку защитного стекла, для этого подойдёт хлопчатобумажная ткань, пропитанная в 70-процентном растворе спирта.

Сама процедура измерения не должна вызывать затруднений. Требуется просто включить прибор, навести на измеряемый объект, нажать кнопку (курок) и прочитать на экране полученное значение.

Самостоятельное изготовление

Схемы на пирометры для измерения температуры бесконтактным методом сложны, монтаж плотный, калибровка требует наличия заводских приборов. В то время как стоимость готовых устройств в китайских интернет-магазинах приемлема для любого желающего.

Приобретая инфракрасный пирометр, следует удостовериться в том, что в наличии есть инструкция. Пирометр — это не простое устройство, поэтому самостоятельно разобраться с функциями будет проблематично. В инструкции описаны существенные пункты, необходимые для правильного использования. Приведём пример некоторых из них:

  • наличие выходов и тип программного обеспечения;
  • сведения о погрешностях;
  • коэффициент инерции;
  • возможности фокусировки;
  • температурный градиент;
  • величины рабочего спектра;
  • величина излучения.

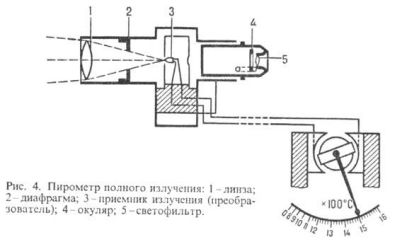

Хотя, в принципе, его изготовление своими руками возможно. Понимая, как работает пирометр, можно собрать устройство яркостного типа. Для этого понадобится:

  1. фотометрическая лампочка;
  2. окулярная линза;
  3. светофильтр;
  4. аккумулятор;
  5. реостат;
  6. миллиамперметр;
  7. труба.

На одном конце трубы устанавливается линза, которая и будет служить объективом. В середине устанавливается лампочка, а на другом конце окуляр. Лампочка соединяется с питанием через реостат и миллиамперметр.

Измерения проводят следующим образом. Объектив зрительной трубы направляют на исследуемый объект и добиваются максимальной резкости изображения. После этого подают питание с аккумуляторной батареи и реостатом выставляют накал нити, соответствующий яркости нагретой поверхности. Далее, используя показатель миллиамперметра, вычисляют температуру. Но для этого предварительно нужно составить эталонную таблицу соответствия температуры показателям миллиамперметра.

Светофильтры служат для снижения яркости излучения при высоких температурных значениях, а также для поглощения красной части спектра. Точность измерения таким пирометром будет невысока, хотя обычно она составляет около ± 2%.

Подведя итоги, отметим, что для измерения температур в труднодоступных местах лучше применять пирометр бесконтактный, инфракрасный. Термометр такого типа характеризуется надёжностью, но позволяет измерить температуру только в отдельной точке. При измерении температур на больших участках следует применять тепловизор. Хорошо зарекомендовавшими себя производителями пирометров считаются: Testo, Optris и Raytek, на них и стоит обратить внимание.
