Циркулярная пила стационарная своими руками

Как сделать самодельную циркулярку своими руками

Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная циркулярная пила, которую можно сделать своими руками.

Конструкция циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

  • малые — от 40 до 46 мм;
  • средние — от 55 до 55 мм;
  • большие — от 65 до 70 мм;
  • профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

Для работы по дереву необходимо выбирать диски с положительным углом заточки. В противном случае волокна древесины будут не резаться, а раздираться.

Проектирование стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

  • мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
  • глубина пропила. Зависит от геометрических параметров диска;
  • частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
  • месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

При выборе заводской модели пилы для комплектации стола, сделанного своими руками, следует предусмотреть возможность крепления в нижней части столешницы. Для этого потребуется сделать дополнительный переходной монтажный блок.

Изготовление циркулярной пилы своими руками

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

  • упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
  • пазы для упора. Они фрезеруются на поверхности столешницы;
  • измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
  • струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.
Читать еще:  Пескоструйный аппарат своими руками

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

Дополнительно можно сделать блок изменения положения диска относительно плоскости стола. Таким образом можно регулировать глубину распила.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

Бюджетная мастерская: циркулярная пила

Я в свободное от основной работы времы занимаюсь столяркой, ну и, следовательно, как чукча, что вижу, о том и пою. И начинал я не с того, что купил станки и начал работать, а потихоньку накапливал инструмент, что-то сам делал, что-то покупал, обменивал, принимал в дар и так далее.

Считаю, что основной инструмент в столярке — это циркулярная пила. Просто так или иначе начинаем мы с раскроя материала. Есть десятки способов сделать это без циркулярной пилы, но для меня все-таки это основной инструмент. Так что если очень хочется работать, то придется такую пилу заиметь.

Я начинал с простой дешевой паркетки, которая была прикручена к листу ДСП. Паралельным упором служила простая планка, которую я крепил струбцинами, но тем не менее ей уже можно было работать!

Сейчас я хочу расказать о самодельной фанерной пиле. Пользовался я ей до конца прошлого года, пока не купил Бош ПТС10. А сейчас она уже радует нового хозяина. Имею возможность сравнить ее с Бошем, так Бош не всегда выигрывает 🙂
Сделана она из «паркетки», если можно так назвать пилу весом более 7 килограмм и мощностью 2 киловатта.

Начинается моя пила с основания. Всё-таки не хочется, чтобы 2 киловатта дури упало и гонялось за тобой по полу, поэтому основание должно быть недежным. Моё сделано из старых нестандартных поддонов, позже добавились два колеса для перемещения.

За основу взята старшая модель паркетки от Интерскола, с плавным пуском, и двигателем 2 кв. Все лишнее снято. Конструкция из фанеры слева предназначена для удержания стабильного угла в 90%. При таком весе двигателя родная конструкция угол не держит.

Вид на двигатель с другой стороны. Видно прикрученный к столу усилитель, чтобы не прогибалась столешница.

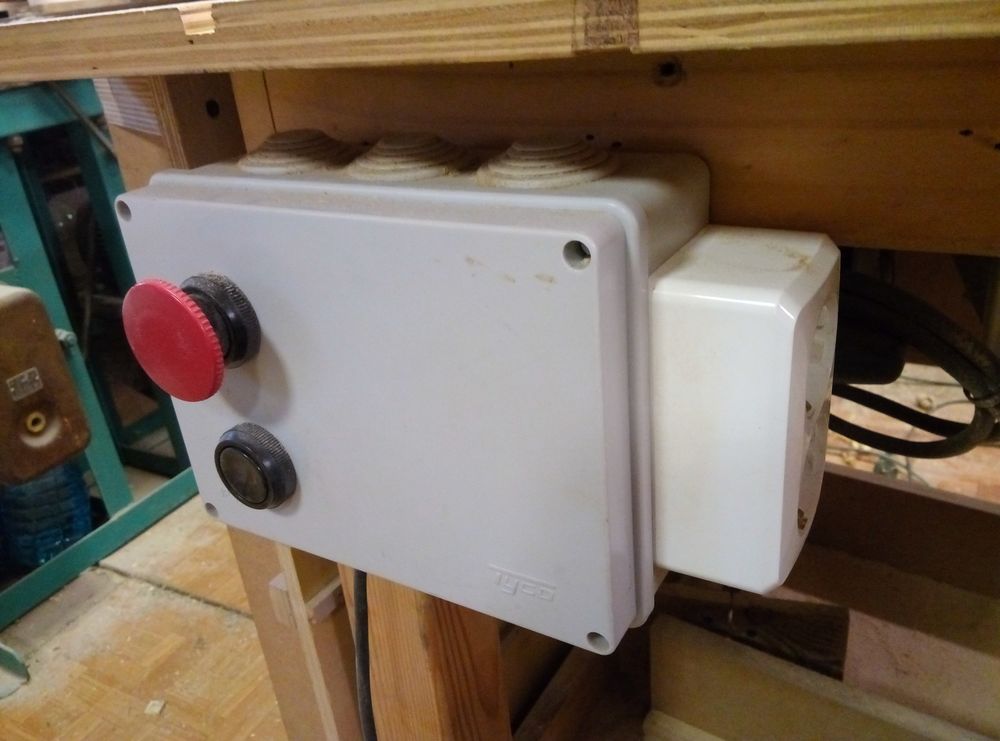

Для безопасного включения используется классический пускатель, то есть, при потере и возврате электричества пила сама не включится. Безопасность превыше всего!

Сбоку имеется расширитель стола, который позволяет пилить около метра от параллельного упора. При необходимости на петлях упор откидывается вниз. На столе виден паралельный упор, который фиксируется зажимами.

Вот так выглядит моя пила с опущенным расширителем стола. Если опустить диск, то она превращается в тумбочку. Сзади имеются колесики для перемещения. Внутри на полке лежат всякие полезности

Паралельный упор реализован с помощью двух быстрозажимных струбцин, выставляется по линейке от линии диска, ее видно на столе. Хотелось врезать стационарную линейку, но дальше хотения ничего не дошло.

Имеется каретка для поперечного распила, она ходит на трех направляющих.

Как видно, потратив немного денег, можно получить неплохой инструмент начинающего. Конечно, гнать погонаж на ней я бы не стал, но очень много проектов сделано именно на этой пиле. При наличии пилы можно на начальном этапе обойтись даже без рейсмуса. Все определяет количество дополнителного навесного оборудования типа кареток с разными углами, шипорезок, упоров и так далее.

Выглядит все это страшненько, но ведь мы говорим о бюджетной столярке, не так ли? И это позволяет работать здесь и сейчас, а не после того, как купим себе циркулярку за 50 тысяч. Я, например, свой Франкенштейн-Бош на фото в заголовке до сих пор допиливаю и дотачиваю.

Читать еще:  Зиговочная машина своими руками

Как правильно сделать циркулярную пилу своими руками?

Со многими бытовыми и строительными задачами всегда поможет справиться циркулярная пила. Сделать ее своими руками не так сложно, как кажется на первый взгляд. Достаточно придерживаться простых правил в работе с металлом, иметь подходящие материалы дома или в гараже. Если коротко описать конструкцию, то нужно сделать следующее: придется соорудить верстак для пилы нужных размеров и адаптировать под него ручную дисковую пилу. Стационарный станок такого типа значительно облегчит работу и увеличит ее объемы. Итак, рассмотрим, как самому изготовить данный инструмент.

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

  1. Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
  2. Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
  3. Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Станина для домашней циркулярной пилы

Такую станину можно изготовить в бытовых условиях. Есть два варианта привода мощностью, не превышающей 1,2 кВт. Это делается для того, чтобы исключить повышенный расход электроэнергии. Конструкция первого привода может включать в себя электродрель указанной мощности. Такая конструкция идеально подходит для дома, но для профессиональной работы ее применение уже будет неуместным.

Станина состоит из рабочего стола и основания. Для упрощения механизма нужно максимально этого добиться в креплении диска. Основных вариантов три: ручная дисковая пила на столешнице, соединение диска и патрона электропилы, валы, приводимые во вращение двигателем.

Стол должен иметь прочное и жесткое основание, для того чтобы обеспечить безопасную работу. В бытовых условиях вариантов может быть множество, все зависит от фантазии автора. Важным параметром конструкции будет являться толщина распиливания заготовок.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

  1. Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
  2. Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.
  3. Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
  4. Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Как сделать стационарную или ручную циркулярку своими руками

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

Читать еще:  Самодельный фуганок своими руками

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками делается из следующих элементов:

  • уголок из крепкой стали;
  • прямоугольная профильная труба;
  • двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

  • Такое оборудование позволяет делать более качественные и глубокие распилы.
  • Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.
