Термотрубка своими руками

Чем заменить термоусадку

Чем заменить термоусадку Описание
Изолента Самый очевидный вариант для замены. Применяется путем наматывания на желаемый участок.

Обладает практически всеми теми же свойствами что и термоусадка. Однако, со временем начинает отклеивается, портит внешний вид изолированного участка. Полимерные трубки Подходят любые трубки, например от капельницы или гидроуровня. Их нужно просто надеть поверх оголенных проводов. Предварительно трубки можно разогреть, чтобы использовать их было проще. Нить/шнур Обмотайте провод нитью или шнуром и приклейте их. Это не самый эффективный аналог, к тому же процесс такого изолирования занимает много времени. Резиновая трубка Подходит любая резиновая, ниппельная трубка подходящего диаметра. Ее так же, как и полимерные трубки нужно натянуть поверх оголенного провода. Для более плотной фиксации трубку можно нагреть зажигалкой. Термоусадочные гильзы Данные гильзы применяют при сварочных работах с оптоволокном. Надеваете гильзу поверх провода, соединяете концы, перетаскиваете гильзу на место фиксации проводов и нагреваете зажигалкой, горелкой. Через несколько минут после остывания у вас получится надежная изоляция.

Термоусадка – это самое популярное и надежное средство для изоляции проводов. Принцип ее использования максимально прост. Несмотря на свою внешнюю простоту термоусадка обеспечивает хороший результат. В некоторых случаях приходится искать чем заменить термоусадку, поскольку ее не оказалось под рукой.

Существует несколько аналогов, однако, нужно учитывать – они не обеспечивают такого же результата, что и оригинал.

Самый очевидный вариант

Изолента – это, наверно, первое, о чем можно подумать при поисках замены для термоусадки. Она помогает защитить оголенные провода от внешних факторов, исключает вероятность контакта тела с ними.

Применять изоленту чрезвычайно просто, необходимо лишь плотно намотать ее поверх желаемого участка. Однако, изолента со временем портится, отклеивается, что важно учитывать.

Разнообразные трубки

Когда термоусадки не оказалось под рукой, для изоляции проводов можно применять полимерные, резиновые трубки подходящего диаметра и длины. Это может быть трубка от капельницы, гидроуровня. Если нет резиновой, используйте трубку из ниппеля.

Чтобы процесс применения немного облегчить, трубку нужно предварительно разогреть и надеть на провода, подождать пару минут и изоляция готова.

Иногда трубку разогревают после надевания на провод, все зависит от особенностей материала – некоторые после нагревания сразу твердеют, а другие наоборот, становятся эластичными.

Шнурки, нить

Не самый удачный, но вполне допустимый аналог. Нужно намотать нить на оголенный провод (плотно, закрыв все участки) и проклеить клеем. Такая защита допустима, если провода будут спрятаны, на них будет действовать окружающая среда.

Термоусадочная гильза

Это обязательный инструмент при работе с оптоволокном. Гильзу нужно надеть на провод и нагреть, через пару минут она примет нужную форму и обеспечивает хорошую изоляцию.

Найти замену термоусадке не так уж и сложно, ведь существует масса вариантов, нужно лишь проявить фантазию. Однако, такие «аналоги» не всегда оказываются эффективными. Поэтому если есть возможность, лучше сходить в магазин и приобрести термоусадку.

Как устанавливается термоусадочная трубка своими руками

Изоляция соединения токопроводящих элементов – основное требование безопасной эксплуатации электроустановок. Изоляционных материалов и устройств сегодня используется немало, одна из разновидностей которых это термоусадочные трубки. Пользоваться ими достаточно просто, так что сегодня все чаще их используются в процессе электрической разводки в квартирах и домах. И все же вопрос, как правильно устанавливается термоусадочная трубка своими руками, волнует многих потребителей.

Инструменты для установки изоляции

Для того чтобы термоусадка выполнила свое назначение, ее предварительно необходимо нагреть больше +120С. Она размякнет и станет эластичной. При остывании она начнет уменьшаться в размерах, плотно облегая стык, к примеру, двух соединяемых проводов. Это на все сто процентов гарантированная изоляция.

Значит, основной инструмент в этом процессе будет любой прибор, который нагреет изоляционный материал. Если разговор идет о профессиональных инструментах, то их несколько:

  • газовая горелка (пропан-бутан), главное, чтобы пламя огня было желтого цвета;
  • специальные пистолеты теплового действия;
  • строительные фены (в их комплект входит несколько насадок, с помощью которых можно регулировать мощность теплового потока).

Если разговор идет о домашнем проведении процесса изоляции, да к тому же своими руками, то можно воспользоваться спичками, зажигалкой, можно опустить термоусадочную трубку в кипяток. Здесь важно не перегреть материал, чтобы он не сгорел и не стал хрупким.

Процесс установки термоусадки своими руками

Итак, будем теперь отвечать на вопрос, как пользоваться термоусадочной трубкой? В первую очередь подготавливаются элементы, которые подлежат изоляции. Пусть это будут два конца электрического провода.

  1. Их необходимо очистить от пластиковой оболочки.
  2. С помощью растворителя обезжирить провода, используя тряпочку.
  3. Если внутренняя изоляция кабеля сделана из поливинилхлорида, то ее необходимо удалить наждачной бумагой мелкой зернистости.
  4. Если изоляция – это полиэтилен, то его можно удалить пламенем от зажигалки.

Как выбрать и приготовить термоусадку

Существует строгое правило, которое гласит, что термоусадочная изоляция должна по диаметру быть меньше, чем изолированные ею концы проводов, соединенных в скрутке. И эта разница не должна быть больше 20%, но только после усадки материала. То есть, надевается трубка на соединение свободно, а после остывания и усадки уменьшается минимум на 20%.

При выборе изоляционного материала необходимо в первую очередь обращать внимание на коэффициент усадки. Стандартный показатель основного количества изделий равен соотношению 2:1. То есть, уменьшение в размерах происходит в два раза. Правда, встречаются изделия и с более высоким коэффициентом.

Перед тем, как проводить основной процесс, саму термоусадочную трубку необходимо своими руками нагреть до половины необходимой температуры, то есть, до 50-60С. Особенно это актуально для такого изделия, как трубка большого диаметра.

Процесс усадки

Так как мы обговариваем процесс изоляции соединения концов двух проводов, то сначала трубка термоусадочная надевается на один из проводов, производится скрутка двух концов, затем изоляционное изделие смешается на сам стык. Все остальное по нижеследующей схеме:

  1. Если используется, к примеру, для нагрева специальный пистолет, то нужно установить на нем температурный режим в диапазоне 120-200С. Если вами используется трубка, китайского производства, то специалисты рекомендуют снизить температурный режим до 70-110С.
  2. Начинать нагрев, а соответственно усадку, надо с середины стыка. Прогревания нужно обязательно проводить по кругу равномерно, так чтобы центральная часть изделия плотно прижалась к металлическому стыку двух проводов.
  3. Далее, производится попеременно нагрев двух концевых частей трубки, начиная от середины, двигаясь к концу.
  4. Оставляется стык для охлаждения.

Важно! Нельзя допускать перегрева местного значения, вот почему так важно нагревать изоляцию равномерно. После остывания поверхность термоусадочной трубки должна быть гладкой.

Некоторые модели изнутри покрываются клеевым составом. Так вот в процессе нагрева клей будет обязательно выходить наружу, это не снизит качество изоляции.

Как правильно выбрать термоусадку

Этот вопрос на самом деле достаточно серьезный. В его основе лежит размер трубки и коэффициент усадки. Поэтому, покупая набор термоусадочных трубок, необходимо обращать внимание на эти два показателя.

Для того чтобы вы поняли, о чем идет речь, несколько примеров.

  • На трубке или на ее упаковке могут быть нанесены вот такие символы: 10/5 или 10 мм/5 мм. Первое число – это реальный диаметр изделия, второе – диаметр после усадки. Европейские трубки обозначаются в дюймах. Кстати, одна из самых известных тонкостенных моделей носит название «PBF».
  • Есть другое обозначение: 10/2:1. То есть, диаметр трубки равен 10 мм, а ее коэффициент усадки равен соотношению 2:1.

Выше уже упоминалось о трубках, в которых применяется клеевой состав. Так вот именно в них коэффициент усадки не имеет стандартного показателя. Он может варьироваться в пределах от 2,8:1 до 4:1.

Если разговор вести о форме термоусадок, то здесь три варианта:

В настоящее время производители стараются предложить трубки разного цвета, чтобы с их помощью соединять провода таких же расцветок. Делается это для удобства эксплуатации и обслуживания электрических сетей и установок. Кстати, трубки (отечественные и pbf) желто-зеленого цвета для заземляющих контуров также выпускаются. Сегодня на трынке появились и прозрачные термоусадочные трубки. Они выполняют все те же функции, как и цветные аналоги. Но есть у них и одно преимущество. Заключается оно в том, что внутрь трубки можно уложить маркировку, которую сквозь нее хорошо видно.

Поставка термоусадочной изоляции малого диаметра (pbf и отечественных тонкостенных) производится в бухтах, куда помещается от 10 до 100 м изоляции. Трубки с клеевым составом продаются в нарезке длиною или 1 м, или 1,22 м. Толстостенные изделия также продаются в нарезке, а не в бухтах.

Тепловая трубка. Кто сам делал и использовал, поделитесь.

Уважаемые коллеги! У кого есть опыт самостоятельного изготовления и эксплуатации тепловых трубок из меди? Термосифонного типа ( для простоты). Вакуумный насос, горелки и прочее-в наличии. Требуется готовое решение ТТ для использования в системе солнечного отопления.

Если трубки хеатпайп нужны только для отвода тепла, то яб не стал заморачиваться, а просто сделал бы из обычных медных, пустил бы туда водичку(антифриз) и через насос для аквариумов сделал бы циркуляцию, а тепло реализовывал через радиатор отопителя автомобильной печки(а если планируется конструкция с тепловым насосом, то отводить тепло на испаритель). Хеатпайп оправдывает себя в космосе где отсутствует гравитация.

У меня в компе прекрасно работает охладитель на ТТ. Правда, трубки, мелкие, не как для солнечного отопления. Благодаря этому оставил всего один вентилятор и тот на 1/3 от полной скорости вращения.

Хотелось бы найти конструкцию ТТ большого габарита и приличной мощности. Знаю, что эффективность у них гораздо больше, чем у обычных Солн. коллекторов. Привлекает работа ТТ при минусовых температурах за бортом.

Низкотемпературную (на этиловом спирте) гравитационную ТТ (термосифон-передает тепло только снизу вверх) делал давно и успешно.
1.Отрезаем трубку нужной длины.
2.Запаиваем заглушки в торцы (в одной заглушке отрезок капиллярной трубки для заправки ТТ)
3.Около 15%-20% объема ТТ заполняем рабочей жидкостью (РЖ) через кап. тр. (тип жидкости -от требуемого рабочего диапазона темпер.).
4.Нагреваем нижний конец ТТ до кипения РЖ, когда пары вытеснят воздух, пережимаем каппиляр.ТТ готова.

Рабочее тело в тепловой трубе должно кипеть в горячем конце и конденсироваться в холодном.
Для работы в разных положениях внутри ТТ укладыват капиллярную структуру. В Вашем случае рабочим телом должен быть фреон, но диапазон рабочей температуры будет весьма узким, в конце-концов Вы придете к кондиционеру, способным “перекачивать” тепло в 2 стороны. ИМХО.

День добрый!! Пробовал делать ТТ , но хорошего результата не получил. И как отметил Илья они работают ” снизу вверх” . Но один большой плюс у них есть, есть тепло они работают нет тепла отдыхают( Т.Е. самоуправление) и отсутствие элдвигателей насосов термодатчиков со схемой управления и привязкой к электросети .Так что дерзайте если будут положительные результаты буду рад их услышать. А я остановил свой выбор на черной пластиковой трубе на крыше и термостате на 50 – 60 градусов и термосе накопителе

Для опыта взял нерж. гофру длиной 1 метр. С одной стороны заглушка на 0.5 дюйма, с другой-шаровый кран. Запакованы на нить ЛОК. и прокладка паронитовая на заглушку. В трубку заливал воду, 10-15% от внутреннего объема трубки. Приоткрывал кран и ставил на газовую плиту. Через минуты 4-5 можно было чувствовать рукой, как поднимается температура вверх по трубке до конца с краном. Как только появлялся пар, тут же закрывал кран и снимал с огня. Для эксперимента сразу же после нагрева и закрытия крана охлаждал всю трубу под холодной водой. При встряхивании трубки внутри ее появлялся звук, похожий на перемещение ледяных шариков. Наверное, там они и получались. Максимальная температура на расстоянии 1 метр была 70 градусов. Рукой не удержать. Повторял опыт несколько раз в течение 1 часа. Результаты такие же. Можно сделать вывод, что даже такой простой девайс работает. На утро разряжение в трубе ушло. Понятно, что для эти целей предпочтительней сварка. Несколько фото для форумчан. Спасибо за советы, буду пробовать дальше. У кого есть опыт самостоятельного изготовления вакуумного коллектора из медных трубок, прошу поделиться.

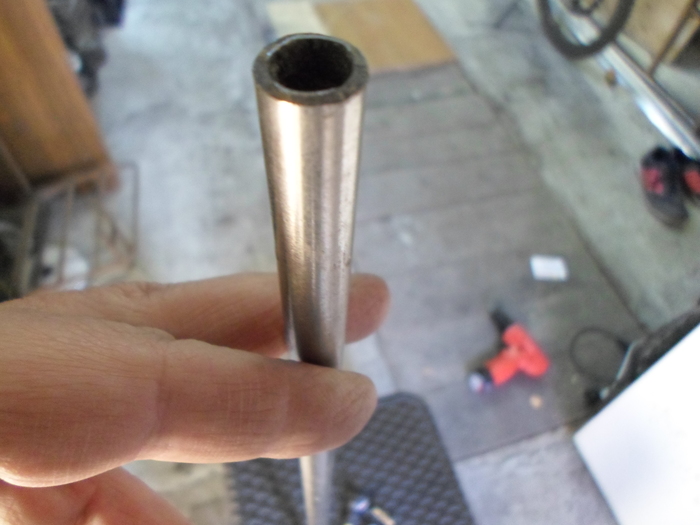

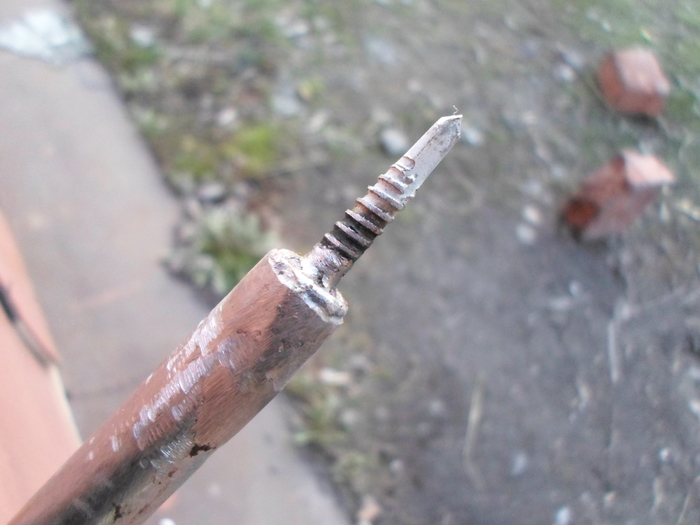

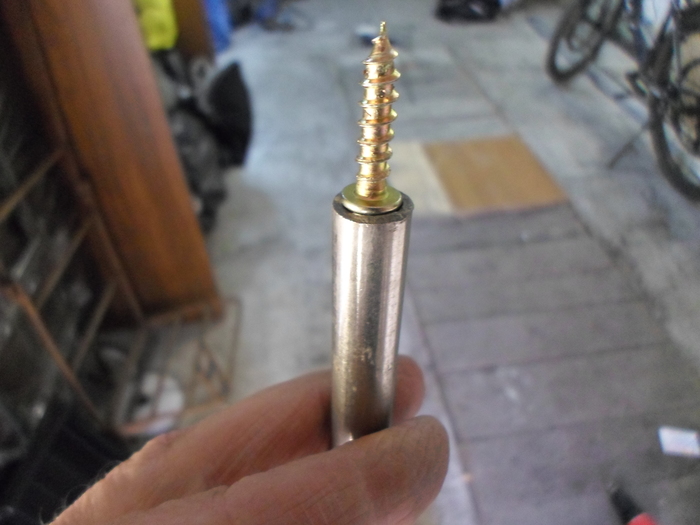

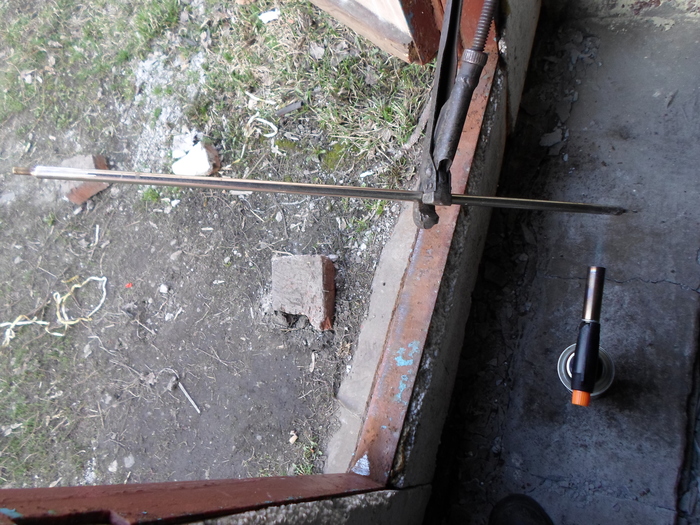

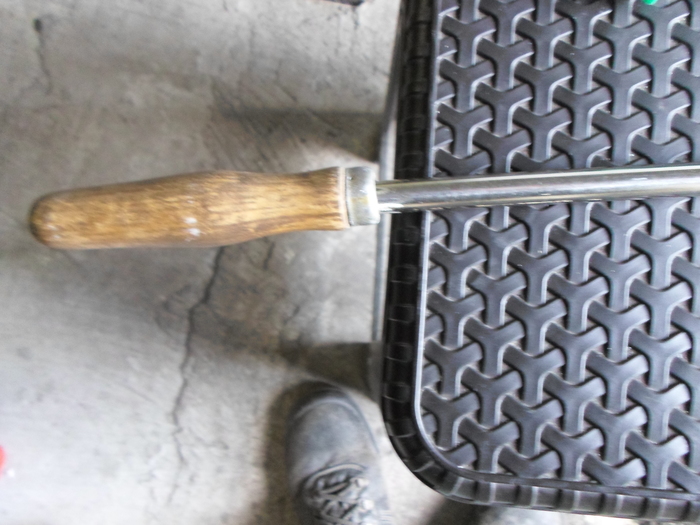

Тепловая трубка своими руками.Шампур термосифон.

Найдены возможные дубликаты

Как применять запиши видео! Ничего непонятно, я кусок мяса должен пожарить на этой палке? Так оно варенное будет наверно

Сейчас проблема с углями и разведением огня.

Конечно идея забавная. Но не проще тот же газ на газовый гриль потратить?)

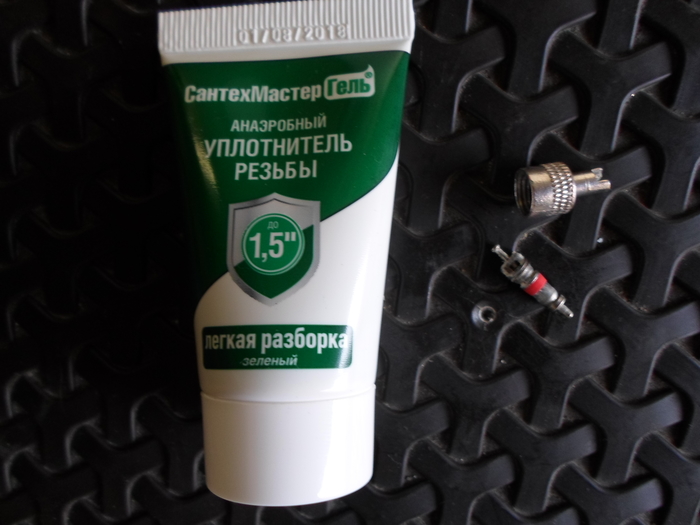

. 15 лет назад анаэээээробный уплотнитель от “Сан. Ма.Ге..”, он точно тогда был? Видео слабое, нет процесса а только готовое изделие и типа из чего я его сделал. Нет ничего, тряпка? Ручки дрожат, делайте видео или после опохмела или трезвыми.

P.S. дальше больше вакуум, на этом? Скоро мой проф. праздник (день Метролога) измерения в видео меня радуют)))))))))))))))). Может будет смешно, идея, на другой конец манометр и будешь знать когда это пи. ся или нет)))).

15 лет назад просто впаивалась капиллярка и потом перебивалась после вакуумирования и прогонки.Ты наверное не знаком с тепловыми трубками.

Смело ты так утверждаешь и википедию репостишь.Термосифон это разновидность Т.Т.,где возврат конденсата в зону нагрева идет гравитационными силами.Если интересно,ознакомься https://www.youtube.com/playlist?list=PLPMHuLOI64fAiclpJsovm.

В Вашем тексте “. Привет,пикабушники.Хочу поделиться своей конструкцией,которую использую уже лет 15-на природе у костра,дома у камина,для быстрого перекуса где нибудь на стройке. ” вы пишите что используете уже 15 лет, где старый шампур или это как раз он? Т.е. если вы хотите рекомендовать, то хотя бы показать старый и что он работал столько времени. А так делайте что хотите, сам такое делать не буду.

Сколько энергии тратиться? на. т.е. зачем так греть, снаружи же можно? Что за мания создавать ненужности.

Я думал что дал исчерпывающее определение приспособлению (?). Об остальном. что-бы исключить попадание открытого огня на приготавливаемый продукт? Для плавной регулировки температуры приготовления блюда путем механического перемещения продукта вдоль рабочей поверхности? Или если следовать “бритве Оккама” то “когда собаке делать нехуй, она себе яйца лижет”,

В жарке на палке же.

А со стороны то как выглядит – Сидишь, хуяришь горелкой шампур. Примут за д.

А ты их обмани.На самом то деле это не так.

Поздно! Они уже вызвали санитаров)))

Не братан, ты тут не обижайся! Штука рабочая, но при каких обстоятельствах может пригодится – хз, либо для тех кто любит типа “на пару”

Все шабашки и стройки.Обед за 10 минут.

Так же не уверен, что-то не видел людей на работе с подобными девайсами.

Я сам работал на монтажах любых инженерных систем с 90х,отопления,водоснабжения,канализации в основном удаленно.И с собой всегда в микрушке все это было.

Настоящий хот-дог(именно прожаренный изнутри) не сможешь ни на чем кроме https://youtu.be/LBOAkD5v1Rc

Вы со своими ссылками на видео уже надоели, большая часть из них полное не соответствие. ” https://youtu.be/LBOAkD5v1Rc ” в конце ролика человек говорит что это американский хот-дог, а на самом деле это “французский”. Лучше сначала сами читайте и просматривайте перед тем как давать ссылки.

Да это все мои ролики с канала на Ю-тубе.И разработки все мои.Подобный аппарат для жарки батонов был испытан в реальном общепите на базе электроплиты Мечта,правда на 4 трубки ,легко жарится сотня Хот-догов за час.Была сделана пробная серия аппаратов на заводе ,,Росторгмонтаж,, в начале 2000.Патентный поиск был сделан,доказана новизна,но патентовать не стал,так как бессмысленно в России.Мне смешно когда вы пишете всякую ерунду.Если интересует практическое применение Т.Т. зайдите на мой канал в Ю-тубе,там есть отдельный плей лист.

Не хочу ваш плей лист, хот-дог не жарится (по крайне мере классический). Делайте всё, если вам это приносит удовольствие, но придумывайте свои названия, а не используйте “правильные”, это как в ресторане заказать салат цезарь а принесут винегрет.

Технолог общепита чтоле?Что то плохо знаешь оборудование пищевых производств.Там куча оборудования с применением термосифонов.

Ролик не полный. Не показано КАК жарить мясо и что из этого получается.

Есть теплоносители с высокой температурой кипения,применяемые в промышленных электросковородах.Там тоже принцип термосифона.Совойл,глицерин,терфенил,паратерфенил дифенилы.Короче до температур 400 градусов.

И ещё, добавка, если не умеешь готовить, то ничего не поможет. Люди на шампурах и без этого смогут, если поймут, что такое приготовление еды.
