Стол для ручной циркулярки своими руками

Как сделать стол для циркулярной пилы своими руками

В хорошо оснащённой столярной мастерской, обустраиваемой на даче или в частном доме, обязательно наличие циркулярного дискового механизма, позволяющего обрабатывать заготовки из древесины.

Очень часто в качестве бытового деревообрабатывающего оборудования используется самодельный станок, сделанный на основе ручной циркулярной пилы или режущего инструмента с независимым электроприводом.

Для размещения любого из этих механизмов необходим специально оборудованный стол с поверхностью, обеспечивающей удобство работы с древесными заготовками.

В зависимости от типа режущего инструмента, а также от используемого для изготовления станины материала стол для циркулярной пилы может иметь следующие исполнения:

  • во-первых, его можно сделать в виде верстака с ножками и с закреплённой на нём ручной циркулярной пилой (облегчённый вариант);
  • во-вторых, это может быть оснащённая режущим диском конструкция, монтируемая на металлической станине. Приводная часть такого станка, состоящая из электродвигателя и цепей управления, размещается в нижней части станины (капитальный вариант).

Сделать стол для циркулярной пилы вполне по силам каждому мастеру

Выбор конструкции

Перед тем, как сделать стол для циркулярной пилы своими руками, прежде всего, необходимо определиться с его конструкцией. Так, облегченный вариант на основе фанеры и брусьев должен содержать в своём составе следующие обязательные элементы:

непосредственно столешница;
корпус из фанеры;
опорные ножки, обеспечивающие его хорошую устойчивость
В состав капитальной конструкции должны входить следующие узлы:

станина на основе металлических профилей или уголков;
верхний и нижний кронштейны, необходимые для размещения режущего полотна с валом и приводного оборудования соответственно;
сам стол с прорезью для режущего полотна, монтируемый непосредственно на металлической раме.
Наиболее доступным для изготовления в бытовых условиях считается деревянный стол для дисковой пилы (т. е. облегчённая конструкция).

Облегченная версия стола для циркулярной пилы будет выглядеть примерно так

Подготовка эскиза, материала и инструмента

В качестве примера рассмотрим порядок изготовления деревянного верстака высотой приблизительно 100 — 120 см. Перед тем как сделать такой стол своими руками желательно подготовить небольшой эскиз, в котором будет отображено устройство будущей конструкции с указанием размеров основных её элементов.

Точная установка высоты стола производится с учётом роста работающего на станке мастера (комфортным считается расположение рабочей плоскости на уровне бёдер человека).

На подготовительном этапе также следует определиться с материалом для изготовления будущей конструкции, которая, как правило, делается из брусьев и многослойной фанеры толщиной 28 мм.
Для того чтобы сделать такой стол своими руками вам потребуются следующие заготовки:

  • металлический лист подходящего размера;
  • стандартный лист толстой фанеры;
  • металлическая квадратная труба, из которого изготавливаются направляющие;
  • набор струбцин в количестве двух штук.

Для сборки стола также необходим инструментальный набор из следующих наименований:

  • шуруповёрт и электрическая дрель;
  • электролобзик или обычная ножовка по дереву;
  • угольник, рулетка, линейка (для текущих измерений);
  • ручной фрезер

Видео: Изготовление стола для дисковой пилы

Изготовление крышки стола

Порядок изготовления этого элемента конструкции предполагает проведение следующих операций:

Работы начинаются с разметки и вырезки заготовки фанеры, габариты которой должны соответствовать размерам подготовленного листа железа.

После подгонки по размеру поверхность заготовки тщательно шлифуется с помощью наждачной шкурки.

Затем на нижней поверхности фанерного листа намечаются точки фиксации исполнительного механизма с одновременной разметкой прорези под режущий диск.

Для этого сначала следует примерить по месту установки подошву используемой циркулярной пилы. При этом удобнее всего просто снять с нее диск и определиться с точным расположением точек посадки.

Перед его установкой по месту крепления производится дополнительная проверка правильности разметки прорези под режущий диск.

Разметка крышки стола делается непосредственно по подошве циркулярной пилы

На завершающем этапе рабочая поверхность закрывается стальным листом с двумя направляющими, который затем фиксируется обычными саморезами.

Впоследствии вдоль направляющих из уголков можно будет сделать специальную разметку, повышающую удобство обработки древесного материала.

Дополнительная информация: Для обустройства операционной поверхности стола помимо фанеры могут использоваться оргстекло или стеклотекстолит.

Сборка каркаса с ножками

Основание или каркас стола собирается из набора поперечных и продольных деревянных брусьев, которые крепятся с нижней части его крышки, увеличивая жёсткость всей конструкции в целом. Для этого вполне достаточно четырех брусков сечением 50х50 мм, размещаемых с отступом от края стола порядка 7-9 см.
Они фиксируются на нижней части крышки подходящими по размеру саморезами с шагом примерно 23-25 см. С её лицевой стороны элементы крепления утапливаются в материале, полностью скрывающем их шляпки.
Сделать каркас прочнее можно за счёт предварительной обработки сочленяемой поверхности брусков слоем столярного клея, производимой непосредственно перед их креплением. После соединения промазанных клеем заготовок последние надёжно фиксируется струбцинами, снимаемыми сразу же после высыхания клеящего состава. Ножки конструкции могут быть изготовлены из брусков того же сечения, что и заготовки для каркаса (50х50 мм).

Читать еще:  Гипсовые формы для литья своими руками

Конструкция стола должна прочной и жесткой

Форма ножек выбирается исходя из того, чтобы они обеспечивали максимальную площадь опоры каркасной части основания и имели форму, сужающуюся в сторону полового настила. На одной из таких ножек впоследствии размещаются элементы управления включением и выключением дисковой пилы, дублирующие расположенные на её корпусе кнопки.

Дополнительно повысить жёсткость и устойчивость всей конструкции вам удастся с помощью комплекта стальных уголков, монтируемых в зоне её стыковых сочленений. Для их закрепления рекомендуется применять стандартные болты с шайбами, которые желательно установить шляпками наружу.

Особенности изготовления металлического каркаса (станины)

Верхняя часть металлического основания представляет собой сварную раму размером 800х800 мм с приваренными по углам ножками из труб длиной 220 мм и сечением примерно 17-20 мм.

На раме из уголков 25 мм крепятся два продольных профиля, используемых для установки вала на подшипниках.

Нижняя часть каркаса для обеспечения большей устойчивости конструкции сваривается из уголков большего размера (40 мм) и имеет две перемычки, предназначенные для монтажа электродвигателя с цепями пусковой аппаратуры. По его углам также привариваются трубы, имеющие ту же длину, что и на верхней раме, но по диаметру несколько превышающие их (23-25мм).

Ближе к краю таких ножек из труб подготавливаются отверстия с резьбой, в которых располагаются специальные держатели (их ещё называют «барашками»). С помощью этих барашков можно будет фиксировать положение труб верхней части станины, перемещаемой с целью регулирования натяжения приводного ремня.

Расширение функционала

В заключение коснёмся темы расширения функциональных возможностей изготавливаемой вами рабочей конструкции. При наличии свободного места на операционной поверхности может быть смонтировано дополнительное деревообрабатывающее оборудование (электрический рубанок или фрезер, например). Наличие рубанка и фрезера по дереву позволит вам расширить функциональные возможности станка и превратить его в полноценный деревообрабатывающий центр.

В дополнение к этому, такой фрезер может быть оснащён специальным механизмом регулировки положения его рабочей части, изменяемой в заданных пределах (так называемым лифтом).

Делаем стол для циркулярной пилы своими руками — инструкция и монтаж

Циркулярная пила – удобный и производительный инструмент для строительных работ, с высокой производительностью и маневренностью. Но при распиле больших партий пиломатериалов работать с мощной циркулярной пилой довольно тяжело. Существенно облегчить эту задачу может стол для циркулярной пилы, сделанный своими руками.

Несложный в изготовлении стол можно сделать из фанеры и досок. Ручная циркулярная пила при этом устанавливается с нижней части столешницы, а ее зубчатый диск располагается в прорези столешницы. После включения пилы диск начинает вращаться, и при подаче пиломатериала происходит его распиливание. Максимальная толщина обрабатываемого пиломатериала зависит от размера диска и мощности пилы. При выборе инструмент необходимо учесть толщину столешницы, к которой снизу закреплена пила.

Как выбрать циркулярную пилу?

Если у вас еще нет этого инструмента, и вы планируете его приобрести, при выборе следует учесть следующие характеристики:

  1. Мощность агрегата. Для бытового инструмента достаточно мощности 800 Вт, но если вы задумались о том, чтобы сделать стол для циркулярной пилы, значит, объемы работы с пиломатериалом будут значительными. Вам лучше остановить выбор на модели с мощностью 1200 или более Вт.
  2. Глубина пропила. От этого параметра зависит максимальная толщина обрабатываемого материала. Ручные пилы профессионального или полупрофессионального класса обычно имеют глубину пропила от 40 до 70 мм, что вполне достаточно для обработки досок и фанеры. Учтите, что стандартная глубина при установке пилы в стол уменьшится примерно на 10 мм.
  3. Частота вращения.Чем больше частота вращения, тем чище срез – это правило применимо к распилу твердых материалов. Однако для пластика слишком большие обороты не подходят – из-за нагрева диска он начнет плавиться. Поэтому выбирайте модель с частотой вращения 3000-4000 оборотов в минуту или с плавным регулированием частоты вращения.
  4. Расположение элементов управления.При установке пилы с нижней стороны столешницы доступ к кнопке включения/отключения должен быть безопасным. В противном случае вам нужно будет предусмотреть внешнюю схему управления.
Читать еще:  Как сделать ручной шиномонтажный станок своими руками

Необходимые материалы

При изготовлении стола для циркулярной пилы своими руками вам понадобятся навыки работы с деревом и следующий инструмент:

  • Ручная циркулярная пила;
  • Лист фанеры толщиной не менее 20 мм;
  • Доска 50х100 мм;
  • Брусок 50х50 мм для ножек;
  • Дрель, шуруповерт, электролобзик, ручной фрезер;
  • Клей для дерева, саморезы;
  • Лак для дерева;
  • Струбцины;
  • Линейка и карандаш.

Размеры стола во многом зависят от длины обрабатываемых материалов – срез получается значительно точнее и ровнее, когда вся заготовка опирается на плоскость стола. Вместе с тем, излишне большой размер стола загромождает рабочее пространство, поэтому необходимо найти золотую середину. Высоту стола лучше выбирать индивидуально, в зависимости от роста.

Технология изготовления стола для циркулярной пилы

  1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.

Видео — делаем стол для циркулярной пилы

Столик для циркулярной пилы

Циркулярная пила – вещь хорошая. В любой мастерской, я думаю, вещь не заменимая, любую реечку, брусочек прогнать можно.
Положишь тарак не обрезной доски, прогоняешь один край, затем другой, и получается обрезная, красивая досочка. Ну ещё рубаночком пройтись, чтоб вообще гладенькая была.

Обычная, покупная, циркулярная пила не очень удобна, если установить её диском к верху. Раньше у меня циркулярка была установлена вот на таком приспособлении, на фотографии видны крепежи, ну это не от неё, это теперь рубанок креплю.

У самой циркулярной пилы столешница маленькая и когда прогоняешь досочки подлиннее, доска немного гуляет по маленькой столешнице и края получаются не совсем ровные, волнистые.

Вот смастерил теперь такой столик, стало намного удобнее и ровнее.

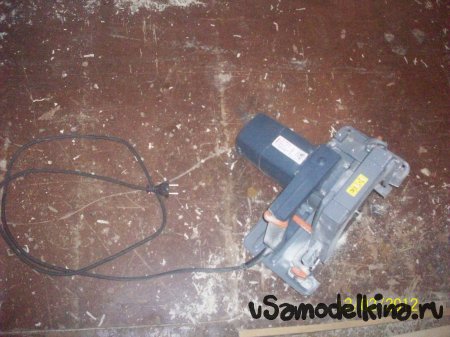

Берём обычную циркулярную пилу. 1.

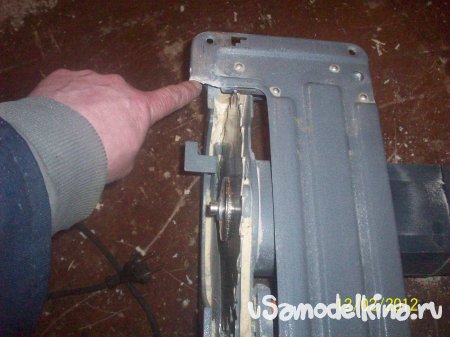

Затем, болгарочкой аккуратненько отпилил узкий кусочек столешницы, она будет в дальнейшем мешать, рейку по которой ширину доски выставлять, к диску близко не придвинуть.2.

Сделал, из выпиленных на этой-же циркулярке, реечек вот такую рамку. 3. 4.

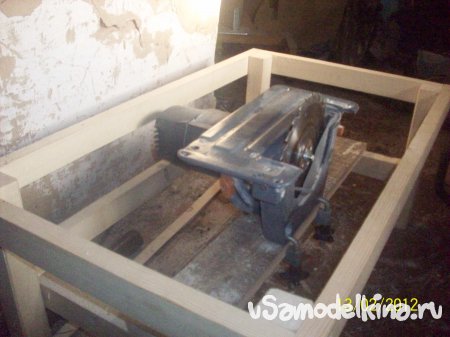

После чего, прикрутил специальными зажимами циркулярку к доске внутри рамки. 5.

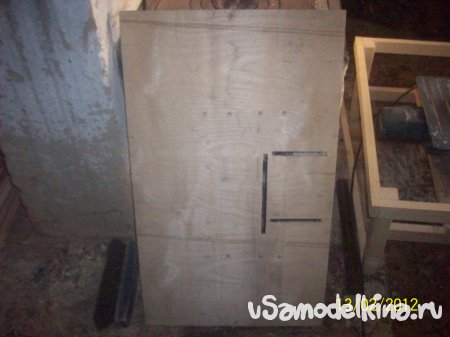

Выпилил семислойную фанеру размерами 50 на 80см. и пропилил в ней лобзиком такие полосочки фото 6. Одна продольная,для
диска и две поперечные,в них будут вставляться болты-зажимы для направляющей рейки.

Установил лист фанеры на циркулярку и прикрутил его саморезами к самой раме. 7.

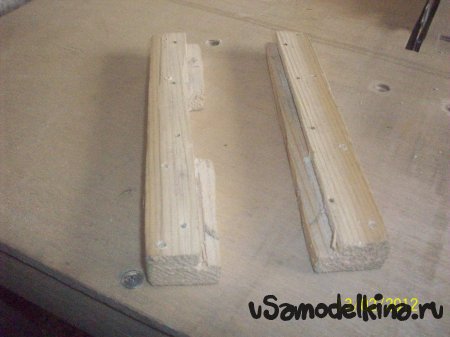

Для того чтоб фанера крепко была прикручена к столешнице циркулярки, я вырезал две таких палочки, показаны на фото 8. и с низу ими прижал циркулярку к фанере, прикрутив саморезами.

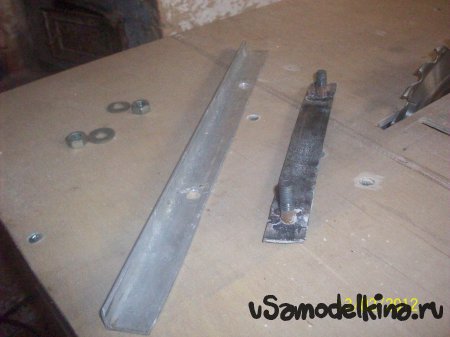

Направляющую рейку сделал из уголка, который служил раньше полозьями на детских санках. На железную полоску приварил два болта.9.

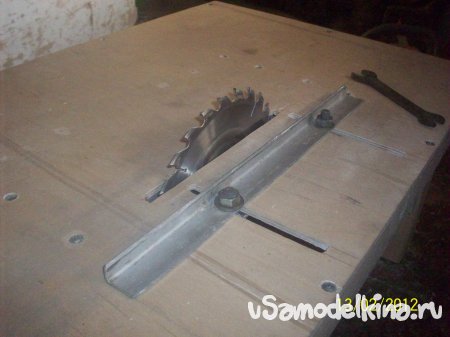

Пропихнул болты в поперечные отверстия,надел на них уголок и прикрутил гайками.Получилась направляющая. 10.

Ну вот, циркулярный станок у нас готов. Можно приступать к работе на нём.11. 12.

С праздником, мужики! 23.02.12.

Делаем стол для циркулярной пилы своими руками

У многих столяров имеется большое количество различных пил. Некоторыми можно работать без дополнительных приспособлений, а вот циркулярной будет сложно пользоваться вручную. Стол для ручной циркулярной пилы, сделанный самостоятельно – это вполне реальный способ сэкономить денежные средства и обеспечить себе комфортный распил большого количества материалов. Тем более, что делать его не сложно, главное правильно составить чертежи и обеспечить себя необходимыми инструментами.

Преимущества самодельного стола для циркулярной пилы

Циркулярный стол из ручной циркулярной пилы своими руками обеспечит комфорт при распиле, так как будет изготовлен исходя из ваших желаний. Рабочая поверхность будет удобного размера, что сложно найти в магазине, где в основном стандартные столешницы. Тем более, бывают ситуации, когда необходимость в столе для фрезера возникает неожиданно и вариант покупки полностью отпадает. Не стоит отчаиваться, пользуясь советами умелых столяров, вы сможете создать модель, которая будет ничуть не хуже магазинного варианта.

Читать еще:  Как сварить печь для бани своими руками

Особенности стола для циркулярной пилы

Сделать стол для циркулярной пилы своими руками очень просто, особенно если у вас имеется хотя бы небольшой опыт столярного дела. Опытные мастера могут собрать его даже без схем. Состоит конструкция из двух основных частей:

  • ножки;
  • гладкая рабочая поверхность (столешница).

Дополнительные отделы в виде ящиков не обязательны, но при желании можно создать и такие проекты.

Помните, что сама пила должна быть надежно закреплена под столом, а на поверхности оставаться только диск. Отверстие стола для циркулярной пилы должно быть на несколько сантиметров больше диска, для того чтобы опилки могли легко пролетать вниз, не засоряя механизмы.

Стол для торцовочной пилы своими руками нужно делать максимально прочным. Так как чем больше мощность инструмента, тем большая нагрузка ляжет на поверхность. Обязательно учитывайте этот факт при выборе материала и места для его установки. Зная, как сделать стол для циркулярной пилы, вы сможете хорошо сэкономить денежные средства и порадовать себя более удобным применением инструмента.

Инвентарь и требования к процессу работы

То, каким должен быть стол для торцовочной пилы своими руками, решает конечно же сам мастер. К обязательным требованиям можно отнести:

  • безопасное и прочное крепление пилы;
  • ровная и гладкая рабочая поверхность столешницы;
  • удобный доступ к кнопкам пуска и остановки.

В магазинах в основном предлагают изделия из нержавеющей стали. Но столы для фрезера и циркулярки из дерева нисколько не уступают им по качеству, да и срок службы от материала не уменьшается.

Сделать стол для ручной циркулярной пилы своими руками можно, используя в работе следующие инструменты:

  • доски для ножек и столешницы;
  • столярный клей;
  • саморезы и шуруповерт;
  • лобзик;
  • рубанок.

Помимо этого, нужна рулетка и карандаш, а также лак по дереву для защитных свойств.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Делая стол для пилы циркулярки своими руками не забывайте о ребрах жесткости. Они значительно укрепляют конструкцию, особенно в совокупности с саморезами.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Работа с электроникой

Изготовить стол для циркулярки своими руками со стандартными чертежами довольно просто, но обязательно нужно позаботиться и об электропитании. Если мастер хорошо разбирается в электронике, то оптимальным вариантом станет зашунтировать кнопки запуска и остановки, и закрепить их в удобном месте. Более упрощенным вариантом считается стягивание клавиши пуска дисковой пилы, и включение ее с помощью сетевого шнура. Но данный способ является не слишком безопасным, так как при аварийной ситуации техника не сможет выключиться автоматически.

Безопасность при работе

Помните, что на столе, на котором происходит распил, не должно быть никаких посторонних предметов. Если у дисковой пилы своими руками произошла разбалансировка, следует немедленно устранить проблему.

Нельзя удерживать деревянный материал близко к диску пилы, это небезопасно. Обязательно пользуйтесь защитной одеждой, очками и перчатками для работы. Помните, что мало циркулярный стол сделать своими руками, нужно еще и следить за его состоянием, для того чтобы быть в безопасности.
