Универсальная овощная сеялка своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговые фото сборки, а так же чертежи самодельной универсальной овощной сеялки. Процесс сборки как всегда бюджетный и не потребует каких либо серьезных затрат, все сделано из подручного материала. И так поехали.. Каждый дачник-огородник прекрасно знает, как несподручно бывает делать весенние или же осенние посевы семян моркови, лука, гороха, зачастую после посева приходится тратить время на прореживание всходов, потому как семена были распределены неравномерно. Ручной высев семян моркови-это нелегкий и кропотливый труд, приходится согнувшись над грядкой копошиться долгое время, опять же спина затекает в таком положении. Решить кардинально данную проблему можно и даже нужно.. делаем универсальную овощную сеялку.

Устройство и принцип действия ручной сеялки довольно прост, агрегат состоит из рамы, высевающего вала, ведущих колес и конусного бункера с закрывающейся крышкой (желательно прозрачной, чтоб визуально контролировать количество семян в бункере) Принцип работы заключается в следующем.. ВАЛ он же высевающий аппарат имеет 3 ряда отверстий разного диаметра (под размеры семян различных культур) вращение осуществляется ведущими колесами сеялки закрепленными на валу. Отверстия вала передвигаются и фиксируются в отличии от той культуры которую вы собрались сеять. Бункер имеет конусную форму сужающуюся в нижней части -это необходимо для того чтобы семена самотеком подавались в высевающий аппарат и далее через отверстия на валу в сошник, а затем в землю. Глубина заделки семян составляет 2.5 см.

И так давайте рассмотрим чертежи самодельной сеялки.

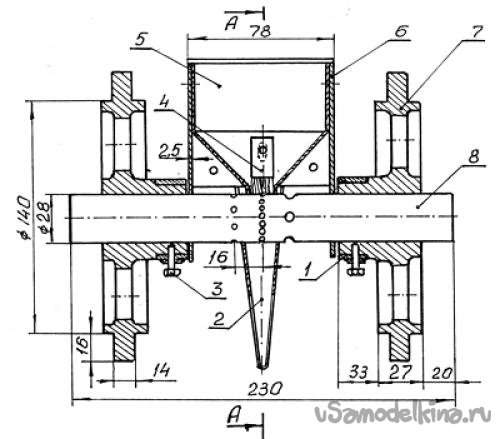

Сеялка в разрезе.
1) рифа металлическая (обруч на ступице колеса) 2) сошник 3) стопорный болт 4) щеточка 5) бункер 6) рама сеялки 7) капроновое колесо 8) вал 9) кронштейн ручки 10) крышка 11) защелка. Бункер для семян сделан из кровельного оцинкованного металла.Сошник из нержавеющей стали толщиной 0.8 мм. Вал с отверстиями. Бункер с прозрачной крышкой и защёлкой. Рама с кронштейном и сошником. Внимание! С левой стороны на валу просверлены 8 отверстий (углублений в валу НЕ СКВОЗНЫЕ. ) диаметр 4.5 мм и глубина 3 мм, для высева моркови, салата, петрушки. Средний ряд отверстий для высева лука, имеет 16 углублений, диаметр 5.5 и глубина 4 мм. Крайний правый ряд отверстий для высева гороха и свеклы составляет 5 ячеек диаметром 8,2 и глубиной 5 мм Благодаря самодельной сеялке вы сможете облегчить посев семян на своем огороде.

Самодельная навесная сеялка.

Есть идея сделать навесную сеялку для Т 40. Я думаю можно взять за основу “Сеялку зернотуковую для рядового посева СЗ-3,6А” (на картинке), отрезать от неё ровно половину оставить только один бункер и установить колёса поменьше, от жигулей например, и сделать это всё навесным, чтобы можно было засеивать трудные участки. Может у кого уже есть что то подобное или есть идеи – делитесь, выкладывайте фото!

Есть идея сделать навесную сеялку для Т 40. Я думаю можно взять за основу “Сеялку зернотуковую для рядового посева СЗ-3,6А” (на картинке), отрезать от неё ровно половину оставить только один бункер и установить колёса поменьше, от жигулей например, и сделать это всё навесным, чтобы можно было засеивать трудные участки. Может у кого уже есть что то подобное или есть идеи – делитесь, выкладывайте фото!

Где-то есть тема с фотографиями. пройдитесь по форуму.

Я сам собираюсь сделать такую, но для ХТЗ-3510 (Т-25) Сосед привез себе разрезанные две секции от СЗП-3,6. Ну я попросил у него одну так как он хочет кормушку сделать из них. Ну пока срезали туковысевающий аппарат, так как сгнила все. Теперь думаем вырезать половина бункера для туков, так как и он тоже сгнил. Ну мне минеральные удобрения не нужны, я для семян и то для травы с покровом. Вот для привода думаю использовать велосипедные звездочки, думаю выдержат, мне передаточное число нужно уменьшать. Колесо от мотоцикла Урал в плане. Не знаю как получится, но делать надо, так же для сошников можно будет использовть простые трубки приваривать спереди анкер и будет думаю идти, а трубку под углом срезать. И сеялку высоко не задирать, чем легче тем лучше. До весны думаю сотворить, может сюда фотки и выкладывать буду. Но пока работы еще не мало над ней и раздумывать и метал искать не так много остается его.

Читать еще:  Электрический домкрат своими руками

Где-то есть тема с фотографиями. пройдитесь по форуму.

Вот найти бы, видел только кто-то срезал половину, делал ее прицепной и все, он аналогичен СЗ-3,6, просто укорочен, а надо навесной. Но поищу постораюсь.

Я сделал себе навесную сеялку на Т-40 с СЗ-3,6 .Приводные колеса жигулевские, ширина захвата 2,5 м. Работает отлично.

Я сделал себе навесную сеялку на Т-40 с СЗ-3,6 .Приводные колеса жигулевские, ширина захвата 2,5 м. Работает отлично.

Я сделал себе навесную сеялку на Т-40 с СЗ-3,6 .Приводные колеса жигулевские, ширина захвата 2,5 м. Работает отлично.

Можно поподробнее про приводные колеса.А то я тоже сделал навесную.Оставил 14 дисков,захват вышел 2м10см.Колеса оставил родные,они там еще старого образца без шин.В результате захват маленький,а вес огромный.МТЗ82 работает с полным комплектом передних противовесов.Иначе даже на небольших склонах передние колеса в воздухе.

Выложи пожалуйста фото точек крепления сеялки к трактору (побольше если можно), привод на высевающий механизм, ну и общего вида!

Зделаю фотки через недельку скину.

А что за сошники? колесо вращающее высевающий механизм не пробуксовывает?

Сошники от сеялки СЗТ-3.6 травяные. Если поставить дисковые при подеме трактор станет на свечку. Приводное колесо не пробуксовывает , вращается легко от руки.

так а как рассчитывал обороты высевающего аппарата, колесо же уменьшилось, а обороты соответственно увеличились? какие звёздочки менял и по сколько зубов?

На приводном колесе-10 зубов на пирводе катушок 16 зубов и блоки звездочек подбираем норму высева ,приводное колесо делает 1 -оборот, катушка-0,5 оборота. Звездочки стоят от сеялки СЗ-3,6

сделал сеялку для посадки арбузов под плёнку.укрываю руками.может у кого есть предложение укрывать трактором.

сделал сеялку для посадки арбузов под плёнку.укрываю руками.может у кого есть предложение укрывать трактором.

Были и фото и видио, точно не помню, по моему в теми про китайскую технику

Вот сделал, сезон поработала. Но требуется что то переделать.

Вот сделал, сезон поработала. Но требуется что то переделать.

А что хотите переделать? И фото сзади, если можно поближе.

А что хотите переделать? И фото сзади, если можно поближе.

Мы ее выполнили по простой системе, как бы сказать сеялка сбрасывает семена на землю, а вместо сошников загортачи сделали их из рессор телеги 2ПТС-4, вот именно этот момент и переделывать будем, так как мы сделали расстояние уже не помню точно вроде по 20 см, и расстояние между передними и задними тоже не велико, так думаем разделить все эти загартачи не на 2 а на 3 ряда и по дальше чтобы было, так как на поле остается мелкий сор от прошлогодней стерни, хоть и вспашка, так корней много, особенно после люцерны, и забивается межу ними. Первоначальный вид сеялки был иначе, и был сделан из сошников трубчатых, но часто забивалось что то и первые испытания не привели никакому результату толковому, а сеять травы лучше разбрасывая равномерно поверх пройти по нему заваливая, а так же был каток в заде на первоначальном виде, но загортачи сделали так уже на него не было место. Каток сделали для Синтая навесным, стало удобно. Сейчас сеялка в снегу, может весной покажу и расскажу что да как..

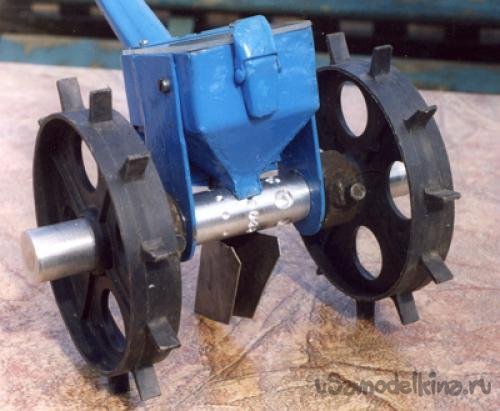

Универсальная овощная сеялка

Высеивающий вал
На высеивающем валу из алюминиевой трубки просверливаются три ряда ячеек. Каждый из этих рядов предназначен для семян определенного размера.

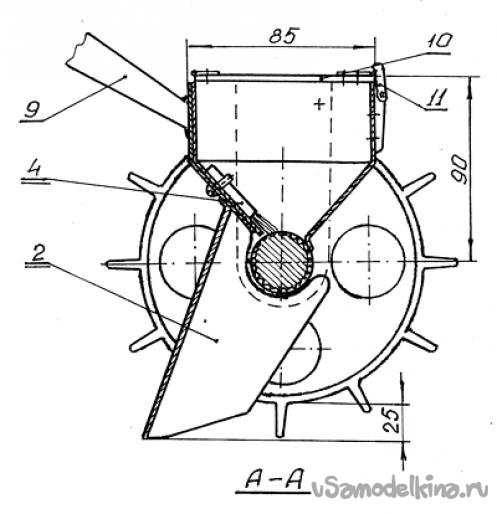

Овощная сеялка в разрезах: 1 – рифа металлическая (обруч на ступице колеса), 2 – сошник, 3 – стопорный болт, 4 – щеточка, 5 – бункер, 6 – рама сеялки, 7 – капроновое колесо, 8 – вал, 9 – кронштейн ручки, 10 – крышка, 11 – защелка

Первый ряд (слева) имеет 8 ячеек диаметром 4,5 мм, глубиной 3 мм. Эти ячейки служат для семян моркови, петрушки, салата, щавеля и др.Средний ряд состоит из 16 ячеек d 5,5х4 мм. Этот ряд для семян лука. Правый ряд предназначен для гороха, столовой свеклы, состоит из 5 ячеек d 8,2х5 мм.

Чтобы выбрать тот или иной ряд, перемещаем горизонтально вал относительно бункера 5. Густоту посева семян можно менять смещением щеточки 4 вверх или вниз относительно высеивающего вала. В бункере и раме 6 должно быть для этого специальное отверстие.
Семена проходят через щеточку и свободно попадают в сошник. Для того, чтобы семена нигде не застревали, все ячейки должны иметь в разрезе форму срезанного овала.

Читать еще:  Вибротрамбовка своими руками

Большинство овощных культур рекомендуется высаживать на глубину 2-3 см. При расположении крышки 10 бункера параллельно земле, глубина высевания составляет 2,5 см. Меняя угол наклона ручки сеялки можно изменить глубину посева. Чем больше подъем ручки вверх, тем меньше глубина.

Бункер для семян

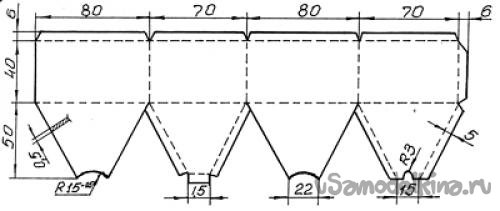

Изготовлен из листовой оцинкованной стали толщиной 0,5 мм. По пунктирным линиям (см рис) заготовка изгибается и запаивается на стыках.

Положение бункера регулируется относительно высевного вала, после чего прикручивается болтами М5 и винтом М6 к раме. Болты и винт одновременно служат креплением щетки.

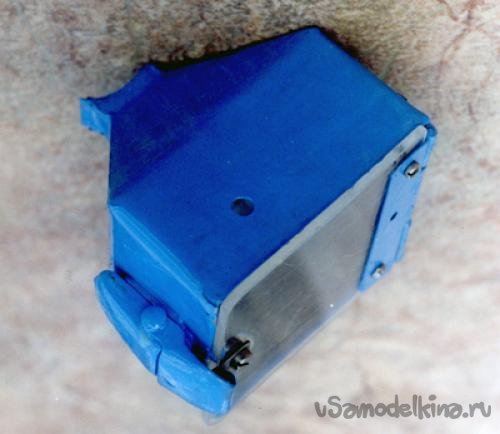

Крышка бункера вырезана из органического стекла. Благодаря его прозрачности можно наблюдать уровень семян. С помощью мебельной петли крышка прикрепляется к передней стенке бункера.

Рама
В раме сеялки, выгнутой из листовой стали 2,5 мм, просверлены два отверстия под подшипники d 28,05 мм для вала, служащего осью колес 7.

Как пользоваться?
Сначала настраивается высеивающий вал, к нижнему ряду бункера подводится нужный ряд отверстий. После закрываем и защелкиваем крышку. Будущие грядки намечаются разметочными граблями. Сеялку держим за ручку и протягиваем ее с заглубленным в землю сошником. Колесо должно идти по разметочной стороне канавки – тогда глубина посева будет одинаковой.

Сеялка для моркови – обзор готовых и собственноручно сделанных приспособлений

Без полезной моркови не обходится ни один огород

Если у человека есть огород, то он старается выращивать на нем свою продукцию. Это правильно, ведь только сажая своими руками культуры, мы можем быть уверены в их качестве и полезности. Труд дачника не назовёшь простым, за сезон нужно сделать очень много разных дел, без которых нельзя получить урожай. Чтобы облегчить работу, можно использовать разные приспособления – сеялка для моркови наглядный тому пример. Ее можно купить в магазине, сделать своими руками, вариантов много и давайте с ними познакомимся.

Это интересно! В наше время существует больше 60 разновидностей оранжевого корнеплода, его родина самобытный Афганистан. Европейцы же узнали о моркови примерно в 10-м веке.

Магазинные варианты сеялок

Шприц

Довольно простое и доступное для всех приспособление. Как вы видите на фото, шприц имеет прозрачный цилиндр, куда помещаются семена морковь, и стрежень, что продавливает их через специальное отверстие в основании. Продаётся такое приспособление в садовых магазинах, в хозяйственных лавках. Удобно, просто. Цена в зависимости от региона порядка 100-150 рублей.

Второй вариант и, уже давно завоевавший уважение среди дачников, – это сеялка для высева моркови, которая показана на фотографии ниже. Принцип такой же, как у шприца — семечки помещаются в бочонок, после чего продавливаются с помощью стержня и пружинки в рядки на огороде. Очень бюджетный – до 100 рублей и простой вариант. Но эти две сеялки подходят для небольших участков, которые можно без особого труда посадить вручную. Но если вам нужно засеять солидную площадь на огороде, то тут уже придётся приобрести более серьёзные агрегаты, о них чуть позже.

Ролик-сеялка

Удобное, технически простое приспособление. Ролики выпускает как наша страна, так есть и иностранные аналоги. Цена российского агрегата — 200-250 рублей. Купить такое приспособление можно и в садовых магазинах, и в интернет-магазинах. Принцип действия элементарный – открывается круглый корпус, насыпаются семена, закрывается крышка. После чего вставляется рукоять-черенок и производится посев в ряды, которые заранее были сделаны.

Большое преимущество такого ролика в том, что не нужно наклоняться, как в случае с первыми двумя приспособлениями, ведь рукоять можно сделать даже своими руками и под необходимый рост. Ролик даёт возможность без труда засевать большой огород, ну а если у вас площадь внушительная, то тогда вам подойдут агрегаты, что описаны далее. Но стоит отметить, что мы будем говорить о сеялках для малосемейных культур, которые подходят именно для ручной работы на огороде, а не о сложных машинах с множеством насадок для полей по типу мотоблоков.

На заметку! Плюс такой сеялки-ролика ещё и в том, что она подходит для посева не только моркови, но и других овощных, зелени и даже гороха.

Сеялка точного высева

Для моркови, для свеклы, для гороха и других культур такие приспособления подходят отлично. Да, они уже стоят на порядок дороже, но и труд облегчают значительно. Опять же такие агрегаты могут иметь сложную конструкцию, простую, отличаться в габаритах, функционале, быть от наших производителей и зарубежных. Это влияет на стоимость. Примеры часто используемых сеялок и их фото смотрите далее.

Читать еще:  Мини циркулярный станок своими руками

Агрегаты точного высева:

  • СОР-1/1. Сеялка от фирмы «Роста», однорядная. Может иметь разную конструкцию – либо высевать с помощью щёточного механизма, либо с помощью втулочного. Вполне недорогой вариант – до 3 тысяч рублей. В корзину для зёрен помещается достаточно много семян. Сеять может разные культуры, для чего меняются втулки, что идут в комплекте;
  • 1001-B. Эта сеялка уже от фирмы «Earthway», которая располагается в Америке. Вариант компактный, нетяжёлый – до 4 кг, может сажать разные культуры и лекарственные травы, глубина посева корректируется. В комплекте шесть дисков, которые меняются и дают возможность сажать 28 культур, среди которых и овощные, и зелень. Цена агрегата более дорогая – до 7-8 тысяч;
  • Сеялка СМК-1. Снова от фирмы «Роста», хороший агрегат, который вы просто можете присоединить к черенку и далее управлять им. Цена – до 1000 рублей. В механизме есть щетки и вал, посев осуществляется в один ряд. Если у вас площадь большая, то можно приобрести иную модификацию — сеялка СМК-5 – пятирядная, сеет культуры на ширину в 6 см,СМК-2 – двухрядная. Ширину можно регулировать с 6 до 24 см. Засыпаете в контейнер семена и производите посев, все довольно просто, но при этом эффективно;
  • AL-KO US 45. Очень хороший вариант сеялки точного высева как для моркови, так и для других культур и для разбрасывания удобрений. Стоит не больше 2 тысяч рублей, можно заказать в интернете. Немецкий агрегат, удобный тем, что имеет бак в 22 литра, куда можно много засыпать семян, удобрений, а также ручку, за которую легко держаться двумя руками.

Конечно, сеялок существует очень и очень много, в каждой компании они свои, но принцип работы во многом схожий, эффективность тоже, только стоимость может отличаться во много раз. Если у вас есть огород большой или маленький рядом с частным домом или на даче, то эти сеялки отлично подойдут, не займут много места и не потребуют специальных навыков. Ну а мы переходим ко второй части, и это будут лайфхаки о том, как сделать простые приспособления для посева мелкосемянных культур своими руками и без затрат.

На заметку! В наше время в продаже есть специальная липкая лента, на которой уже нанесены семена на нужном расстоянии. Ее просто необходимо закопать в рядки, присыпать почвой и полить, как и при обычном посеве.

Сеялки для моркови своими руками

Пластиковая бутылка

Это самое распространённое дачное приспособление для посева мелкосеменных. Берём бутылку в 1.5 литра, откручиваем крышку, проделываем отверстие. Это можно сделать с помощью шуруповёрта. Вставляем сюда трубочку для сока, закрепляем ее у основания нитками или скотчем. Семена смешиваем с песком, чтобы они не сыпались густо и одновременно был дренаж. Сеем в рядки и поливаем.

Клейстер и бутылка

Это второй вариант ручной сеялки для моркови, что можно сделать своими руками и опять же из бутылки. В крышке также делаем отверстие, но уже без трубочки. Варим клейкую массу из литра воды и ложки муки. Высыпаем сюда семена и тщательно их мешаем. Переливаем в бутылку и производим посадку. Питательная масса распределит семена так, что пикировка будем нужна минимальная.

Коробки из-под яиц

Это не сеялка, а метод посева. Берётся 2-3 контейнера из-под яиц, вставляются друг в друга, чтобы создать плотность, после чего ими придавливаем землю, а в полученные ячейки сыпем семена. Здесь можно использовать сеялки из магазина в виде шприца или бочонка. Подходит метод для небольшого огорода.

Коробка из-под таблеток

Нам нужна коробка, в которой есть дозатор, такие бывают от медикаментов, детских драже, от сахара-заменителя. Она имеет некую кнопку, что даёт возможность высыпать именно одну таблетку. Этот элементарный предмет можно применить и на огороде, смешав семена с песком, и вот уже самодельная сеялка для моркови готова. Подходит для маленького участка. Коробка должна при этом изначально открываться, чтобы можно было засыпать посевной материал. Ещё проще можно использовать старую солонку для специй и соли.

В наше время есть возможность купить и сделать своими руками множество разных приспособлений, которые помогут облегчить труд на даче. Экономя время на огороде, вы сможете больше проводить его с близкими людьми.
