Как сделать стружкоотсос своими руками

Циклон из бочки своими руками. Опыт FORUMHOUSE

Древесина всегда считалась экологичным и безопасным материалом. Мелкая древесная пыль, образующаяся во время обработки деревянной заготовки, не так уж безобидна, как может показаться. Ее вдыхание отнюдь не способствует насыщению организма полезными микроэлементами. Накапливаясь в легких и верхних дыхательных путях (а древесная пыль не перерабатывается организмом), она медленно, но результативно уничтожает дыхательную систему. Крупная стружка постоянно скапливается возле станков и рабочих инструментов. Убирать ее лучше сразу, не дожидаясь появления непреодолимых завалов в пространстве столярной мастерской.

Для того чтобы поддерживать в домашней столярке необходимый уровень чистоты, можно купить дорогостоящую вытяжную систему, состоящую из мощного вентилятора, циклона, стружкоуловителей, емкости для стружки и вспомогательных элементов. Но пользователи нашего портала – не из тех, кто привык покупать то, что можно сделать своими руками. Используя их опыт, любой может собрать вытяжную систему, мощность которой будет соответствовать потребностям небольшой домашней мастерской.

Пылесос для сбора опилок

Стружкоотсос с использованием обычного бытового пылесоса – наиболее бюджетный вариант из всех существующих решений. И если вам удастся задействовать в работу своего старого помощника для уборки, который из жалости до сих пор не был выброшен на помойку, значит, присущая вам бережливость еще раз сослужила для вас добрую службу.

Моему пылесосу больше пятидесяти лет (марка – «Уралец»). Вполне справляется с ролью стружкососа. Тяжелый он только, как мои грехи, но умеет не только сосать, но и дуть. Иногда этой возможностью пользуюсь.

Сам по себе бытовой пылесос, установленный на почетное место в мастерской в качестве стружкоотсоса, будет бесполезен. И основная тому причина – слишком малый объем мешка (емкости) для сбора пыли. Именно поэтому между пылесосом и станком должен находиться дополнительный узел вытяжной системы, состоящий из циклона и объемного резервуара для сбора опилок.

Самая простая установкапылесос и циклон. Причём, пылесос можно использовать самый домашний. Вместо циклона (цилиндрического конуса) можно использовать разделительную крышку.

Пылесос для опилок своими руками

Схема рассматриваемого нами стружкоотсоса предельно проста.

Устройство состоит из двух основных модулей: циклон (поз. 1) и емкость для стружки (поз. 2). Принцип его работы следующий: с помощью пылесоса в камере циклона создается разрежение. Из-за разницы давлений внутри и снаружи устройства опилки вместе с воздухом и пылью поступают во внутреннюю полость циклона. Здесь под действием сил инерции и тяжести механические взвеси отделяются от воздушного потока и падают в нижнюю емкость.

Рассмотрим конструкцию устройства более подробно.

Циклон

Циклон можно сделать в виде крышки, которая устанавливается поверх накопительной емкости, а можно просто совместить эти два модуля. Для начала рассмотрим второй вариант – циклон, выполненный в корпусе емкости для стружки.

Первым делом нам следует приобрести резервуар с подходящим объемом.

Емкость – 65 л. Брал по принципу – нужны объем и удобства во время переноски заполненной емкости. У этой бочки присутствуют ручки, что очень удобно для ее очистки.

Вот список дополнительных элементов и материалов, которые нам понадобятся для сбора устройства:

  • Винты, шайбы и гайки – для крепления входного патрубка;
  • Отрезок канализационной трубы с манжетами;
  • Переходная муфта (с канализационной трубы на всасывающий патрубок пылесоса);
  • Пистолет с монтажным клеем.

Пылесос из бочки своими руками: последовательность сборки

В первую очередь в боковине резервуара проделывается отверстие под входной патрубок, который будет расположен по касательной к корпусу. На рисунке изображен вид с наружной стороны резервуара.

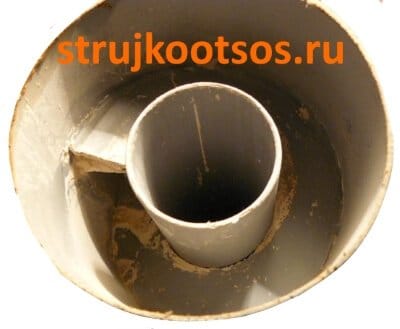

Изнутри входной патрубок выглядит следующим образом.

Щели между трубой и стенками резервуара следует залить монтажным герметиком.

На следующем этапе проделываем отверстие в крышке, вставляем туда переходную муфту и тщательно герметизируем все щели вокруг патрубка. В конечном итоге конструкция стружкоотсоса будет иметь следующий вид.

Пылесос подсоединяется к верхнему выходу устройства, а патрубок, отводящий стружку от станка, вдевается в боковую трубу.

Читать еще:  Бормашина из шуруповерта своими руками

Как видим, представленная конструкция не оснащается дополнительными фильтрами, что не сильно отражается на качестве очистки воздуха.

Сделал стружкоотсос по мотивам темы. За основу взят пылесос “Ракета” мощностью 400 Вт и бочка объемом 100 л. После сборки агрегата успешно проведены испытания. Все работает, как надо: опилки – в бочке, мешок пылесоса пуст. Пока что пылесборник подведен только к фрезеру.

Как бы там ни было, но определенный процент древесной пыли циклон задержать все-таки не может. И для того, чтобы довести степень очистки до максимума, некоторые пользователи нашего портала задумываются над необходимостью установки дополнительного фильтра тонкой очистки. Да, фильтр нужен, но не всякий фильтрующий элемент будет уместен.

Я думаю, что после циклона фильтр тонкой очистки ставить не совсем правильно. Вернее, нужно ставить, но замучаешься его чистить (очень часто придется). Там и просто фильтрующая ткань прокатит (типа мешка в пылесосе). У меня в Корвете верхний мешок задерживает основную массу мелкой пыли. Я это вижу, когда снимаю нижний мешок для удаления опилок.

Тканевый фильтр можно создать, прикрепив каркас к верхней крышке циклона и обтянув его плотным материалом (можно брезентом).

Основная задача циклона состоит в том, чтобы отводить опилки и пыль из рабочей зоны (от станка и т.п.). Поэтому качество очистки воздушного потока от мелкодисперсных взвесей играет в нашем случае второстепенную роль. А, учитывая, что стандартный пылеприемник, установленный в пылесос, обязательно задержит оставшийся мусор (неотфильтрованный циклоном), мы добьемся необходимой степени очистки.

Циклон-крышка

Как мы уже говорили, циклон можно сделать в виде крышки, которая будет одеваться на накопительный резервуар. Действующий пример подобного устройства представлен на фото.

Стружкоотсос своими руками. Способ №1.

Планируя самостоятельное изготовление стружкоотсоса, для максимальной экономии денег в первую очередь стоит рассмотреть решение на базе обычного бытового пылесоса.

Сам по себе пылесос бесполезен для применения в качестве стружкоотсосо потому, что имеет маленький объем накопителя. Именно эту проблему и нужно решить при помощи резервуара для стружки и пыли, а также циклонного элемента.

Самодельный стружкоотсос должен иметь три главных части:

  1. Привод, в нашем случае — это пылесос
  2. Резервуар для стружки
  3. Циклонный элемент

Принцип работы самодельного стружкоотсоса

Тяга пылесоса создает в емкости циклона разряжение воздуха, из-за разницы давления снаружи и внутри нашего стружкоотсоса стружка и пыль засасываются во внутреннюю часть циклонного элемента. Внутри циклона действуют силы инерции и тяжести под воздействием которых тяжелая фракция отходов отделяется от потока воздуха и падает вниз.

Что понадобится для самодельного стружкоотсоса

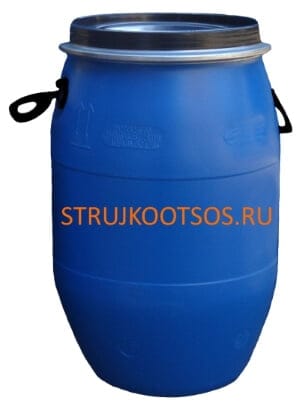

Для накопительного резервуара хорошо подойдет пластиковая емкость, например бочка на 65 литров по цене примерно 1000 рублей

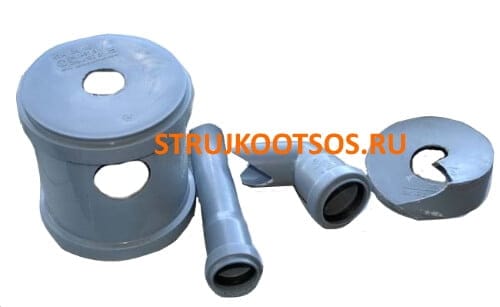

Циклонный элемент можно сделать из канализационных труб, например так

Конструкция из сантехнических труб крепится на крышку бочки. Строимость труб, отводов (муфт) с манжетами также не превысит 1000 рублей.

  • гайки, винты, шайбы для фиксации входного патрубка
  • пистолет с монтажным клеем.

Как собрать самодельный стружкоотсос

Когда в сё куплено, можно начинать собирать конструкцию стружкоотсоса.

  1. Сделайте отверстие для входного патрубка в боковой части сантехнической трубы, который стоит разместить по касательной к корпусу. Его стоит установить в верхней части циклонного элемента, чтобы получить наивысшую степень очистки. Зазоры между патрубком и стенкой трубы обязательно залейте монтажным герметиком. Рис.3
  2. Сделайте отверстие для выходного патрубка в крышке трубы. Рис.3
  3. Соберите циклонную часть, как на Рис.4

Шланг можно использовать от пылесоса, желательно со встроенным металлическим проводником для заземления.

Пылесос можно использовать любой, чем мощнее, тем лучше.

Производительность подобного самодельного стружкоотсоса будет не высокой, максимум для одного станка, зато экономия денег будет очень существенной!

Для мобильности, можно соорудить колесную опору из куска толстой фанеры и мебельных колес, установить наш самодельный стружкоотсос на неё и легко катать по мастерской.

Если Вам требуется профессиональный недорогой стружкоотсос, рассмотрите приобретение УВП-1200С, это надежный и простой стружкоотсос проверенного российского производителя ЗАО «Консар».

Читать еще:  Подключение скважинного насоса своими руками

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты:
•Моторную часть;
•Регулятор мощности;
•Провод электропитания;
•Всасывающий шланг;
•Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится:
•Кусок пластиковой канализационной трубы диаметром 50 мм;
•Фанера толщиной 5–10 мм;
•Болты и гайки М6 – по 14 штук;
•Полоса оцинкованной жести;
•Фильтр воздушный от микроавтобуса;
•Выключатель на 220 Вольт;
•Шпилька резьбовая с шайбами и гайками;
•Герметик строительный;
•Наждачная бумага;
•Стержни клеевые;
•Сливной гофрированный шланг для стиральной машины;
•Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов:
•Клеевой пистолет;
•Дрель;
•Ключи слесарные;
•Отвертки;
•Кусачки;
•Электрический лобзик;
•Острый нож;
•Напильники;
•Пистолет для герметика.

Процесс изготовления пылесоса для мастерской
Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Читать еще:  Кромкооблицовочный станок своими руками

Конструкция не предусматривает датчика наполнения – первое время следует почаще заглядывать внутрь, не допуская переполнения пылесоса.

Чистота и порядок в домашней мастерской – результат выполненной своими руками работы, достигнутый с минимумом денежных вложений.

Как сделать простой стружкоотсос своими руками. Simple dust collector.

Ойнатқышты басқару элементтерін көрсету

Автоматты түрде ойнату

  • Жарияланды 2016 ж. 18 Қыр.
  • Simple dust collector. Простой стружкоотсос своими руками.
    Ссылки о которых говорилось в видео.
    woodgears.ca/dust_collector/
    www.jpthien.com/cy.htm
    Подпишитесь на рассылку сайта: vsumebelsam.ru/subscribe
  • Тәжірибелік нұсқаулар және стиль

Пікірлер • 43

Скажите, а почему патрубок с опилками не опустили ниже второй фанеры, которая фигурно вырезана?
Ведь так же засасывает в пылесос пыль.

Очень интересно, но там смотреть не один день нужен, спасибо

Здравствуй а не лучше эту изогнутую трубку опустить ниже второй фанеры, тогда меньше шансов пыли или стружки, попасть в пылесос. Спасибо за видео

Посмотрите не ссылки в описании.

спасибо за видео уже делаю.

Мне кажется что патрубок по которому идёт стружка нужно опустить ниже второго уровня фанеры .то есть отделить его фанерой от патрубка с чистым воздухом

При изготовлении я опирался на этот материал – www.jpthien.com/cy.htm

Это гениально, циклон в китае покупать не нужно, в изготовлении еще проще чем сепарартор стружкоотделитель. Спасибо огромное.

Саша,сказать спасибо,значит не сказать ничего. ОГРОМНОЕ СПАСИБО . А почему стружкоотделитель . Если без внутреннего круга на стойках не будет так работать? Ну а так видео замечательное.Всё по полочкам,спокойно,доходчиво.ЗАМЕЧАТЕЛЬНО !

Позже попробовал без внутреннего круга – kzclip.com/video/uKEetnSmo_o/бейне.html – до сих пор так и использую

отсекатель нужен чтобы не поднималась стружка вверх, а здесь стружка летит параллельно зачемто

труба должна стоять в конце отсекателя, что бы не бороздить стружке и не тормозить отлетая от него

У вас – стружка попадая в циклон сначала прокатывается по сегменту, а уж потом только падает в бак. А у Михаила на канале HeARTwood, циклон сделан таким образом, что – стружка попав в циклон – СРАЗУ проваливается в отверстие которое по длинне почти как ваш сегмент. Вопрос:
– Так КАКОЙ вариант лучше, правильней. у какого выше КПД.

В этом варианте я делал как на сайте у Тьена
( www.jpthien.com/cy.htm) , а потом вообще убрал этот отсекатель и стружка сразу закручивается вдоль стенок бака и падает вниз. Видео как это работает здесь: kzclip.com/video/uKEetnSmo_o/бейне.html
Новый вариант мне нравиться больше, работает он хорошо.

Осталось сделать синхронное включение что-бы не включать отдельно пылесос. Нестандартная конструкция отличается от всех обычных циклонов.

Для циркулярки и фрезера синхронное включение есть, а когда использую ручной инструмент, то там конечно отдельно включаю.

Доброй ночи.Подскажите,а строительный мусор,сможет он всосать?

Пыль точно, а камешки . это от мощности пылесоса зависит.

Спасибо! Отличная идея, беру на вооружение

Стружку ловит на пять, а пыль . Похоже, основная ее масса осталась на матерчатом фильтре. А простота конструкции подкупает. Обязательно сделаю. Спасибо!
А с шлифовальной пылью Матиас справился лучше, хотя и гораздо сложнее.
И отдельный жирный лайк за ссылку на исходные материалы. А то в наших (здесь) кругах, особенно среди мэтров, считается нормой слегка переделать (или вообще повторить!) чужую “буржуйскую” конструкцию и молча позиционировать это как свое родное детище. А народ захлёбывается от восторга лайками. На западных ресурсах такое умолчание считается дурным тоном.
Молодец, Александр!

Конечно по небольшому объему пыли, который показал в ролике, сложно однозначно судить сколько ее пролетает в пылесос, но все же сильно меньше чем было в тестовой кучке.
А на практике, за две недели использования – по 3-4 часа в день для фрезера, циркулярки и шлифмашинки плюс уборка в мастерской – в пылесос попало примерно 3-4 спичечных коробка пыли, а бачок освобождал тоже 3-4 раза. Думаю вполне приемлемый результат.
