Как сделать шнек своими руками: чертежи, схема, пошаговая инструкция

Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

  • сталь листовая;
  • автомобильные рессоры;
  • напильник;
  • специальные тиски для фиксации заготовок;
  • молоток;
  • картон и маркер;
  • болгарка и диски для нее;
  • крепежные элементы; рулетка;
  • трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

  • вначале сделать проект, а затем — шаблон на плотном картоне;
  • взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
  • изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

  • компактный размер;
  • высокая производительность;
  • длительный эксплуатационный срок;
  • удобный в работе;
  • быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

  1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
  2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
  3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
  4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

В таком случае бурильная конструкция будет делать более продолжительные ходы, а значит, работать инструментом будет проще и быстрее. На этом шнек готов.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

  • Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
  • Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
  • В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
  • Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
  • Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
  • Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
  • Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
  • По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.
Читать еще:  Кормодробилка своими руками

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

  • Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
  • Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
  • Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
  • Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Как изготовить шнековый бур своими руками?

Большая часть населения имеет собственный участок или дачу за пределами города. Владельцам таких домов хорошо известно, как часто нужен бур, ведь работать одними лопатами гораздо труднее. На это уходит немало времени и физических усилий.

Чертеж бурового шнека.

При помощи бура можно в экстренные сроки вырыть углубление под размещение опорных стоек или ландшафтных декораций. Такое приспособление бывает крайне полезным при посадке деревьев. Бурильное устройство позволяет вырыть скважину, которая будет применяться в качестве источника пресной воды.

Буровой инструмент есть во всех строительных магазинах, его можно купить по цене 1500-2000 р. Но готовый бур недостаточно прочен и долговечен. Практика показывает, что ручки устройства частенько ломаются, их приходится заново приваривать. Режущие элементы такого бура имеют низкое качество, они не рассчитаны на повышенные нагрузки.

Из-за многочисленных недостатков многие пытаются найти достойную альтернативу или изготовить садовый бур своими руками. Чтобы иметь представление о методе сборки шнекового бура, для начала необходимо рассмотреть процесс изготовления простейшего приспособления.

Изготовление

Рисунок 1. Схема разделения диска бура.

Чтобы изготовить буровой инструмент, потребуются следующие материалы, инструменты и оборудование:

  • сварочная установка с набором электродов;
  • машинка для шлифования с отрезным диском (болгарка);
  • металлическая труба диаметром 2 см и длиной 150 см для создания несущего стержня;
  • металлическая труба диаметром 2,5 см и длиной 50 см для создания рукоятки;
  • металлическая пластина размером 0,5×5×20 см для создания буровой головки;
  • износившийся диск от болгарки, который применялся для каменной резки.

Изготовление бура своими руками потребует соблюдения необходимого порядка выполнения всех работ. Необходимо подойти к этому процессу ответственно и подыскать человека, имеющего опыт обращения со сварочной установкой.

В первую очередь нужно вырезать из металлической пластины небольшой кусок размером 0,5×2×10 см и приварить его к краям отверстия 150 см металлической трубы. Чтобы сварное соединение имело более высокую прочность, рекомендуется сплющить тот конец трубы, к которому приваривается будущая буровая головка.

Рисунок 2. Шнековый бур. Шнековый бур за один рабочий цикл способен забрать больше грунта, чем простой садовый бур, что значительно ускоряет копку ямы.

Теперь необходимо аккуратно обточить приваренную пластину при помощи болгарки, придав ей заостренный конусообразный вид. Буровая головка готова.

Приступайте к вырезанию режущих деталей размером 0,5×3×8 см. Они предназначаются для разрыхления поверхностного грунта в начале бурильных работ, поэтому их нужно приваривать чуть выше буровой головки. После этого необходимо вырезать опоры подходящего размера для крепления ножей. Их нужно закрепить под небольшим наклоном (примерно 15°) таким образом, чтобы при вращении в выбранную сторону бур мог погружаться в прорываемое углубление.

Диск для каменной резки необходимо поделить на 2 одинаковые половинки, затем просверлить в них отверстия для прикрепления к опорным элементам на стержне. Закрепленные половинки по отношению друг к другу образуют 30° угол, как это показано на рис.1.

После того как вы надежно прикрепите части диска, их необходимо заострить с той стороны, которая располагается ближе к поверхности земли. По завершении затачивания нужно надежно приварить 0,5 м трубу перпендикулярно 1,5 м трубе, она будет выступать в роли рукоятки. Готовый бур должен выглядеть так, как это отображено на рис.2.

Дисковые ножи рекомендуется закреплять при помощи стальных болтов, шайб и гаек. Убедитесь в том, что их резьба направлена кверху. Это поможет упростить процесс бурения, поскольку метизы не будут препятствовать выкапыванию углубления. Выпирающая резьба может быть скрыта под кембриками из поливинилхлоридной трубки. Это обеспечит креплению дополнительную защиту от липнущего грунта.

Рисунок 3. Схема шнекового бура.

Чтобы упростить задачу измерения вырытого углубления, можно сделать на стержне бурового инструмента небольшие насечки с шагом в 10-15 см и перекрасить их в более броский цвет.

Изготовив садовый бур своими руками по данной технологии, вы сможете бурить углубления вплоть до 1,5 м глубины различного диаметра. Ширина скважины зависит от диаметра режущих элементов. Процедура бурения занимает около 5-10 минут.

Читать еще:  Электролебедка 220 в компактная своими руками

Чтобы защитить руки от трения в процессе работы, рекомендуется надеть на рукоятку обрезки резинового шланга.

Опоры крепления режущих элементов можно изготовить из пластин ненужной автомобильной рессоры, а сами ножи можно вырезать из старых кругов циркулярной пилы. При этом нет необходимости в затачивании ножевых кромок.

Принадлежности для монтажа

Чертеж шнекового кольца.

Разобравшись с простейшим буровым устройством, можно приступать к изготовлению шнекового бура своими руками. Конструкция состоит из таких элементов, как стержень, рукоятка и шнек. Чтобы изготовить такое приспособление, потребуются следующие инструменты и принадлежности:

  • сварочная установка (все крепления выполняются с ее помощью);
  • токарный станок для изготовления определенных элементов;
  • наждачный диск для обтачивания режущих элементов;
  • высокопрочный стальной лист для создания шнеков;
  • отрезок трубы;
  • металлический штырь диаметром 1,6 см.

Самостоятельные действия

В первую очередь нужно нарезать стальной лист на круги нужного размера.

Величина режущих элементов определяется исходя из ширины предполагаемого углубления: ножи должны быть на 0,5-1 см больше в диаметре.

Центральная часть стальных кругов просверливается таким образом, чтобы проем был чуть больше основного стержня (примерно на 1 мм). На токарном станке обтачиваются втулки из стали, при помощи которых будут крепиться буровые ножи. Во втулках делается резьба для закрепления болтами.

При помощи болгарки на стальных кусках потребуется сделать радиальный надрез, а затем развести образовавшиеся концы в противоположные стороны, чтобы между ними возник угол не менее 50°. Режущий элемент должен выглядеть примерно так, как отображено на рис.3.

В 10 см от наконечника стержня необходимо сделать 3 мм спиральные срезы при помощи наждачного диска. К ним будут приварены опоры для закрепления буровых ножей. Наконечник стержня нужно сплющить и обточить. Рекомендуется приварить к нему сверло подходящего размера, чтобы бур проще погружался в твердые грунтовые слои. К другому концу бура, как и в предыдущем случае, приваривается рукоятка. Чтобы защитить самодельный бур от ржавчины, лучше всего покрыть его антикоррозийной краской.

Изготовив бур своими руками, вы станете обладателем полезного инструмента, который найдет свое применение в различных сферах деятельности, будь то садовые работы или строительные мероприятия. С его помощью можно за короткий срок пробурить углубление нужного диаметра для размещения столбов. Результат 10 минутной работы бурильным устройством равняется 3-4 часам копания при помощи лопаты.

Если на даче необходимо обустроить систему водоснабжения, ручной бур поможет пробурить неглубокую скважину, из которой можно добывать питьевую воду в достаточном количестве. Для этого только потребуется немного удлинить стержень посредством подсоединения съемных частей рукоятки, которые будут закрепляться болтами или шплинтами.

Изготовление шнека своими руками

В загородном доме при отсутствии централизованного водоснабжения обустраивают автономное – скважину или колодец, и для бурения скважины, с целью экономии бюджета, не арендуют буровую установку, а бурят самодельным шнеком, что удешевляет процесс, хотя делает немного больше растянутым во времени. Изготовить шнек своими руками можно за один день: достаточно иметь для этого некоторые инструменты и материалы, о которых будет рассказано, как и подробно описано изготовление шнека собственноручно. Чертеж для изготовления спирали шнека

Порядок изготовления шнека

Понадобятся материалы и инструменты:

  1. Толстостенная железная труба Ø 40 мм и труба профильная;
  2. Шлифмашинка с диском по металлу, электродрель и сварка;
  3. Лист стали толщиной ≈ 2 мм;
  4. Рулетка, карандаш, картон для изготовления шаблона, краска;
  5. Долото, рашпиль, точило и метизы (болты с гайками);

Устройство шнекового транспортера

Сначала необходимо сделать собственно ленточный транспортер, который предлагается в двух вариантах:

  1. Для самостоятельного изготовления больше подойдет шнековый погрузчик с сухой выгрузкой грунта, то есть, грунт не смачивается водой, а вынимается на поверхность в таком состоянии, в каком он находился на глубине. Этот метод подразумевает быстрый износ деталей и рассчитан на бурение неглубоких скважин, или заготовку нескольких шнеков для замены в процессе бурения;
  2. Выемка грунта с промывкой водой происходит намного быстрее, но механизм требует доработки в области долота. Износ деталей уменьшается на счет уменьшения трения и водяного охлаждения механизма. Ниже будет рассмотрен именно такой вариант, который можно без воды использовать не только как инструмент для бурения, но и, например, как погрузчик зерна.

Ручной бур с промывкой шнека

Перед тем, как сделать шнек своими руками, заготавливают материал. В качестве корпуса берется 120-сантиметровый обрезок трубы, торцы которого ровно обрезаются шлифмашинкой. Далее из листовой стали нужно вырезать квадрат со сторонами 200 х 200 мм, в центре квадрата просверлить Ø 40 мм и сделать прорезь шлифмашинкой от центра в любом направлении к краю. Это будет один виток спирали конвейера, которых нужно будет изготавливать несколько. Чтобы сделать ее круглой, квадрат обрезают сваркой или шлифмашинкой до формы круга с Ø180 мм, спираль изгибают так, чтобы шаг между витками спирали был в пределах 80-100 мм. Схема межвиткового пера шнека

У вас должен получиться круг, начало и конец которого не совпадают в плоскости. Эта деталь послужит, как шаблон: его нужно будет приложить к листу стали, очертить контур карандашом и вырезать следующий круг. Красить эти заготовки для предохранения от коррозии лучше сразу, а после сборки конструкции покрасить их еще раз.

При шаге между спиралями 100 мм для каждого сегмента шнека необходимо вырезать 12 спиралей (перьев). На оси шнека кольца закрепляют сваркой, между собой – тоже. После проведения сварочных работ швы оббивают молотком и зачищают от окалины рашпилем.

Читать еще:  Ручная таль своими руками

Профильная труба нужна для изготовления крепежной системы шнека. Сверху труба оставляется открытой, чтобы в нее подавалась вода. Для производства шнека под зерновые воду просто не заливают. Профильная труба вставляется на 2/3 в круглую и приваривается, а щели между трубами закрываются отрезками листовой стали. В квадратной трубе отступают 2 см от верхней части и сверлят сквозное отверстие Ø 10 мм. Чертеж шнека

Изготовление приемника, который расположен с обратной стороны шнека, заключается в приваривании четырех стальных отрезков, повторяющих контуры профильной трубы. Отступив 2 см от нижнего конца, также сверлят сквозное отверстие Ø 10 мм, через которое пир помощи болтового соединения фиксируется вся конструкция. Резьбовое соединение лучше не применять, чтобы при обратном вращении шнека конструкция не рассоединилась.

Далее изготавливается долото для шнека, которое будет крепиться на сварку и находиться в отдельном подъемнике. Долото проще приобрести готовое, чем изготовить самостоятельно, так как для него нужны твердые сплавы металлов, которые в домашних условиях обрабатывать очень сложно. Кроме твердосплавных наконечников, можно использовать алмазные. Долото – инструмент сменный, и крепится к шнеку при помощи шпильки или резьбовым соединением. Чаще всего промышленные долота бывают двух- и трехлопастными, армированными шести- или восьмигранными резцами из твердых сплавов. Самодельное долото приваривается к шнеку (см. рисунок ниже): Самодельное и промышленное долото

В завершение работ лопасти шнека затачиваются для более легкого разрезания грунта – это можно сделать на точильном камне или напильником. При использовании шнека для перевалки зерновых культур заточка не требуется.

Готовый шнек красят антикоррозийной краской с предварительной грунтовкой стальных поверхностей. При эксплуатации большая часть краски сотрется, но восстанавливать ее не нужно – она сотрется в тех местах, которые постоянно соприкасаются с грунтом, поэтому там ржавчина не появится.

Практика показала, что на изготовление одного шнека уйдет не более 5 часов, если у вас нет навыков работы с железом. Но здесь важно качество, а не скорость изготовления, поэтому лучше не спешить.

Изготовление бура садового.

Физкульт привет всем у кого сегодня т.е вчера случился выходной. По случаю праздника и у меня он случился. С возрастом становлюсь все ленивее и ленивее и вот надумал автоматизировать некие процессы, в частности бурение отверстий в грунте для разных целей. Ну в общем счас покажу. Сначала собрал всякие ненужности.

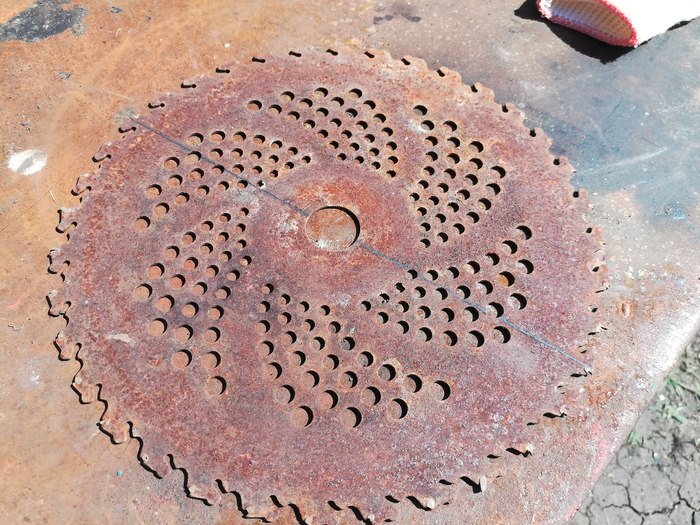

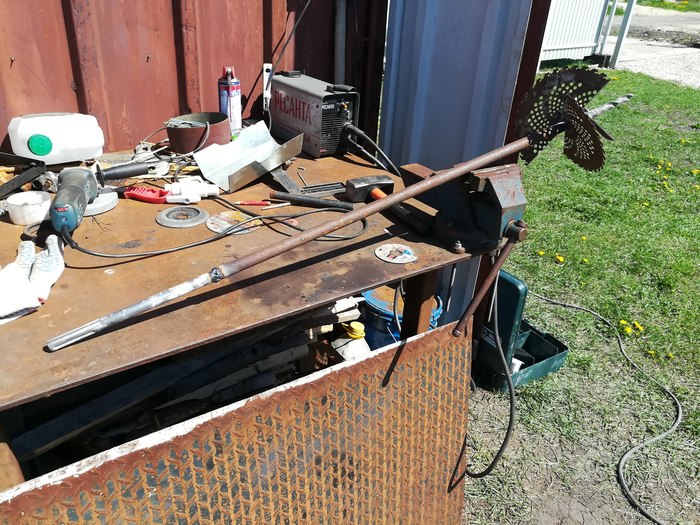

Старое сверло на 20 мм. и диск от триммера 250 мм. и еще кусок трубы 900 мм. кажется полдюймовой. я в трубах не бум-бум.

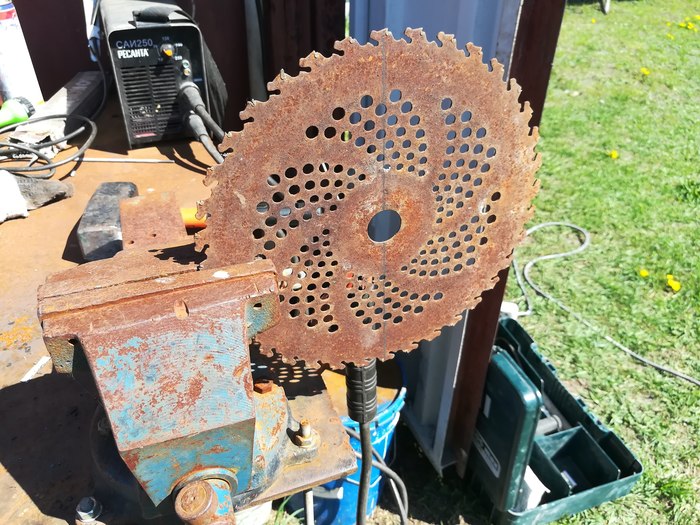

Диск пополам, сверло к трубе

Еще как подсказывают умельцы из тырнета надо приваривать ножи для подрезки, меньшего диаметра. За неимением чего либо другого, кусок полосы 25х4.

С полосой импровизируем.

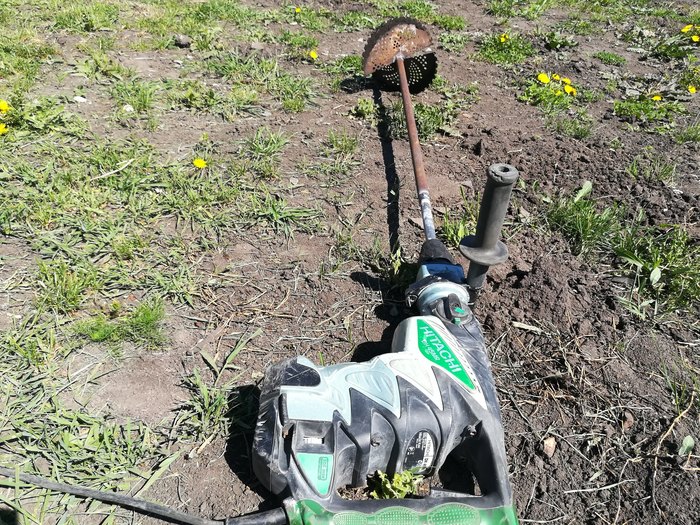

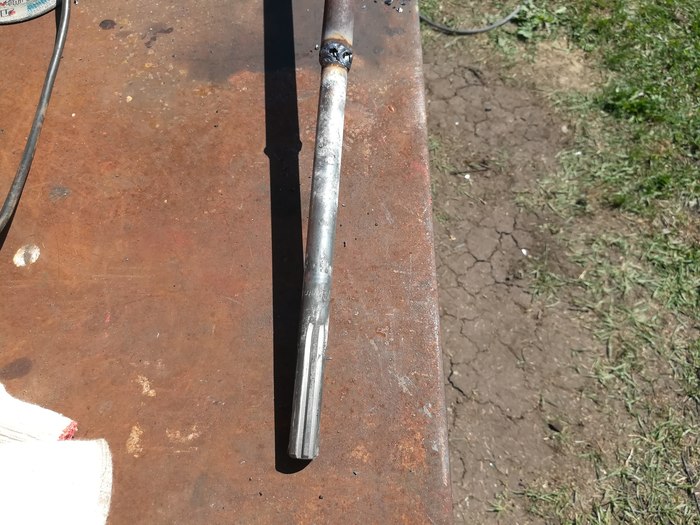

И самое главное, в чем в общем то и состоял вопрос автоматизации. хвостовик от старой пики SDS-MAX

На этом почти все

После первого теста 30 сек. – 40 см глубины

Т.к. диск тонкий а нагрузка на него достаточно приличная решился на небольшой Upgrade.

На производительность не повлияло а жесткости добавило не плохо.

Новый тест. О как раз наши Парняги с парада вернулись

Пост слепил просто так от скуки. Критика приветствуется. Спасибо за внимание.

Найдены возможные дубликаты

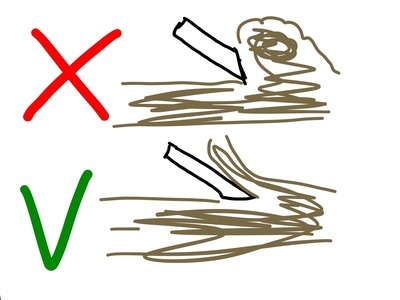

Перевернуть ножи заточкой вниз, чтобы нож резал грунт, а не толкал.

Можно ручку метровую приварить, и в рукопашную бурить

перф уже был))) штука не заменимая. и во дворе как видно тоже

Профессиональный SDS-max перф – незаменимая вещь?

Родной, а у тебя 88-мм зенитная пушка в гараже не прячется – от ворон отстреливаться?

а огород от сорняков он чистит РЗСО “Град”

Занимаюсь электромонтажными работами

Это многое объясняет.

Но обыкновенному жирному мителю такая техника не нужна.

Да и пойди найди нынче SDS-Max с отключаемым ударом.

Вообще то незаменимая, да. Можно лед зимой скалывать опять же

не надо отключать – пусть ебашит, кротов пугает

лучше – дрель миксер, там мощи на оборот больше

У дрель-миксера расцепляющей муфты нет.

Корень поймал – себя на перф намотал.

Значит надо процесс на видео снимать чтобы потом было что посмотреть

а перф предназначен под такую нагрузку?

Это не просто перф, а перф SDS Max.

можно приварить кусок трубы перпендикудярно к стволу и крутить руками

разные категории граждан на пикабу) и возрастов тоже)

Диск надо было под меньшим углом приваривать. На тяжелом грунте не осилишь

это была чистой воды импровизация, но вчера пробовал на грунте который пахался последний раз в советские годы. хуже но идет

Точно такая же мысль меня посещала, когда брал ручной шнековый бур у соседа. Хотя его бур имел намного меньший угол наклона режущих плоскостей, но он хорошо работал только с сухой однородной почвой. Когда я после сантиметров чернозема врезался в глину этот малый угол только мешал – минимальная влажность грунта ведет к тому что бур из-за малого угла легко врезается и также легко застряёт.

Земля у вас хорошая

тоже офигел, когда про трубу 900ю прочитал, еще подумал нифигасе бур, можно сразу колодцы копать)
