В практике автомотолюбителей нередко приходится сталкиваться с необходимостью пайки или сварки. Несколько лет назад я совершенно случайно увидел используемый для этих целей бензопаяльник производства ГДР, тогда-то и появилась идея сделать своими руками аналогичный, но работающий на газе. Результат превзошел все ожидания – и теперь газовый паяльник занимает достойное место в наборе моих инструментов- Эксплуатация его во время ремонта кузовов, радиаторов, наконечников медных кабелей большого сечения подтвердила работоспособность конструкции. Основными преимуществами перед традиционным «молотком» и паяльной лампой являются: возможность непрерывной пайки, поддержание заданной температуры, что важно при выполнении большого объема работ, а также возможность регулирования степени нагрева.

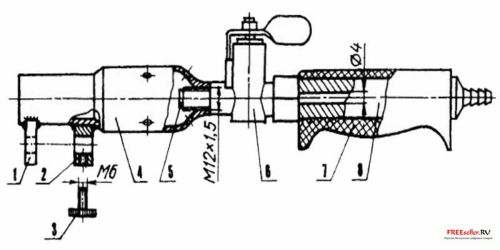

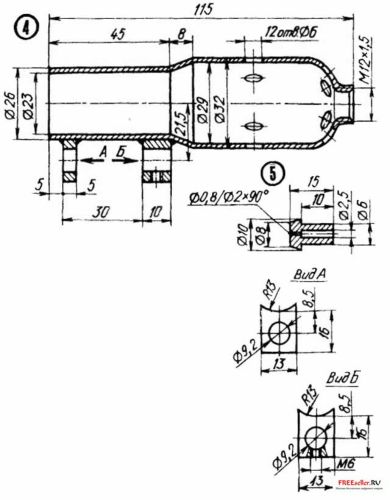

Рис.1. Газовая горелка:
1,2 – держатели паяльника; 3 – фиксатор штока паяльника; 4 – корпус сопла; 5 – жиклёр; 6 – кран ППБ-ё; 7 – ручка; 8 – газопровод.

Для изготовления паяльника понадобился кран пробкового типа ППБ-1, применяемый в маслопроводе автомобиля ГАЗ-53. Его доработка заключалась в проточке передней части до 12 мм и нарезании резьбы М 12×1,5 мм. Из латуни изготовлен жиклёр с отверстием диаметром 0,8 мм и запрессован в корпус крана. Следует отметить, что отверстия в различных кранах отличаются на 0,1 мм в ту или иную сторону. Поэтому подгонка посадочной поверхности жиклера проводилась индивидуально.

Материалом для сопла послужил отрезок трубы из нержавеющей стали с внутренним диаметром 23 мм и толщиной стенки 1,5 мм. Обработка заготовки до нужных размеров выполнена на токарном станке. Задняя часть сопла завальцована также на токарном станке с помощью прижатого бруска.

Для газопровода-рукоятки использован дюралюминиевый стержень диаметром 20 мм и длиной 160 мм. В нем просверлено сквозное отверстие диаметром 4 мм. При отсутствии специального инструмента эта операция выполнена в два приема с разных сторон. Далее один из концов стержня проточен под имеющийся диаметр шланга. Текстолитовая ручка зафиксирована клеем ЭДП. Резьбовое соединение стержня с краном уплотнено лентой ФУМ (герметиком).

Жало паяльника сделано из медного бруска сечением 20×20 мм. В качестве штока применен стержень диаметром 9 мм от впускного клапана двигателя МТЗ. Соединение с жалом – резьбовое М8 с последующей расчеканкой. (Имеет смысл изготовить сразу несколько различных форм жала паяльника в зависимости от назначения.)

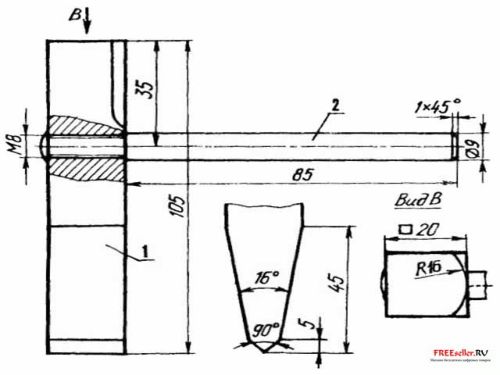

Рис.2. Газовый паяльник:
1 – жало; 2 – шток.

Так как рабочего давления стандартного (бытового) газового редуктора для нормальной работы горелки не хватает, то используется регулируемый редуктор. Во избежание попадания жидкого газа в каналы горелки баллон находится только в вертикальном положении.

Следует отметить, что данное устройство не опаснее обычной паяльной лампы, и при работе с ним следует соблюдать общие правила пожарной безопасности, в том числе следить за герметичностью соединений газопровода.

Поджиг горелки производится при едва приоткрытом кране. Краном же регулируется сила пламени и, следовательно, степень нагрева жала паяльника. Для обеспечения полного сгорания газовоздушной смеси расстояние от сопла до нагреваемой поверхности паяльника не менее 15 мм.
