Газовая горелка для пайки своими руками

Газовая горелка своими руками: инструкция по изготовлению

В этой статье мы рассмотрим, как изготовляется газовая горелка для пайки своими руками. Это приспособление часто востребовано и в частном хозяйстве, и в коммерческих целях – для индивидуального технического творчества и разного рода задач по строительству. В частности, с помощью газовых горелок проводят спаечные, слесарно-кузнечные, кровельные, ювелирные работы, получают и для других целей пламя, температура которого превышает 1500°C.

В слесарном деле при помощи газовой горелки можно раскалить металлическую заготовку, чтобы в итоге она получилась достаточно закаленной. При проведении сварочных работ с некоторыми металлами места будущих швов должны быть прогреты.

Параметры для изготовления горелки для пайки

Во-первых, устройство нужно делать из тугоплавких металлов. С правильно настроенной горелкой можно получить температуру свыше 1000°C.
Во-вторых, горелка должна быть оснащена надежным рабочим краном, который в случае опасной ситуации перекроет подачу газа.
В-третьих, нужно использовать надежный узел подключения к баллончику с клапаном или 5-литровому пропановому баллону с редуктором, который исключит риск возникновения аварий.

Ниже показана типовая схема и принцип действия инжекторной газовой горелки:

Горелка своими руками – чертежи

Внутренний диаметр трубки вкладыша (1) должен быть на 0,5 мм меньше, в сравнении с внутренним диаметром насадки. Внутри приварена шайба (2) с отверстиями для воздуха. Втулкой (2) фиксируется трубка с ниппелем.

Конструкция отличается тем, что при перемещении вкладки в насадке возможна регулировка подсоса воздуха через отверстия для вентиляции – и в итоге регулировка температуры огня в большом диапазоне.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:
• дрель;
• болгарка;
• молоток;
• наждачная бумага;
• заготовки из латуни для форсунки рассекателя;
• тонкая латунная трубка диаметром 15 мм;
• деревянные бруски;
• тиски;
• силиконовый уплотнитель или ФУМ-лента;
• шланги для соединения;
• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой.
В случае отсутствия таковой, делаем так:
1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.
2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.
3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.
4. Подгибаем все к центру и привариваем к трубе горелки.

Горелка своими руками: видео

Горелка для газопламенной пайки своими руками

Давление газа в баллоне – 16 атм., для такого дела оно слишком велико, поэтому надо ограничить подаваемое в горелку давление до 1,5-3 атм., применив сварочный редуктор или вентиль от набора для смоления лыж При этом жиклёр форсунки должен иметь диаметр не более 0,1 мм. Для предохранения его от случайного засорения на выходе из баллона необходим фильтрующий элемент, например керамический – от фильтра тонкой очистки топлива двигателя ЗИЛ-130, либо самодельный – из маленькой керамической шлифовальной головки.

Так как скорость горения газовоздушной смеси относительно невелика, при стремительном истечении из жиклера смесь может не успеть воспламениться – произойдет отрыв пламени и горелка погаснет Во избежание этого рассекатель надо сделать таким, чтобы через его периферийные отверстия часть газа вытекала с небольшой скоростью и образовывала вокруг основного потока газа запальную «корону».

Всё это удалось реализовать в простой, доступной для повторения конструкции. Горелка состоит всего из пяти деталей: рукоятки, подводящей трубки, корпуса, форсунки и рассекателя.

Деревянная рукоятка использована от перегоревшего паяльника.

Подводящая стальная трубка имеет наружный диаметр 10 мм и толщину стенки 2 мм. На одном её конце проточены три конических пояска для плотного подсоединения шланга, а на другом нарезана резьба М10. Чуть изогнув трубку с этой стороны, вставили её в отверстие рукоятки и зафиксировали там клеем.

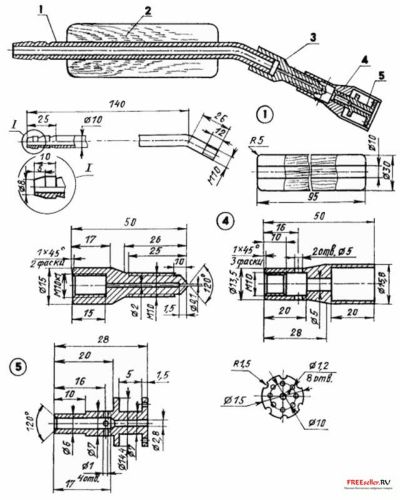

Рис.1 Газовая горелка для газопламеной пайки:

1 – газоподводящая трубка диаметром 10×2 (сталь); 2 – рукоятка (дерево); 3 – форсунка (сталь); 4 – корпус (латунь); 5 – рассекатель латунь)

Корпус и рассекатель выточены из латунного прутка диаметром 20 мм. В корпусе аккуратно просверлены два радиальных отверстия диаметром 5 мм – для подводки воздуха. Четыре радиальных отверстия диаметром 1 мм в стержне рассекателя обеспечивают подачу газа к группе запальных отверстий в переднем фланце этой детали.

При сборке рассекатель запрессовали в корпус с небольшим натягом. Внутренний же фланец рассекателя, напротив, установили в корпус с гарантированным зазором: его диаметр проточили на 0,6 мм меньше внутреннего диаметра корпуса. Эта щель необходима для дросселирования (торможения) потока газа, подводимого к отверстиям запальника.

Заготовка форсунки выточена из стального прутка. А её тоненькое отверстие изготовили следующим образом. Сверлом диаметром 2 мм проделали глухое центральное отверстие, не доходя до выхода 1,5 мм, а перемычку просверлили сверлом диаметром 0,4-0,5 мм. Затем легкими ударами молотка полностью зачеканили это отверстие. Далее, постепенно подтачивая торец надфилем или шлифовальной бумагой, нашли сечение, где выходное отверстие имело необходимую величину. Определили это место так. Навернули форсунку на резьбовой наконечник трубки горелки. Надели на хвостовик подающей трубки подводящий резино-тканевый шланг от редуктора баллона и закрепили его хомутиком. Выставив рабочее давление, подали газ и, подождав, когда он вытеснит воздух из шланга, внесли форсунку (без корпуса и рассекателя) в пламя газовой конфорки. Шлифовкой торца добились длины факела горелки 5-6 см. Затем навернули на наружную резьбу форсунки корпус в сборе с рассекателем.

Пламя горелки должно быть ровным, без копоти. В противном случае регулируют количество эжектируемого воздуха поворотом корпуса на резьбе форсунки. Если резьбовое соединение очень свободное, его уплотняют лентой ФУМ.

Как сделать самодельную газовую горелку для пайки

Изготовить газовую горелку для пайки можно самостоятельно. Конструкция имеет разную конфигурацию.Часто размеры не превышают длины шариковой ручки. Применяется она для разогрева металла с целью последующего закаливания или проведения сварочных работ. В некоторых случаях изготавливается горелка для разогрева битума на крыше. Самодельные приспособления обходятся значительно дешевле покупных аналогов.

Описание принципа работы

Принцип работы газовой горелки основан в направленной подаче смеси газа и кислорода. При этом подающий факел удерживает постоянную форму и температуру. Как результат, после разогрева 2 поверхностей образуется их герметичное соединение при помощи расплавленного припоя. Этот материал должен обладать достаточной адгезией, хорошо прилипать к раскаленным поверхностям и обладать прочностью после остывания. Газовая горелка обеспечивает такую температуру припоя, чтобы он становился вязким. При этом общий нагрев не должен превысить температуру плавления основного материала.

В некоторых случаях применяется небольшой нагрев. Это требуется тогда, когда нужно демонтировать деталь, посаженную по прессовой посадке. Например, втулка или подшипник. Особенно это применимо к случаям, когда детали имеют разный коэффициент расширения. Еще нагрев используется в работах, когда сварку применить нельзя.

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

• Устройство на выходе дает температуру 1000 градусов. Поэтому при изготовлении используются тугоплавкие металлы.
• Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
• Надежность узла подключения к газу.

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

• латунные или медные трубки;
• брусок дерева;
• силикон или фторопласт в качестве уплотнительного материала.

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

• Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
• В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.

• К трубке крепится кран с помощью силикона.
• С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
• После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
• Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

• В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
• В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
• Место стыка герметизируется при помощи медной проволоки и последующей пайки.
• С обеих противоположных сторон иглы соединяются с 2 капельницами.
• Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
• Конец второй капельницы крепится к компрессору.
• Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

• В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
• В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
• Это место герметизируется.
• Крышка навинчивается на бутылку.
• Корпус шприца подключается к системе, соединенной с тонкой иглой.
• Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Конструкция устройства с пьезоподжигом

Портативная газовая горелка с пьезоподжигом для пайки характеризуется формированием устойчивого факела пламени. Устройство состоит из баллона, в котором находится газ. Сверху устанавливается насадка. Крепится она при помощи шланга-переходника.

Такой конструкции не требуется подогрев, она не засоряется и в ней не скапливаются запахи. Имеет небольшие габариты, вес и стоимость.

Задача пьезоподжига состоит в автоматическом поджоге топлива. Это удобно при отсутствии спичек. Однако это и самая уязвимая часть конструкции. При правильном уходе он прослужит длительное время.

Газовая горелка для пайки в домашних условиях — нужная вещь. С ее помощью ремонтируются медные и латунные вещи. Это детали, входящие в состав радиаторов и теплообменников. Большую помощь оказывает прибор во время ремонта кузова автомобиля, когда высокая температура может вызвать коробление металла.

Как сделать газовую горелку для пайки металла своими руками

Газовая горелка для пайки известна многим домашним мастерам, которые часто имеют дело с трубопроводными системами. Основное назначение подобного инструмента заключается в настройке смешивания кислорода и горючего газа. Благодаря этому приспособлению можно обеспечить стабильное пламя необходимой мощности. Газовые горелки могут быть специального назначения и универсальными.

Чтобы выполнить операции по наплавке, сварке и иные виды обработки металлических изделий при помощи газопламенного метода соединения, используют соответствующие агрегаты. У газовой горелки имеется немало положительных качеств, среди которых необходимо упомянуть об устойчивости пламени, которая сохраняется даже в условиях сильного ветра. Благодаря этому создаются комфортные условия для работы, проводимой на открытом воздухе.

Принципиальное устройство

В конструкции горелки газовой для пайки медных труб можно выделить определенные элементы:

• узел, выступающий местом размещения газовых баллонов;
• форсунка;
• головка устройства;
• регулятор подачи газа;
• редуктор.

Существуют отдельные модели горелок для пайки медных труб, в оснащении которых могут быть предусмотрены особые дополнительные элементы. Скажем, подобные приспособления могут быть оборудованы автоматическим пьезоподжигом, переходниками, предназначенными для пропановых баллонов разной формы, ветрозащитой, транспортировочным чехлом и пр. Благодаря подобной комплектации значительно упрощается процесс пайки медных труб.

Газовые горелки для пайки медных труб могут отличаться друг от друга по таким признакам, как толщина и форма металла, используемого для работы с помощью подобного приспособления. Встречаются в продаже и специальные газовые горелки для пайки медных труб, рассчитанные на определенный тип газа.

Порядок работы с газовой горелкой для пайки

Еще до того как начать пользоваться эти устройством для пайки медных труб, следует убедиться, что инструмент находится в работоспособном состоянии. Подготовительные мероприятия сводятся к обследованию разъемных соединений, паяных и соединений рукавов на предмет выявления нарушения герметичности.

После того как удастся удостовериться в отсутствии проблемных мест, можно заняться выбором рабочего давления газа, исходя из стоящей задачи. После этого вентиль нужно открыть на половину оборота, далее горячую смесь зажигают, а затем, используя вентиль или редуктор газовой мини-горелки, начинают настраивать интенсивность пламени. Выполнив вышеперечисленные операции, основной инструмент для сварки труб из меди или иных металлических изделий будет готов к использованию.

Самодельная горелка для пайки медных труб

Настало время более подробно ознакомиться с устройством газового аппарата для пайки эжекционного типа, рассчитанной на работу с металлами в условиях высоких температур. Источником работы ручной газовой горелки выступает баллон, содержащий сжиженный газ. Подобное приспособление отличается высокой экономичностью, поскольку здесь имеется возможность настройки интенсивности подачи газа.

Как работает горелка для пайки медных труб

Газовая горелка ручного типа имеет довольно простую конструкцию, что в полной мере относится и к принципу ее работы. Поступление газа обеспечивает вентилируемый кран, расположенный на баллоне или шланг редуктора. По мере движения он поступает в подводящую трубку, находящуюся в основание горелки. Оказавшись там, газ идет в вертикальный канал стойки, откуда попадает в центральное отверстие жиклёра.

Далее газ начинает в ускоренном режиме поступать в жиклер, а затем, не теряя темпа, выходит из отверстия. После этого он направляется по каналу радиатора к рассеивателю. Этот процесс сопровождается подсасыванием из золотника воздуха, без которого невозможно обеспечить процесс горения. Попав в рассеиватель, смесь начинает разделяться на два потока: вспомогательный и основной.

Эжектор оснащен поворотной гильзой золотника, предусматривающей радиальные отверстия, за счет чего появляется возможность настраивать количество поступающего воздуха.

Из чего состоит самодельная горелка для пайки

В устройстве газового агрегата для пайки можно выделить следующие основные компоненты:

• специальная игла для изменения интенсивности подачи газа;
• крышка, обеспечивающая доступ к жиклёру;
• ручка иглы;
• корпус жиклера;
• основание горелки;
• сальник;
• крепежная гайка;
• эжектор;
• гильза золотника;
• жиклёр;
• обойма золотника;
• рассекатель;
• радиатор;
• ручка, обеспечивающая удобство работы;
• трубка для подачи газа.

Как сделать горелку своими руками?

За исключением рукоятки, процесс изготовления элементов горелки, предназначенных для пайки, проводится на токарном станке. Причем лучше всего создавать элементы на основе латуни или бронзы. Медь же будет неподходящим для этого вариантом. Выбор в пользу указанных металлов обусловлен тем, что им присущи высокие характеристики теплопроводности, а также неподверженность коррозионным процессам и высокая прочность.

При изготовлении корпуса жиклёра, непосредственно жиклёра и крышки для него желательно использовать сталь. Для создания регулировочной иглы рекомендуется применять стальную вязальную спицу. Для сальника, используемого для уплотнения резьбы, рекомендуется брать фторопласт. Таким образом, при наличии указанных материалов вполне реально изготовить самодельную горелку для пайки изделий, в том числе и труб, своими руками.

Следует отметить, что при наличии чертежа создать газовую горелку не так уж и сложно. Но это работа потребует немало времени, в первую очередь это касается жиклёра. Создать выходное отверстие размером 0,1 мм можно, просверлив сквозное отверстие, диаметр которого должен быть равен 0,4 мм. Далее нужно взять небольшой шарик, и с его помощью, делая все предельно аккуратно, зачеканить созданное отверстие, доведя его до необходимого размера.

Сборка горелки

Сама процедура сборки предусматривает проведение таких этапов:

1. Нужно взять жиклёр и завернуть его в корпус, перед выполнением этой операции следует нанести на стыкующиеся поверхности слой эпоксидной смолы.
2. С обратной стороны корпуса необходимо создать уплотнение на основе фторопласта, а затем затянуть его при помощи резьбовой крышки с иглой регулировки.
3. Для установки корпуса жиклёра отводится место в основании газового устройства, а затем его фиксируют при помощи зажимной гайки.
4. На корпус устанавливают эжектор путем его навинчивания, после этого крепится золотниковая часть, включая радиатор и рассекатели.

Таким образом, должна получиться надежная портативная горелка, с помощью которой можно сваривать металлические изделия, в том числе и трубы, из различных металлов.

Заключение

Большой выбор разнообразных приспособлений для пайки металлов и заготовок из него позволяет подобрать наиболее подходящий вариант. Газовая горелка способна эффективно справиться за такой задачей. Причем для этого необязательно идти за ней в магазин. Если подготовить все необходимые материалы и инструменты и основательно изучить технологию изготовления, то подобные приспособления можно собрать своими руками, тем самым сэкономив на сборке.

Перед тем как приступить к созданию газовой горелки, нелишним будет ознакомиться с ее принципом работы и устройством. Подобные знания будут полезны по той причине, что это поможет упростить процедуру ее изготовления, учитывая, что мастер будет иметь представление о том, из каких элементов состоит горелка и какую роль играет каждый из них в работе.
