Габионные конструкции своими руками

Габионы своими руками: 2 мастер-класса

Одно из модных веяний последнего времени – делать в саду габионы (это решетчатые короба, заполненные камнями). Решетчатые корзины бывают самых разных размеров и форм, а заполнять их проще простого, при этом наполнение может быть самым разным.


Габион из глиняных горшков

Придется, конечно, попотеть, но допустить какую-либо фатальную ошибку попросту невозможно, потому что в этом деле нет ничего сложного. Сами короба тоже легко собирать. К тому же при террасировании участка на склоне габионами можно обойтись без дренажа, в отличие от стенок сухой кладки. Ведь вода, стекающая со склона, свободно просачивается сквозь короба с камнями.

Однако для устойчивости габионам нужен фундамент из уплотненного щебня глубиной около 80 см (на глубину промерзания грунта зимой, именно на этот показатель в вашем регионе надо опираться, чтобы определить толщину фундамента).

При сооружении многорядных подпорных стенок, как и в случае со стенками сухой кладки, каждый выше расположенный ряд габионов надо устанавливать с небольшим сдвигом, так сказать ступеньками. Высокие габионы, которые не выполняют роль подпорных стенок, надо обязательно устанавливать на бетонный фундамент толщиной 80 см.

На фото: подпорные стенки высокой грядки сделаны из габионов. Чтобы продольные стенки коробов не разгибались, перемычками соедините продольные боковины каждого габиона.


Подпорные стенки высокой грядки сделаны из габионов.

Что касается наполнения габионов, тут вы сами выбираете материал. Если не хотите использовать для этого камни, замените их дровами, бутылками из цветного стекла, глиняными горшками или любым другим материалом на свой вкус.

Дерево придает габионам уютный вид. Но для долговечности пропитайте его специальными средствами.


Дерево удачно контрастирует с оцинкованным коробом.

Если на невысокий габион положить доски, оставшиеся после сооружения террасы или высокой грядки, получится удобная скамья (оптимальной считается высота 45 см).

Мастер-класс 1: Собираем габион из горшков

Из такого габиона получается отличная скамья.


Из такого габиона получается отличная скамья.

Вам понадобится:

  • разобранный решетчатый короб из оцинкованной стали;
  • металлические спирали для скрепления стенок габиона (как правило, входят в сделанные на заказ и готовые комплекты);
  • одинаковые глиняные горшки.

Порядок работы:

1. Стенки короба разложите на земле. Спиралями соедините боковые стороны с дном (сначала продольные стороны, затем торцевые). Инструменты вам не понадобятся – спираль свободно закручивается.


Стенки короба разложите на земле.

2. Теперь соедините между собой боковины короба. Для удобства их можно временно прихватить проволокой, чтобы стенки ровно прилегали друг к другу.


Соедините между собой боковины короба.

3. Аккуратно поставьте штабелями в короб глиняные горшки (см. верхнее фото в статье). После этого прикрепите спиралями верхнюю часть короба.

4. Положите подушки и проверьте, удобно ли сидеть.

Совет: сам габион желательно делать на заказ или покупать готовый комплект в разобранном виде, поскольку далеко не всякая металлическая решетка годится для габиона. Сетка для него должна быть очень прочной. Чтобы прямоугольный короб с продольных сторон не прогибался под вашим весом, боковины надо дополнительно соединить перемычками (распорками с крючками на концах) или диафрагмой. Это особенно важно сделать в том случае, если вы заполняете габион сыпучим материалом.

Мастер-класс 2: габион-альпинарий

Короб-куб можно засадить растениями.


Габион-альпинарий

1. Когда габион будет наполнен камнями, поищите места, где бы вы хотели посадить растения. Туда насыпьте землю, смешанную с мелким гравием.


Когда габион будет наполнен камнями, поищите места, где бы вы хотели посадить растения. Туда насыпьте землю, смешанную с мелким гравием

2. Растения, например очиток едкий, аккуратно проденьте сквозь решетку и посадите. При необходимости подсыпьте еще немного земли.


Растения, например очиток едкий, аккуратно проденьте сквозь решетку и посадите

3. Слой красного гравия, к примеру из красного гранита, подчеркнет красоту таких растений для альпинария, как голубоглазка (Sisyrinchium) и тимьян (Thуmus).

Выбрать подходящие для этой задачи растения вы можете на нашем маркете, где представлены товары от разных интернет-магазинов. Посмотреть подборку растений для альпинария.

Габионы своими руками пошаговая инструкция c фото

Габион не так давно начал находить активное применение в оформлении приусадебных участках. Однако, этот практический и функциональный элемент строительства практически незаменим в современном ландшафтном дизайне. При этом дает множество вариантов для использования в целях создания красивых функциональных форм. Кроме того, габионы применяются даже в оформлении интерьеров больших зданий.

Покупать готовые габионы довольно дорого, но вы можете сделать его самостоятельно в домашних условиях, создав форму, подходящую вашим собственным дизайнерским задачам. В случае успешного опыта, вы можете организовать неплохой домашних бизнес по производству готовых габионов под заказ.

Вам понадобится минимум инвестиций для организации цикла производства, немного навыков и организованный канал приема заказов от покупателей.

Что такое габионы и как их делают?

По своей сути габион – это объемная конструкция, которая изготавливается из ячеистой сварной сетки. Внутри она может быть полая, может разделяться на сегменты перегородками, иметь дополнительные укрепляющие элементы для повышения устойчивости, а также для обеспечения других свойств габиона.

Читать еще:  Ручная таль своими руками

Область применения габионов достаточно широка:

Фото Область применения
Ландшафтный дизайн. Гармонично вписываются как элементы ландшафтного дизайна
Осветление. Служат как источники дополнительного освещения используя наполнитель эрклез (цветное бутовое стекло) позволяет играть с лучами света ламп
Архитектура. Подпорная стенка из габионов для укрепления берега и ландшафта
Садоводство. Клумбы, цветники
Обустройство. Средства зонирования пространства
Дизайн-интерьеров. Оформление для современного интерьера
Строительство. Заборы и ограждения

В зависимости от назначения габиона, его конструкция может корректироваться. Вы можете задавать ему желаемые размеры, придавать причудливую изогнутую форму, а также создавать четкие геометрические объекты. Дополнительную декоративность габиону может придать сочетание его с зеленой изгородью, парковым освещением или природными декоративными материалами.

Эстетическая декоративность – не единственная функция габиона. Ландшафтные архитекторы ценят его за высокую выносливость, долговечность, способность выдерживать достаточно серьезные нагрузки (например, при укреплении склонов или береговой линии), а также длительный срок эксплуатации. Если собственник придерживается правил корректной эксплуатации, эта конструкция может служить десятками лет без необходимости ремонта или реконструкции.

Как сделать габионы своими руками

Несмотря на такую массу полезных функций габионов, делать их в домашних условиях может каждый человек, обладающий минимальным набором инструментов и нужным количеством оцинкованной сетки, которая и служит основным строительным материалом в данном случае.

Габионы своими руками пошаговая инструкция:

Существуют различные формы конструкции габионов:

  • кубические (в виде коробки);
  • плоские формы (похожие на матрац-тюфяк);
  • габионы в виде цилиндров;
  • а также более сложные изогнутые объекты (для их изготовления вам потребуется больше практических навыков).

Забор из габионов своими руками

Перед началом работы убедитесь, что все необходимое у вас есть. Вам понадобится:

  1. Сетка сварная оцинкованная для габионов, из которой и будет создаваться конструкция. Требования к свойствам сетки подробно описано ниже.
  2. Крепежные элементы. В качестве крепежей выступают спирали из металла или скобы из проволоки.
  3. Штыри стальные для придания конструкции жесткости и крепления ее к земле.
  4. Специальные расчалки или проволочный трос, благодаря которому панели конструкции сохраняют заданную форму.
  5. Материал, которым вы будете заполнять свою конструкцию. Наполнять габион можно: камнями, щебнем, пластик, гравием, галькой, кварцитом, песчаником, деревом, стеклом эрклезом и даже строительным мусором.

Конструкция забора отличаться от обычных габионов дополнительными соединяющими узлами. Элементы каркаса соединяться болтовыми или стяжными скобами. Это позволяет сохранять прочность конструкции при таких узких, но высоких размерах формы.

Прежде чем приступить к делу, разработайте простой мини-проект и подсчитайте необходимое количество материалов.

Заранее подготовите материал для заполнения. Его следует отсортировать так, чтобы можно было плотно заполнить конструкцию. Это правило еще пригодиться, когда из разных пород камней нужно создать красивые узоры.

Клумба из габионов своими руками

  1. По заранее подготовленному лекалу, из проволоки нужно вырезать детали будущего габиона.
  2. С помощью скоб или проволочной пружины соединяем детали в общую конструкцию, не забыв при этом оставить верхнюю часть свободной. Она будет выступать в качестве крышки.
  3. Фиксируем штыри в конструкции, а также укрепляем заготовку габиона там, где ему предстоит находиться.
  4. Заполняем габион подготовленным материалом. Этот этап состоит из двух частей: вначале вы заполняете габион до половины и фиксируете боковые стенки чалками, придав им нужную форму, а потом заполняете форму до верха, после чего крышка также спиралью прикрепляется к общей конструкции.

Важно! Для корректного заполнения надо, чтобы камни более крупного размера формировали нижнюю часть габиона, в то время как его верх можно заполнить наполнителем более мелкой фракции. Это будет обеспечивать еще большую надежность и устойчивость конструкции.

Примечание. При необходимости использования камней и мелкого наполнителя (песка), для разделения слоев используют геоткань, которая является своеобразной границей. Она не допустит лишнего расхода сыпучего наполнителя.

Свойства сварной сетки для габионов

Долговечность, надежность и экологичность – все эти качества будут присутствовать в вашем габионе, если вы правильно выберете исходный материал. Простая сетка-рабица подойдет для габиона только в том случае, если вы не ожидаете от него особой выносливости и планируете только декоративные функции.

Зачастую для габионов используется специальная металлическая сварная сетка (оцинкованная). Идеально для долговечности использовать сетку из стальной проволоки, которую дополнительно покрывают гальфаном и полимерным составом.

Срок службы такого материала превышает 100 лет. За это время сетка не подвергается влиянию коррозии или других природных факторов. Сетка, покрытая полимером, не создает агрессивной среды вокруг себя. Она полностью экологична.

С течением времени такой габион получит еще большую прочность благодаря усадке, взаимному проникновению частиц его наполнителя и окружающей природной среды.

Как укладывать габионы

Содержание статьи

  • 1 Какие функции выполняют конструкции из камня
  • 2 Преимущества габионов
  • 3 Разновидности конструкций
  • 4 Делаем габионы
  • 4.1 Подготовка материалов
  • 4.2 Подготовка и установка каркаса
  • 4.3 Укладка камня
  • 5 Как построить забор
  • 6 Видео
  • 7 Фото

В последнее время в ландшафтном дизайне можно встретить ограждения, материалом для создания которых служат камни, не скрепленные раствором. Такую конструкцию называют габионами. При желании очень просто соорудить такой забор из камней. Габионы используются при сооружении ветрозащиты, живых изгородей. Используя такие сооружения, можно усилить берег озер и прудов, создать оригинальные элементы декора в саду. Для того чтобы понять, как укладывать габионы своими руками, необходимо ознакомиться с функциями, разновидностями конструкций, и материалом, используемым для их изготовления.

Читать еще:  Барабанная шлифовальная машина своими руками

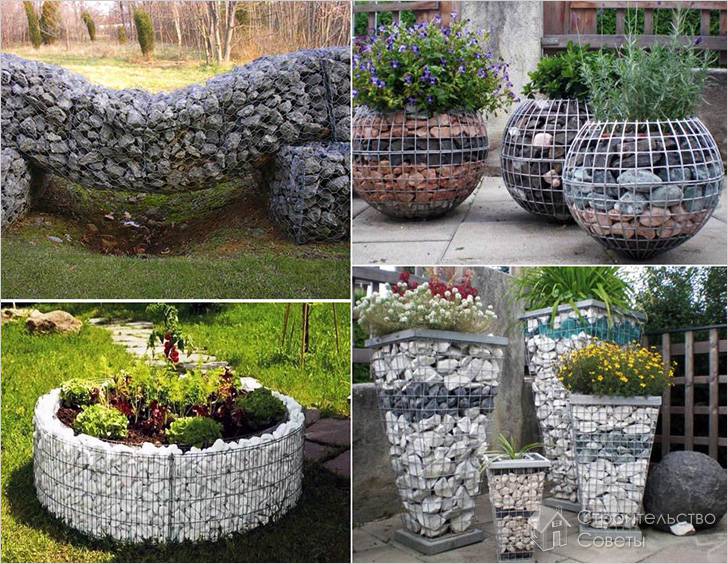

Какие функции выполняют конструкции из камня

Габионные конструкции успешно используются в строительстве. Среди главных функций стоит выделить:

  • Защита участка от ветров.
  • Укрепление береговой линии различных водных объектов.
  • Используя габионы, можно регулировать русло реки и организовать набережную.
  • Создание живых изгородей на территориях любого размера.
  • Защита от схождения больших масс снега.
  • Использование для декоративных целей.

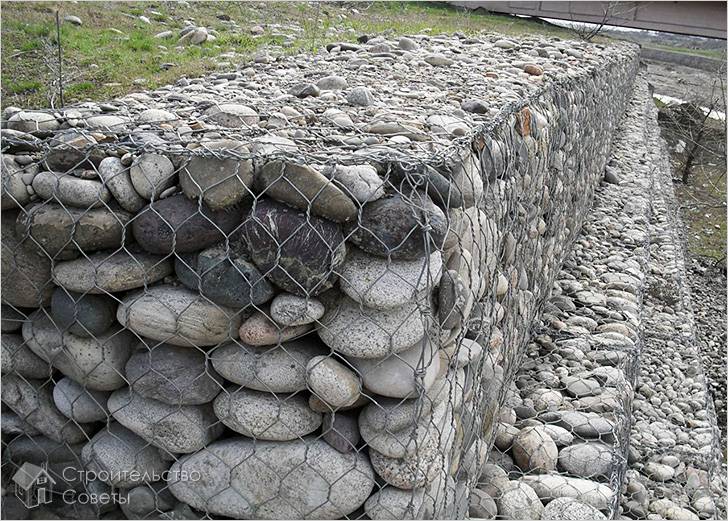

Преимущества габионов

Широкий спектр применения габионов говорит о преимуществах конструкции:

  • В процессе монтажа каркаса происходит сцепление габионов оцинкованной проволокой, что дает возможность говорить о прочности конструкции, способной выдерживать большие нагрузки.
  • В процессе поглощения габионами различных осадков, они не подвергаются разрушению. Во время эрозионного размыва, основа сооружения слегка деформируется, при этом оставаясь прочной.

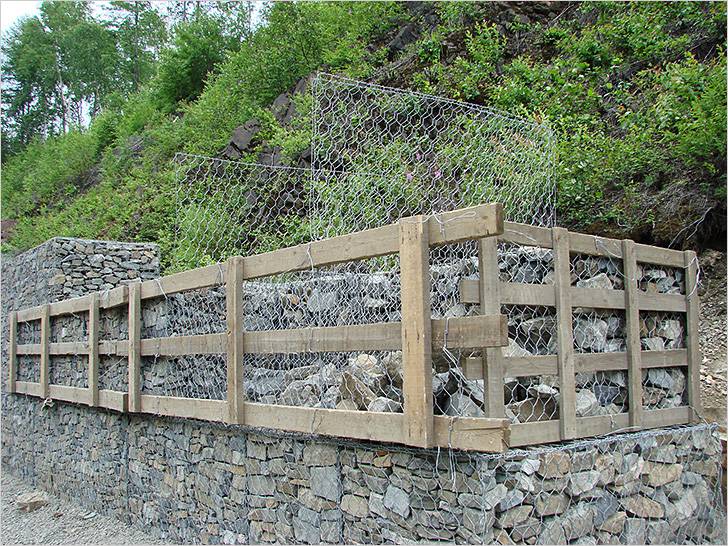

  • В процессе монтажа сооружения не возникает необходимости в строительной технике и создании дренажного устройства. Достаточно приобрести камни. К тому же они не нуждаются в специальной обработке. Потому этот метод укрепления существенно экономит средства.

Разновидности конструкций

Учитывая форму габионов, их подразделяют на коробчатые и цилиндрические. Иногда можно встретить плоские изделия прямоугольной формы, толщина которых достигает 30 см. Такой вид конструкций используют для укрепления береговой линии, при строительстве подпорных стен.

Цилиндрические сооружения применяют для создания подводных фундаментов из коробчатых габионов.

Делаем габионы

Чтобы выполнить работу, потребуется пошаговая инструкция по возведению сооружения. Прежде чем приступить к строительству габионов, необходимо выбрать место для строительства. Этап подготовки включает в себя трамбовку почвы.

Подготовка материалов

Нелишним будет сделать фундамент с подушкой. При этом используется щебень и песок. Также нужна будет металлическая сетка. При этом важно правильно рассчитать уровень нагрузки, чтобы в дальнейшем конструкция не обрушилась.

Отличным вариантом станет сетка с ПВХ-покрытием или из нержавеющего материала.

Цвет камня зависит от индивидуальных предпочтений и задумки. Размер материала должен сочетаться с ячейками сетки. При выборе камней стоит учесть их плотность и морозостойкость. Особенно на эти параметры нужно обратить внимание, если конструкция будет находиться под воздействием воды. Чаще всего применяют:

Не менее популярным является песчаник, который отличается морозоустойчивостью.

Если нужно соорудить габион над поверхностью воды, важно подобрать камень, который по размеру превосходит ячейки на 30%. Для подводных конструкций подходят камни, превышающие размер ячеек на 50%.

Подготовка и установка каркаса

Сетку раскраивают по размеру и сшивают, придерживаясь задуманной формы. Для этой цели подойдет сварка или прочная проволока, концы которой вводят в наполнитель из камней. Если габион будет длинный нужно позаботиться о перегородках. Конструкцию стоит заполнять постепенно. Сегодня на рынке габионы можно приобрести в разобранном виде, потому транспортировать их будет очень просто.

Укладка камня

  • После того как конструкции установлены на нужное место и сцеплены с соседними секциями, их можно наполнять камнями.
  • Вручную укладывают кирпич, плоскую гальку и камни больших размеров.
  • Мелкие камни можно высыпать и уплотнить.
  • Если сетка достигает высоты 0,5 м, камни укладывают на ее треть, затем скрепляют переднюю и заднюю стенку прочной проволокой.
  • Укладывают еще один слой камней.
  • Повторяют процедуру скрепления двух стенок.
  • Укладывают последний слой камней.

Стоит помнить о том, что плоские габионы можно заполнять сразу. В случае заполнения габионов слоями, нижний нужно засыпать камнем выше контейнера на 5 см, учитывая усадку.

Для прочности конструкции ее можно усилить прутьями, которые устанавливают внутри каркаса в полуметре друг от друга.

Как построить забор

В природном ландшафте забор из габиона станет идеальной защитой, который прослужит длительный срок без особого ухода. Особенностью строительства конструкции считают то, что для ее сооружения нужно больше места, чем для обычного забора.

Устанавливают каменную стену прямо на почву, без фундамента. Для ее надежной фиксации необходимо установить стальные столбы через равные промежутки.

  • В первую очередь нужно выкопать ямы под столбики. Глубина ям зависит от высоты будущего забора.
  • Столбы ставят в ямы с предварительно залитым бетоном, который подлежит тщательному уплотнению. При этом важно установить столбы ровно. От этого зависит плоскость забора.
  • Нужно дать время для затвердевания бетона (трое суток).
  • Вокруг забора закрепляют проволочный каркас, в который будет уложен камень. Работу выполняют при помощи гаек, хомутов и шайб. Для невысокого габиона можно сделать каркас из сетки рабицы.

  • После установки сетки не следует забывать об обработке проволоки антикоррозийными средствами.
  • Раскладывая камни, желательно сцеплять сетку растяжными скобами. Заполняют каркас равномерно. При этом целесообразно использование разноцветных камней и материалов редкой породы. Главное, чтобы внешний вид забора не выбивался из общего стиля участка.
Читать еще:  Молотковый паяльник своими руками

Очень оригинально смотрятся заборы, в которых чередуются камни со слоями плодородной почвы, с высаженными в ней неприхотливыми растениями.

Как видим, сделать габион по силам многим людям, но для того, чтобы он прослужил как можно дольше, важно придерживаться рекомендаций, изложенных в статье.

Видео

Посмотрите небольшое анимационное видео, в котором поэтапно показан процесс создания габионов:

В этом видео вы сможете увидеть разнообразные габионные конструкции:

Как сделать габион своими руками

  • 1 Разновидности
  • 2 Установка
  • 3 Видео
  • 4 Фото

В последнее время при создании ландшафтного дизайна для сооружения стен домов, заборов и других целей устанавливают габионы, представляющие собой металлический каркас в виде сетки, наполненный камнями. Эта своеобразная конструкция имеет много преимуществ. О том, как сделать габион своими руками, пойдет речь дальше.

Разновидности

Матрасно-тюфячный габион

Габионы могут иметь разные геометрические формы. Условно их можно разделить на три вида: коробчатые, плоские и цилиндрические.

Коробчатый

  • Для сооружения коробчатого габиона применяют металлическую конструкцию, длина которой может достигать 6 м, ширина – 2 м, а высота – 1 м. Так как такие конструкции разнообразны в размерах, то в дополнение к ним предусматриваются разделительные перегородки. Элементы такой конструкции могут свариваться или изготавливаться сетчатым методом. При этом отверстия могут быть прямоугольными или шестиугольными.
  • В одних конструкциях прутья свариваются под прямым углом в точках пересечения. При таком методе соединения получаются ячейки прямоугольной формы, при этом края конструкции скрепляются проволочной спиралью. Сетчатые контейнеры изготавливаются из сетки с прикреплением к ней скрученной вдвое проволоки, при этом получаются ячейки шестиугольного вида.
  • Плоские габионы небольшие в высоту – от 17 до 30 см. Они укладываются на неровные поверхности, повторяя каждый ее изгиб. С помощью габионов укрепляют склоны оврагов и берегов. Плоские конструкции также можно подкладывать под коробчатые габионы.
  • Цилиндрические габионы могут изгибаться в любую сторону, поэтому их применяют в качестве фундаментов под водой.

Цилиндрический

Установка

Перед монтажом габионов необходимо позаботится о приобретении сетки и камней определенного вида и размера, а затем приступать к установке конструкции. Чтобы габион был устойчивым, подготовке поверхности нужно уделить особое внимание. Для монтажа самого габиона потребуется небольшой лом, плоскогубцы, проволока и специальный степлер.

Стенки сетчатых ящиков и крышки коробчатых габионов, элементы которых соединяются сваркой, скрепляют специальными спиралями. В варианте с сетчатыми ящиками фиксация происходит за счет сгибания и обкручивания конструкции проволокой для обвязки. С помощью проволоки или спирали также соединяют в единое целое отдельные части габионов.

Монтаж

  • Габионы, которые имеют размер 1,5 м и более в высоту, устанавливают на искусственно созданные основания. Основание сначала насыпают, а затем уплотняют, при этом высота его не должна быть менее 0,25 м. Чтобы сетка с наполнителем из камня постоянно находилась в статическом положении и надежно держалась на основании, в грунт вколачиваются вертикальные металлические прутья, которые пронзают конструкцию габиона у его основания. При такой технологии изготовления поверхность будет выглядеть более ровной и привлекательной.
  • Если сетчатые контейнеры по высоте превосходят 0,5 м, то устройство габионов происходит в 3 захода. Сначала по высоте закладывается камнем треть конструкции, после чего противоположные стенки скрепляются специальными вставками, которые специально предназначены для сварных контейнеров, или стягиваются проволокой методом обычной вязки. Затем в сетчатую конструкцию укладывается еще одна треть камней, после чего они уже достигают 2/3 высоты габиона. В завершение остается досыпать последнюю треть камней, заполнить полностью конструкцию, после чего закрыть и зафиксировать крышку.
  • При использовании в ландшафтном дизайне плоских габионов их установку можно осуществлять не разбивая работу на этапы. Если же все-таки габион будет заполняться камнями послойно, то нужно иметь ввиду, что произойдет усадка камней примерно на пять сантиметров.
  • При сравнительно большой высоте габионов их части накладываются друг на друга, при этом сетка, покрывающая нижний слой, является дном следующей насыпной части. Как уже отмечалось, крепление конструкции проводится фиксирующими спиралями или проволокой из стали.

Крупные и визуально красивые камни нужно располагать по наружным контурам конструкции. Более мелкие и непрезентабельные осколки насыпаются в среднюю часть габиона.

Конструкция габиона должна быть устойчивой и крепкой. Для этого ее элементы нужно соединить внутренними металлическими распорками с промежутком между ними 0,5 м. Концы прутьев нужно зафиксировать, чтобы конструкция не развалилась. Работа по монтажу габиона завершается присоединением крышки к конструкции с помощью стальной вдвое скрученной проволоки. На предоставленных ниже фото можно увидеть, как выглядят смонтированные габионы во всей своей красе.

Видео

Посмотрев этот видеоролик, вы узнаете еще несколько полезных рекомендаций:

В этом немецкоязычном видеоролике проиллюстрирован процесс установки забора из габионов. Перевод не потребуется:

Забор из габионов

В качестве декоративной ограды

Укрепление прибрежной зоны

Скамья из габионов

Подпорная стенка

Крупные камни по краям

Клумба

Использование в строительстве

Украшение участка
