Аппарат для колки дров своими руками

Самодельные дровоколы – виды, конструкционные особенности

Дровокол своими руками

Самодельный дровокол сделать своими руками – задача не из легких. Но если вы все-таки решились на такой шаг, четко определитесь с задачами, которые он должен выполнять. Исходя из поставленных целей, нагрузки и интенсивности, с которой вы будете его использовать, и выбирайте подходящий тип оборудования.

Основные виды дровоколов

Дровоколы бывают механическими, винтовыми и гидравлическими. Они различаются по производительности и принципу работы. Самое мощное из них – гидравлическое оборудование. Такие дровоколы используются на промышленных предприятиях для заготовки дров в больших объемах.

Механическое оборудование для колки дров представляет собой нечто среднее между ручными дровоколами и станками с двигателем. Оно подразделяется на пружинное и редукторное, бывает с ножным управлением и ручным.

Винтовые дровоколы применяются преимущественно в домашнем хозяйстве. Они имеют очень простую конструкцию и могут быть как ручными, так и электрическими. Использовать винтовой дровокол сможет любой человек. Это самое доступное устройство для сборки своими руками. Чтобы изготовить дровокол самостоятельно, вам понадобится конус винтового дровокола.

Винтовой дровокол своими руками

Дровокол: какой выбрать

Если вы планируете массовую заготовку дров, выбирайте гидравлический дровокол. Для средней по объему рубки берите винтовой дровокол. Если дров нужно совсем немного, обратите внимание на механические дровоколы ручного типа. Для рубки пней от корчевки лучше всего подойдет конусный дровокол. Для колки подручного бросового топлива, например, для растопки камина берите сабельное или рычажное оборудование ножного типа.

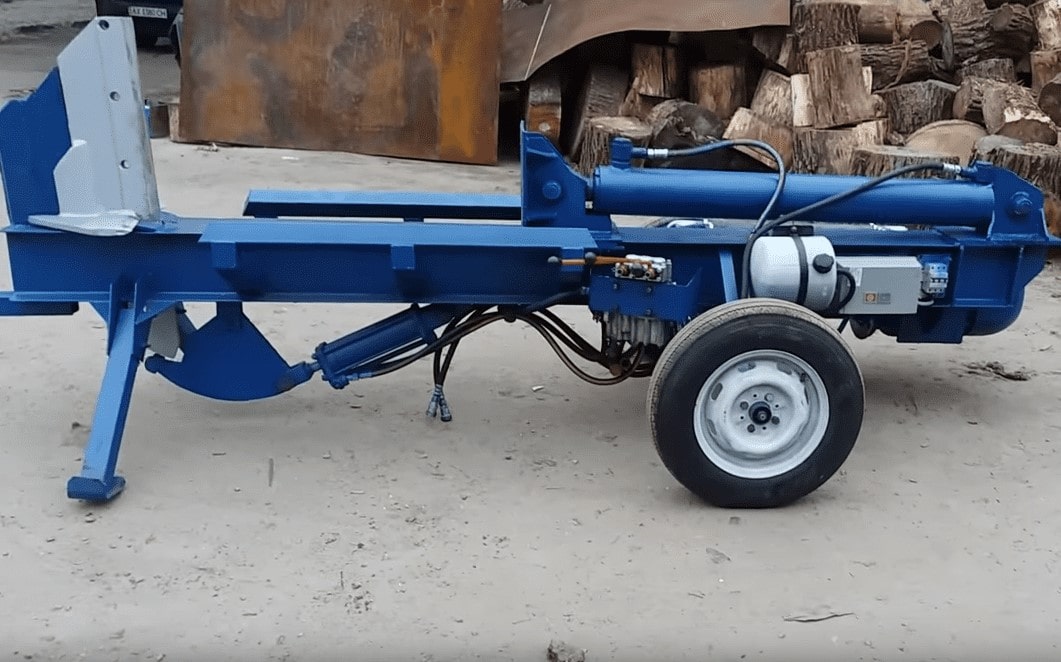

Гидравлический самодельный дровокол – конструкция, нюансы использования

Оборудование для рубки дров гидравлического типа может быть как электрическим, так и бензиновым. Бензиновые дровоколы обладают высокой мощностью и больше подходят для лесозаготовок, чем для использования в быту. Для домашнего применения и мелкого столярного производства вполне сгодится дровокол электрический со средним усилием – 3-5 т.

Дровокол гидравлический

Важно. Владение гидравлическим дровоколом предполагает наличие навыков работы и обслуживания гидросистем. В таком оборудовании нужно периодически менять масло. Оно тяжелее и больше винтового.

Винтовой дровокол — как сделать дровокол своими руками

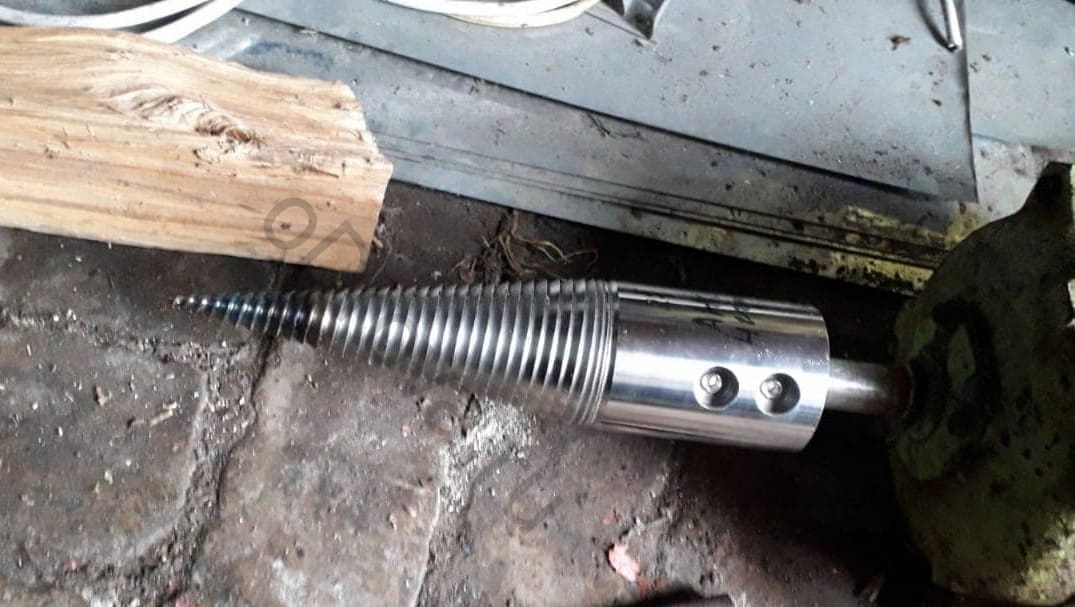

Принцип работы винтовых устройств для рубки бревен очень прост. Основным элементом такого дровокола является конус с нанесенной на него по всему периметру резьбой.

Конус винтового дровокола oDrova.ru

При работе он просто ввинчивается в полено и раскалывает его на несколько частей.

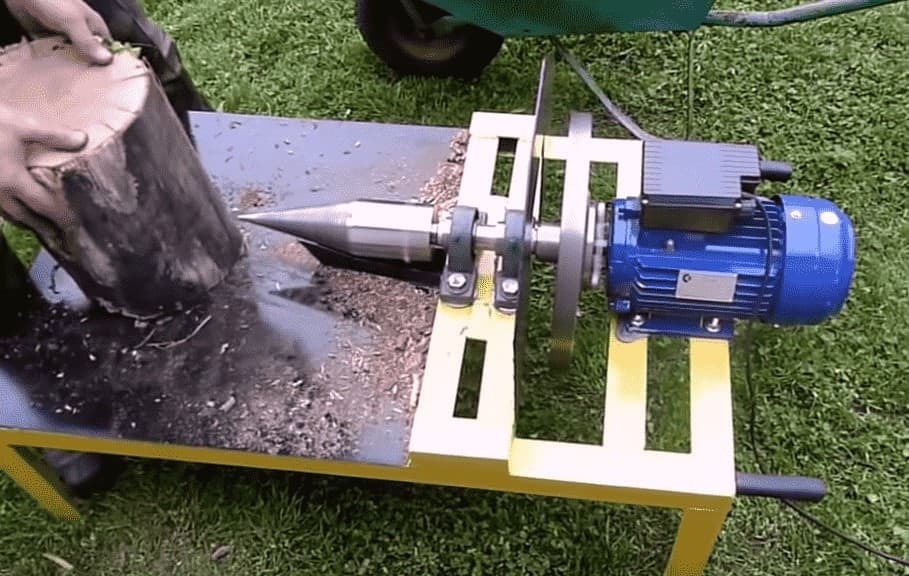

Устройство электрического винтового дровокола:

электродвигатель;
станина;
винтовой колун;
шкив;
приводные ремни;
клиновой упор;
опоры ведущего вала.

Все винтовые дровоколы подразделяются по типу загрузки на вертикальные и горизонтальные. Мощность такого оборудования зависит от производительности двигателя. Его оптимальные характеристики для домашнего использования – 3-5 кВт, частота вращения – 300-500 об/мин. Создавая дровокол своими руками, особое внимание уделяйте монтажу клинового упора и приводных механизмов. От правильной сборки этих узлов зависит не только удобство использования дровокола, но и его безопасность, производительность.

Электрический дровокол

Полезно знать: При самодельной сборке винтовых дровоколов очень многие мастера используют моторы от стиральных машин.

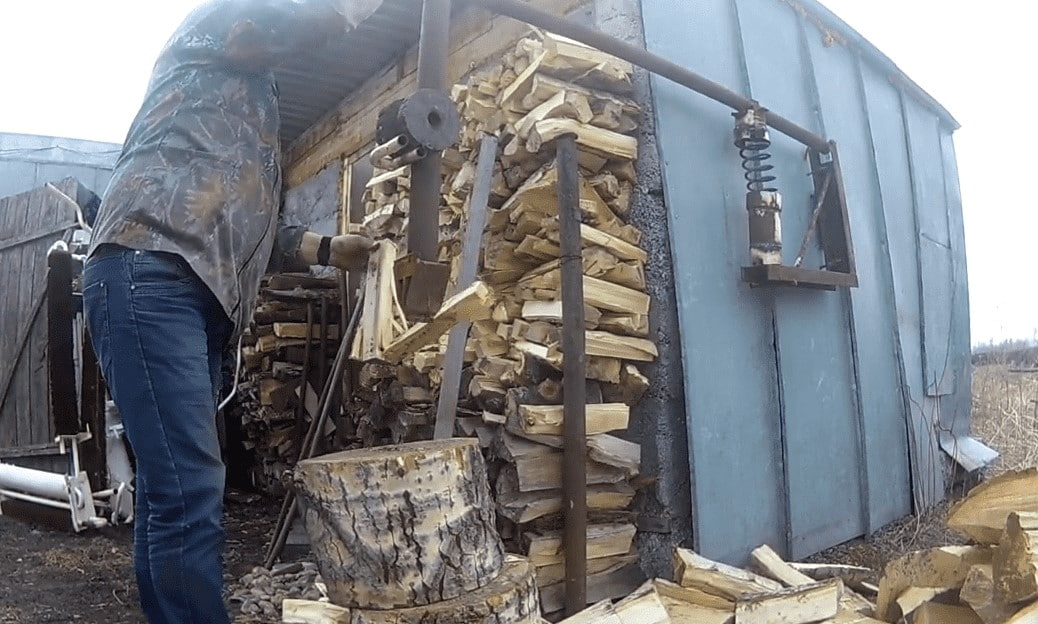

Самодельный механический дровокол ручной – устройство, конструкционные особенности

Механический дровокол состоит из рычага, колуна, опорной стойки, пружины или редуктора. В первом случаем механизм работает за счет энергии, образующейся при сжатии пружины. Дровокол с редуктором приводится в движение зубчатым колесом и шестерней.

Конструкционные особенности механического дровокола:

длина плеча рычага не менее 1,5 метров – чем больше, тем лучше;
вес колуна – от 10 до 50 кг;
форма колуна конусовидная.

Колун на таком оборудовании можно закрепить как неподвижно, так и оставить возможность для передвижения. При неподвижной конструкции дровокол будет работать инерционно. Если колун перемещается по рычагу, устройство может быть нажимным. Особое внимание при конструировании такого изделия следует уделять пружине. От ее правильного подбора и установки зависит безопасность всего процесса колки. Если ее крепеж осуществлен неправильно, пружина может сойти с пяток при полном размахе, что приведет к неизбежному травматизму.

Пружинный дровокол

Основное отличие механического дровокола от других типов приспособлений для рубки дров – это необходимость прилагать физические усилия при работе с ним. С одной стороны, это не очень удобно, с другой – намного более безопасно.

Читать еще:  Шлифовка древесины своими руками

Делаем приспособление для колки дров своими руками

В наше время печное отопление постепенно уходит в прошлое. В большинстве частных домов, как и в квартирах, имеются батареи, дополнительно для обогрева помещения используются электрические конвекторы. Однако, многие дачники и сельские жители не спешат расставаться с русскими печками. Добротно сделанные печи обладают множеством преимуществ: они дают много тепла, в печи можно готовить вкусные блюда и делать домашний хлеб. А если в доме есть печка, значит, нужно заготавливать впрок дрова.

Конечно, можно купить дрова по объявлению в местных газетах. Обычно таких объявлений много, но производители отопительного материала часто обманывают покупателей, предлагая некачественный товар по высокой цене. Поэтому большинство любителей печного отопления предпочитают заготавливать дрова самостоятельно. На Руси колка дров считалась традиционно мужской работой. Но если приспособление для рубки удобное и не тяжелое по весу, с этой работой прекрасно справится женщина или подросток. Проще всего работать, используя колун, изготовленный своими руками в домашних условиях.

Почему стоит смастерить колун

Колун — это простейшее устройство для колки дров. Конечно, можно приобрести такой топор в специализированном магазине или заказать на тематическом интернет-сайте. Однако, стоимость таких приспособлений промышленного производства порой доходит до двадцати тысяч рублей. Есть смысл покупать такие вещи только в том случае, если на отопление помещения идет очень много дров. Если же речь идет о небольшом домике, в котором проживает семья из трех-четырех человек, покупать такой «гаджет» нерентабельно. Гораздо проще смастерить колун своими руками, и вот почему:

  1. Работать с механическим колуном проще и безопаснее, чем с электрическим.
  2. Если мастер делает колун своими руками, он адаптирует его «под себя», самостоятельно выбирая вес, длину рукоятки, ширину и остроту лезвия;
  3. Затраты на изготовление колуна в домашних условиях гораздо меньше, чем затраты на покупку и доставку современного электрического оборудования для раскола дров;
  4. Если топор удобный и нетяжелый, с ним легко справится женщина. А с электрическим оборудованием представительницы прекрасного пола могут не разобраться.

Простейший колун, изготовленный своими руками, выглядит примерно так же, как обыкновенный топор, но с небольшой особенностью.

Процесс изготовления топора

Маленький «секрет» колуна, сделанного своими руками, заключается в том, что у него смещен центр тяжести. Колун с «секретом» представляет собой топор, в лезвие которого аккуратно встроена изогнутая деревянная палка. Во время рубки эта палка играет роль рычага и помогает раскалывать поленья, не прилагая особых усилий. Благодаря смещенному центру тяжести сила, которую дровосек вкладывает в удар, увеличивается в несколько раз. Для того чтобы сделать приспособление для колки дров своими руками, понадобится:

  • древесина твердых пород для изготовления рукоятки, лучше — берёза;
  • сталь для изготовления топорища (лезвия).
  • длинная изогнутая палка, которая используется для создания смещенного центра тяжести;
  • токарный станок для изготовления деревянных деталей;
  • инструмент для заточки лезвия.

Сначала на токарном станке вытачивается рукоятка, длину мастер может регулировать «под себя». Не рекомендуется делать рукоятку слишком короткой, так как работать будет неудобно. Если же рукоять будет чересчур длинной, из-за этого уменьшится сила, вложенная в удар. Идеальный вариант — измерить длину рукоятки у стандартного топора промышленного производства и придерживаться этой длины (с незначительными погрешностями в ту или иную сторону, учитывая физическое телосложение того, кто будет колоть дрова). Если у дровосека длинные руки, рукоять может быть немного короче нормы. И, наоборот, для человека с короткими конечностями лучше немного её удлинить.

Второй этап работы — изготовление, заточка и максимально надёжное крепление лезвия к рукоятке. Далее, у колуна смещается центр тяжести, для этого в лезвие аккуратно встраивается длинная изогнутая палка. После этого самодельный колун готов к использованию.

Как правильно колоть дрова

Многие дачники колют дрова, положив полено на землю, но бывалые дровосеки категорически не рекомендуют так делать, и вот почему:

  1. Это опасно, потому что можно попасть топором по ноге и получить серьезную травму.
  2. Это неудобно, потому что дровосеку приходится низко наклоняться. Особенно тяжело нагибаться тучным людям.
  3. Это плохо влияет на качество дров, так как полено, лежащее на земле, моментально отсыревает.

Лучше всего для колки использовать специальную металлическую конструкцию, напоминающую по своей форме станок. Посередине станка находится желоб, в который помещается полено: здесь оно надежно закрепляется и не выскакивает. Когда полено, или «чурбан», ровно лежит на своем месте, дровосек берет колун и поднимает его вверх для удара и резким движением опускает его на полено. Если удар сделан правильно, чурбан раскалывается на части. Главное — правильно рассчитать силу удара, тогда эти части получатся ровными и аккуратными, но это приходит с опытом.

Никогда не стоит поднимать колун слишком высоко, потому что сила удара от этого не увеличится, а, наоборот, ослабнет. Также не стоит размахивать топором перед тем, как совершить удар: тратить лишние силы дровосеку ни к чему.

Читать еще:  Станок для УШМ своими руками

Хранение поленьев

Когда все дрова расколоты, их нужно сложить в поленницу. Типичная ошибка многих дачников и сельских жителей заключается в том, что они сваливают готовые дрова в кучу. Так делать нельзя, потому что шаткое сооружение может быстро развалиться, если хотя бы одно бревно лежит неудачно. Но самое главное, что дрова, сваленные в кучу, плохо сохнут, а, значит, они могут заразиться грибком и плесенью.

Складывать дрова нужно аккуратно, примерно так же, как дети, играя, складывают кубики конструктора. Чурбаки, красиво уложенные в поленницу, эффектно выглядят и производят приятное впечатление на соседей по даче. Также их удобно доставать, когда возникает необходимость принести несколько полешек домой. Хранить дрова нужно только под специальным навесом, чтобы на них не попадал дождь. Если же они находятся на открытом воздухе, следует накрывать древесину от дождя брезентом или полиэтиленовой пленкой.

Люди, которые покупают дрова по объявлению, часто жалуются на сырость привезенной древесины. В таком случае поленья нужно сразу же просушить и только потом сложить в аккуратный штабель.

Если в одном из чурбанов завелся жук-древоточец или другой паразит, такое полено нужно сразу же отправлять в печку. Паразиты опасны тем, что они постепенно разрушают древесину, а также делают дрова более уязвимыми к грибку и плесени. Периодически поленья нужно осматривать и проверять, в каком состоянии они находятся, и если они сложены красиво и аккуратно, сделать это будет совсем несложно.

Колка дров при помощи самодельного колуна — это не так сложно, как кажется. Главное, чтобы топор был удобный и достаточно острый. Существует распространенное заблуждение о том, что острым топором можно легко травмировать себя. На самом деле, дровосеки чаще всего получают травмы именно из-за того, что колун недостаточно хорошо заточен. Сделав топор своими руками и адаптировав его «под себя», дачник или сельский житель сможет заметно облегчить ежегодную работу по заготовке топлива для русской печки. Это гораздо проще и дешевле, чем покупать дорогостоящее оборудование или приобретать чьи-то дрова сомнительного качества.

Как смастерить простейший дровокол за полчаса

Заготовка дров на зимний период достаточно трудоемкое и хлопотное занятие, требующее к себе особого внимания. Одной распилкой дело не обходиться, необходимо дрова после этого расколоть и аккуратно сложить в сарае или в другом сухом месте. Самой сложной частью во время работы считается именно расколка. Это физически сложный процесс, который не все могут сделать. Здесь нужны сильные руки и хорошая выносливость.

Но в современном мире уже давно нашли решение данной проблемы и заменили обычный топор на дровоколы, которые позволяют существенно облегчить заготовку дров. Он экономит не только силы, но и время, упрощая жизнь.

Дровокол можно не только приобрести в магазине, но и сделать самостоятельно, что позволит существенно сэкономить денежные средства. А сборка не отнимет много свободного времени.

Принцип работы дровокола

Дыроколы не все одинаковые, они различаются по своему принципу работы, поэтому принято выделать: механические, гидравлические и дровоколы-шурупы. Они схожи только в одном – позволяют оптимизировать затраченное на раскол время и облегчить физические усилия, прилагаемые человеком.

Механические модели. Являются несложными и простыми в работе. Предназначены для раскола чурок, которые не длиннее 50 сантиметров. В основе находиться конусный шуруп. Его принцип работы в том, что ввинтится в полено, и расколоть его. Помимо этого, еще одной важной деталью является его двигатель. Используют 2 вида, которые работают на бензине и на электричестве. В быту лучше всего подойдет электрический.

Основной принцип работы заключается в следующих моментах:

  • дровокол ставиться на твердое основание;
  • рукоятка стопора приподымается для перемещения упора напротив лезвия самого колуна;
  • полено размещается между лезвием и колуном, затем опускается упор;
  • после нажатия на педаль внизу, полено с легкостью раскалывается.

Дровокол-шуруп. Его придумал мастер самоучка. Станок набирает особую популярность благодаря своей простоте в использование. Состоит из станины, где крепится специальный двигатель. Благодаря редуктору, приводится в работу вал, который с помощью закрепленного конуса раскалывает дрова.

Важно! При работе с колунами необходимо соблюдать технику безопасности и обязательно работать в очках так, как скалки от бревен могут поранить глаза.

Гидравлические модели. Являются самыми мощными экземплярами, и в основном применяются на предприятиях. Он справляется с любым типом и породой дерева, а так же с любым размером и толщиной. Во время работы использует сжатую жидкую энергию, которая помогает ему выполнять поставленную цель.

Простой вариант колуна своими руками

Предложенный вариант создания колуна имеет некие сходства с колодезным журавлем. Разница в том, что ведро заменяет приделанная ручка. Стойку с перекладиной нужно соединить с помощью шарнира. Единственный недостаток в том, что его придется время-от-времени смазывать.

Читать еще:  Домкрат винтовой механический своими руками

Принцип работы очень прост: чурку нужно поставит на ровную устойчивую поверхность, подставку, рычаг рывком падает вниз, а колун под воздействием силы тяжести ускоряется, что приводит к раскалыванию полена. При повторении процесса, можно получить с каждым разом более тонкие куски.

Дровокольный станок своими руками и виды дровоколов

Любой технологический процесс (в т. ч. и колка дров), выполняемый вручную — довольно трудоёмкое и тяжёлое занятие, отнимающее уйму времени. Наши предки именно так и вели заготовку дров для отопления дома и бани, но сейчас, с появлением современной техники, заготавливать дрова стало намного проще и быстрее. Так, на смену устаревшему колуну, пришёл более усовершенствованный прибор — дровокол.

Классификация дровоколов

Станки для колки дров делятся на:

  • Профессиональные дровоколы. Это многофункциональные механизмы, способные выполнять операции не только по расколу дров, но также по подаче брёвен, их торцеванию по необходимой длине и отводу уже готовых поленьев.
  • Домашние дровоколы. Единственной функцией такого станка является раскалывание дров. Этот вариант дешевле профессионального и отличается малыми габаритами и небольшой мощностью.

По типу двигателя:

    • Конусный электрический дровокол. Вместо ножа, механизм имеет конус с резьбой, который расщепляет полено, вкручиваясь в него. Именно такая модель дровокола лучше всего подойдёт для самостоятельного изготовления.
    • Гидравлический дровокол. Нож, при помощи гидравлического насоса, с огромной силой вдавливается в полено и оно раскалывается.

    Как самостоятельно изготовить дровокол?

    Не каждый хозяин собственного подворья или просто дачник сможет себе позволить купить готовое дровокольное устройство в магазине. Но можно попытаться сделать бюджетный вариант дровокола самостоятельно. Как уже говорилось ранее, самым простым в изготовлении является конусный дровокольный станок.

    Виды самодельных дровоколов

    Бытовой дровокол может быть стационарным или мобильным (оснащён колёсами). Какая именно модификация нужна определяет каждый хозяин частного подворья сам. Бытовые приборы для колки дров могут быть снабжены бензиновым двигателем или электромотором. Дровокол с электрическим приводом обычно питается от однофазной сети.

    Если возможность использования электроэнергии отсутствует, можно оснастить конструкцию бензиновым двигателем, мощность которого должна быть не менее 5 кВт. Рабочим элементом у большинства самодельных конструкций является конус с винтовой нарезкой. Надёжную работу такого механизма обеспечивает упорная резьба: она лучше входит в древесину и меньше подвержена истиранию.

    Изготавливаем винтовой дровокол своими руками

    Такой прибор состоит из следующих элементов:

    • станина — металлический каркас;
    • электродвигатель с ремённой или цепной передачей;
    • винтовой конус с резьбой;
    • блок ведущего вала.

    Самым сложным в изготовлении конструкции является конус, который вкручиваясь в полено, раскалывает его. Деталь можно выточить самостоятельно на токарном станке либо заказать специалистам. Если вы не имеете возможности заказать изготовление детали и у вас нет токарного станка, можно воспользоваться болгаркой. Для этого болгарку из металла необходимо насадить на штив электродвигателя и после того, как она свободно начнёт вращаться, просто равномерно со всех сторон снимайте металл.

    Готовый конус насадить на вал, снабжённый подшипниками необходимого размера. На конец вала предварительно насаживается фланец со звёздочкой от мотоциклетного колеса. Конус закрепляется болтом либо штифтом. Таким образом, в случае заклинивания, его легко можно снять с вала либо газовым ключом вывернуть из полена. Если конус прикрепить к валу электродвигателя капитально, то есть без возможности его демонтажа, в случае поломки придётся снимать всю цепь привода, так как вал электродвигателя в обратную сторону поворачивать нельзя.

    Из двух гаек и труб соорудить распорку и вставить её между двигателем и валом. При помощи этой распорки цепь будет натягиваться.

    Будьте осторожны! Ни в коем случае не устанавливайте конусную насадку на вал двигателя напрямую, так развиваемая им мощность достигает 3 тыс. об/мин. Для самодельного дровокольного станка это слишком много. Его максимальная мощность всего 400 — 600 об/мин. Для передачи вращения от редуктора двигателя к конусу, необходимо сделать цепную или ременную передачу, которую следует обличить в защитный кожух.

    Выполнение всех работ, связанных с электричеством следует поручить профессионалам.

    Дровокол своими руками. Видео

    Итак, использование современных дровоколов существенно облегчает процесс заготовки дров как на крупных лесозаготовительных предприятиях, так и в небольших частных хозяйствах. Прибор лёгок в применении, что позволяет справиться с ним даже женщинам и пожилым людям. При условии соблюдения всех правил безопасности и эксплуатации, касающихся защиты механизма от сырости и влаги, а также электрической части, дровокол прослужит вам долгие годы.
