Органайзер для сверл своими руками

Органайзер для сверл из футляров для зубных щеток

У многих из нас имеются сверла разных диаметров, и разное количество, вот так и у меня. И мне захотелось их немного упорядочить, что из этого вышло, смотрите дальше. Постарался все подробно показать!

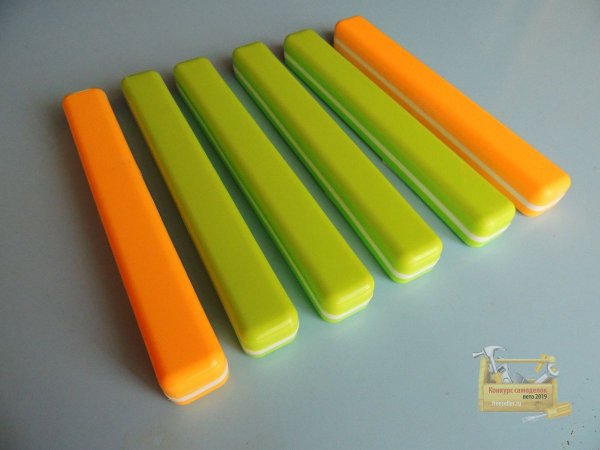

Для начала мне понадобились 6 футляров для зубных щеток.

Изготовление

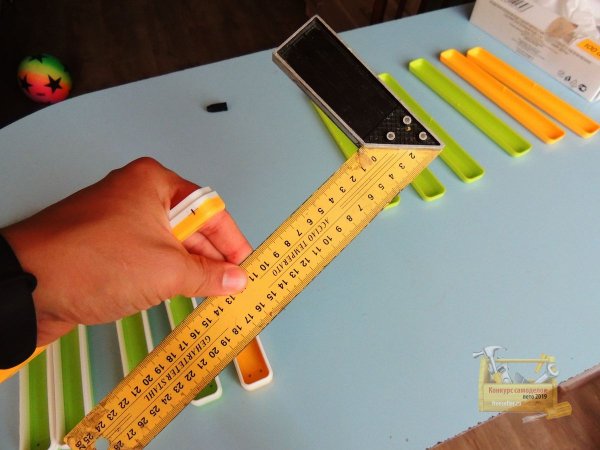

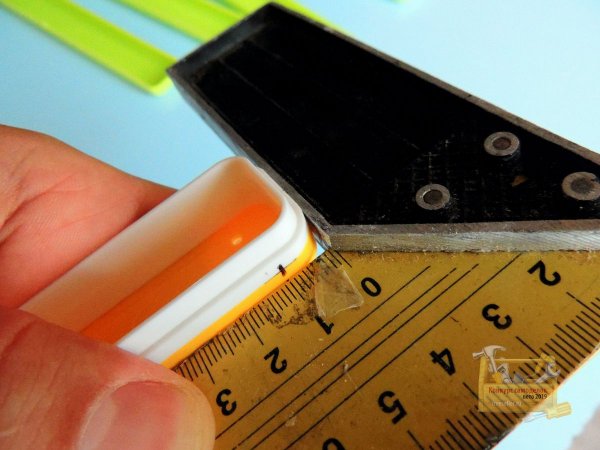

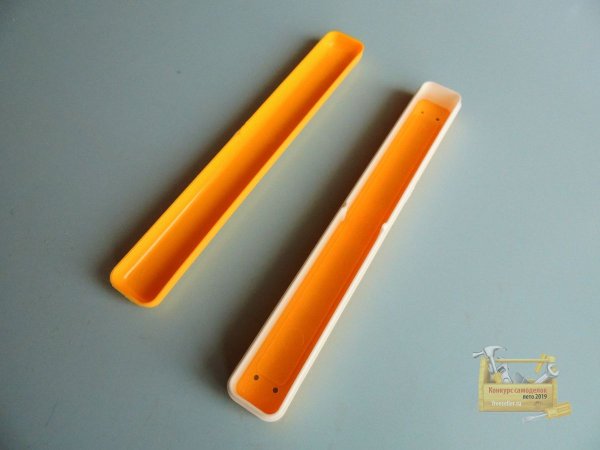

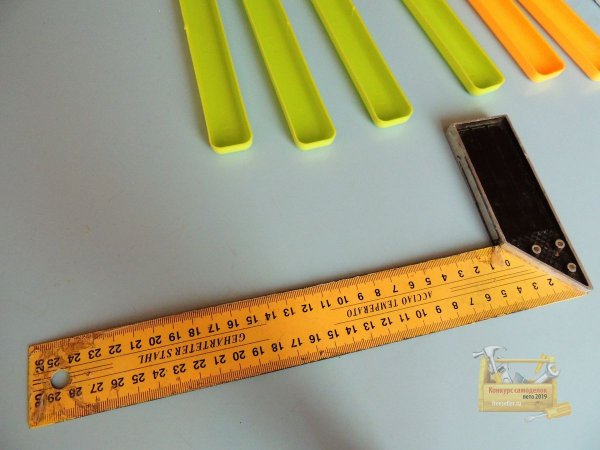

Открыл их, взял угловую линейку, нанес разметку 1 см от края.

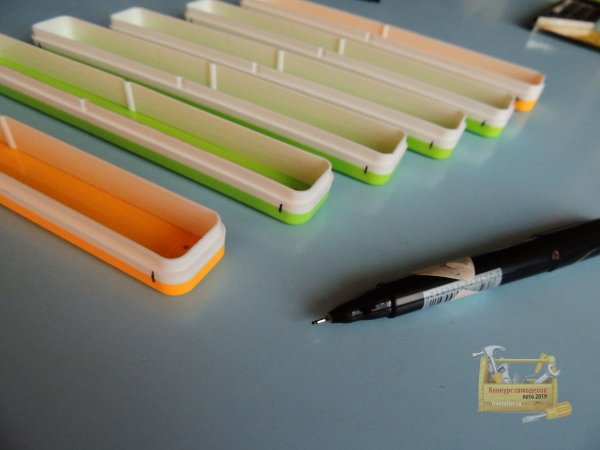

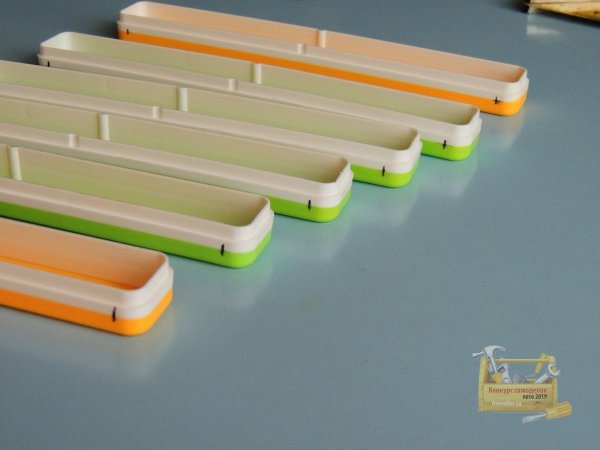

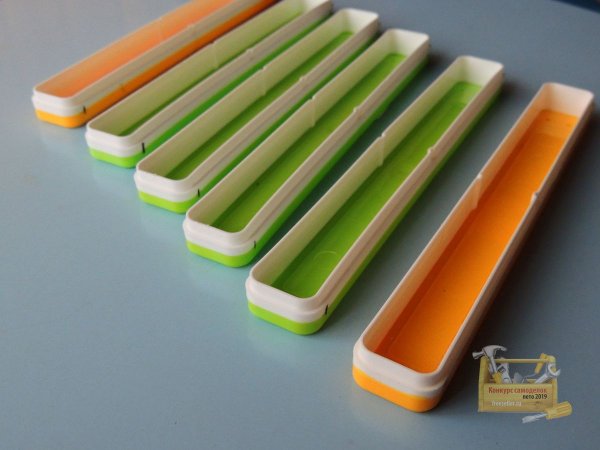

По 4 метки на футляр с обеих сторон.

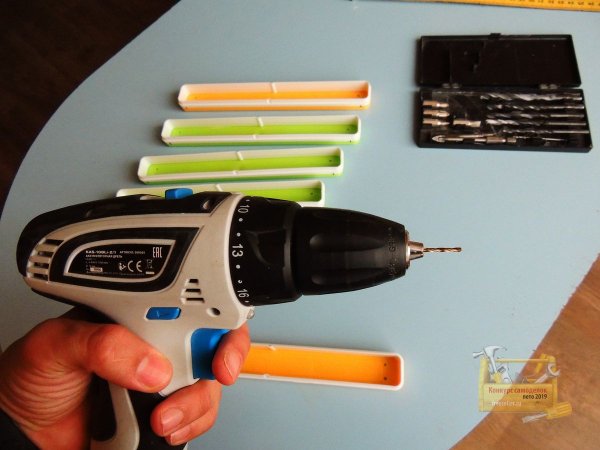

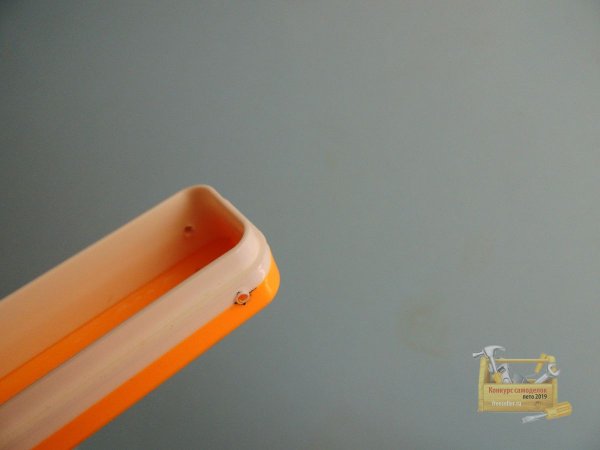

Затем взял тонкое сверло и сделал отверстия.

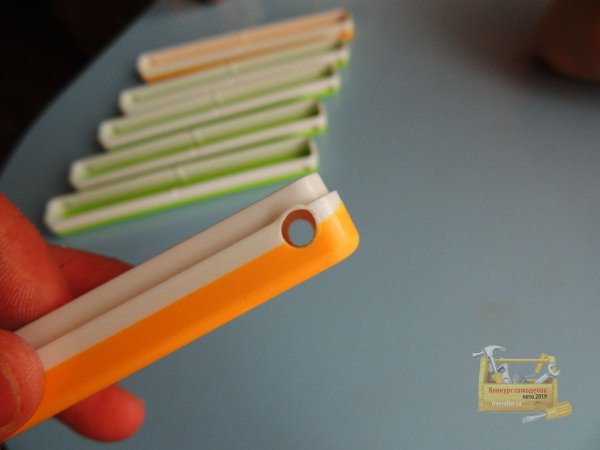

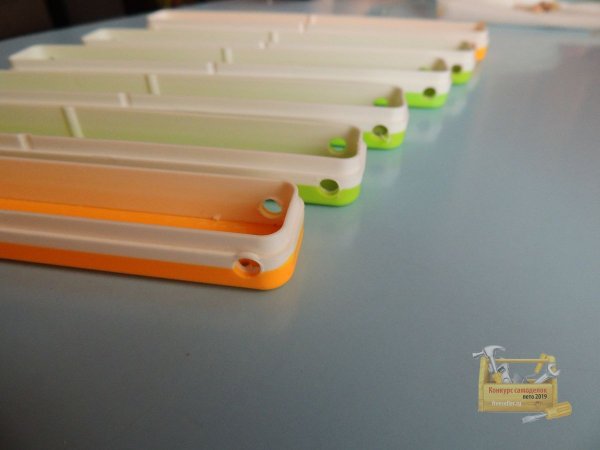

Далее рассверлил сверлом 5 мм, затем 7 мм.

Отверстие делал под шпильку 6 мм.

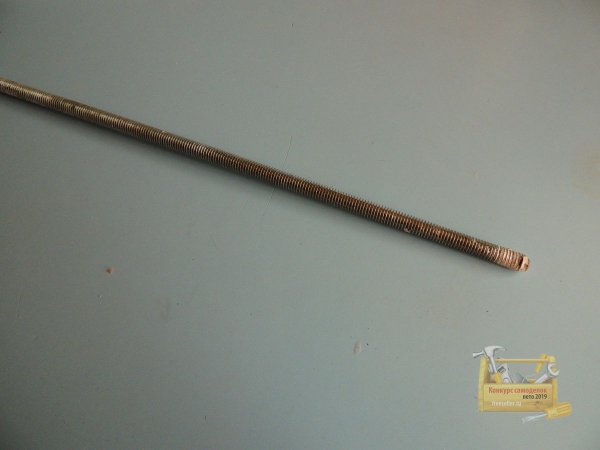

Отмерял примерную длину 21 см каждая.

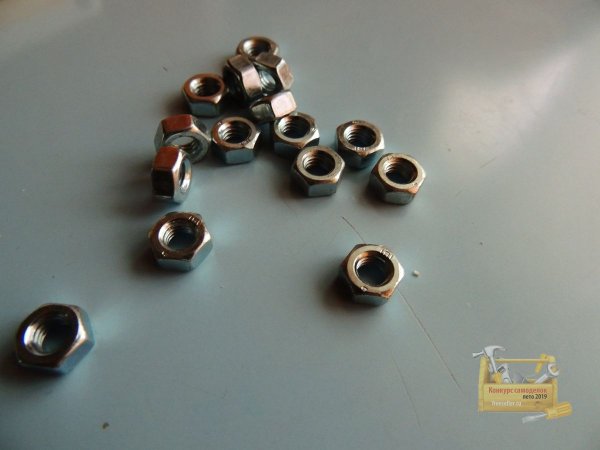

Взял гайки под шпильку 6 мм, всего понадобится 10 штук.

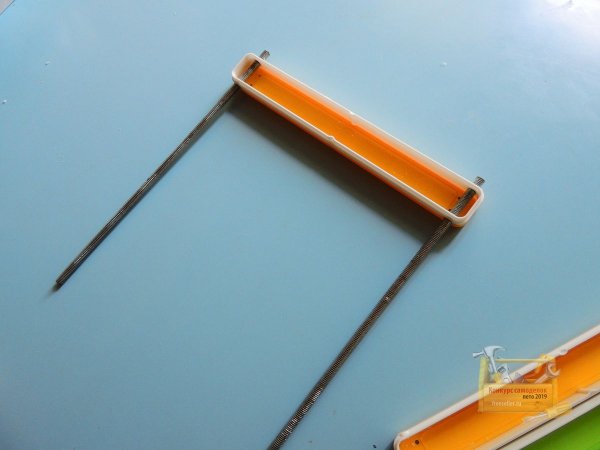

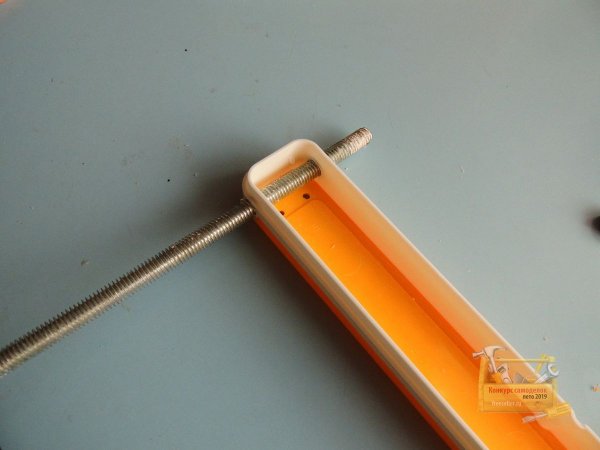

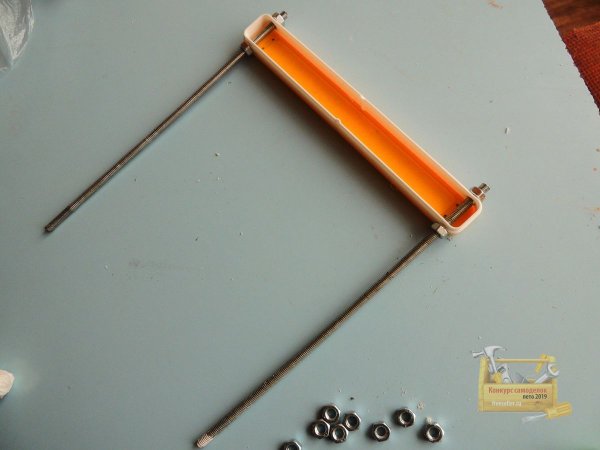

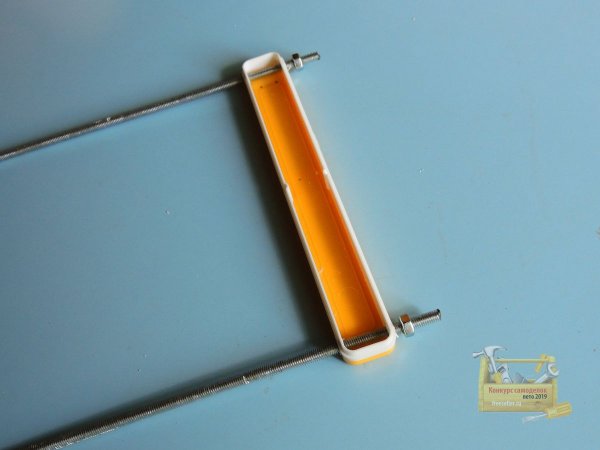

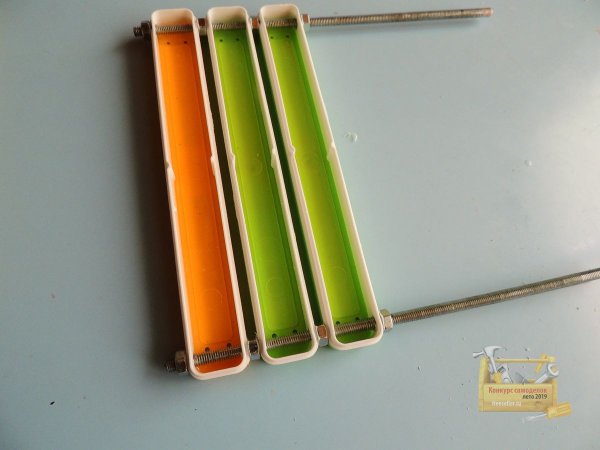

Начал нанизывать футляры на шпильку, для того, чтобы в дальнейшем удобно было открывать футляры, накручиваем гайку между ними, тем самым создаем зазор.

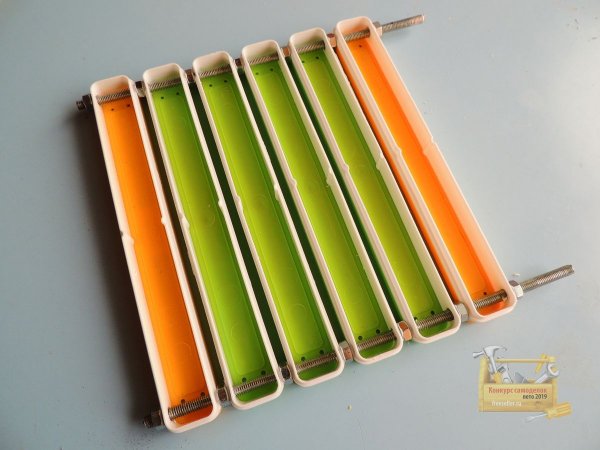

Добавляем нужное количество под свои нужды.

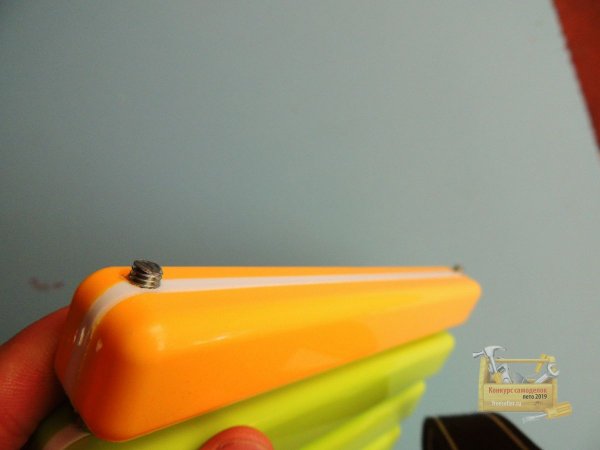

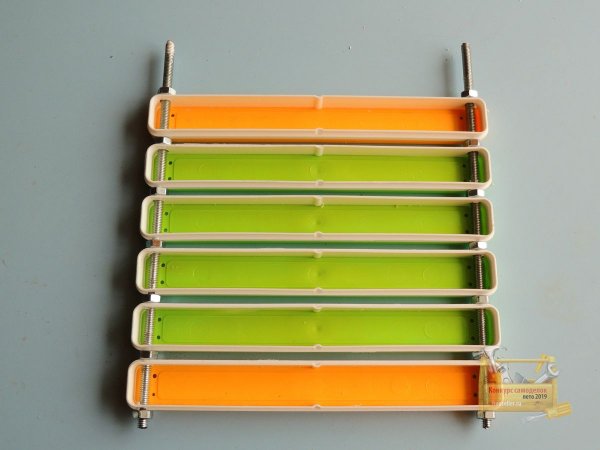

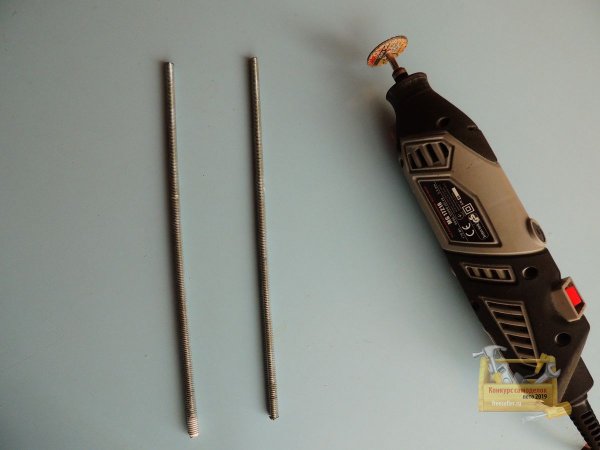

Теперь, когда все футляры на своем месте, срезаем лишнюю длину шпильки.

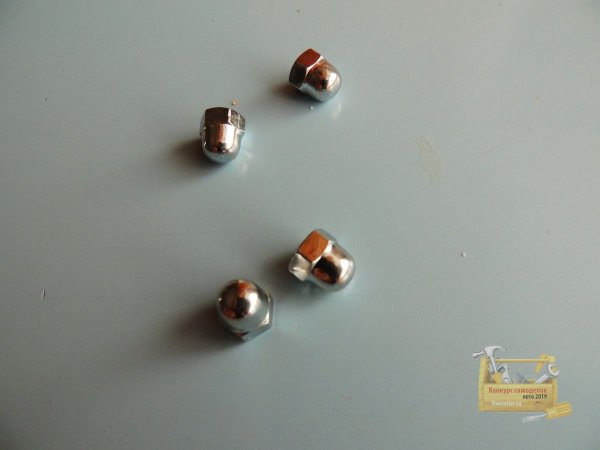

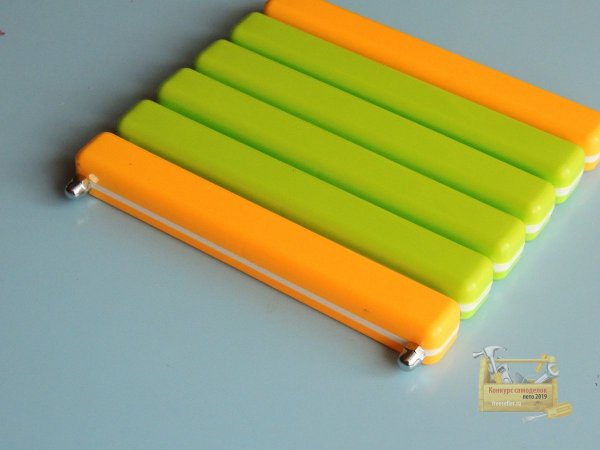

Для того чтобы это все добротно смотрелось, накручиваем колпачковые гайки.

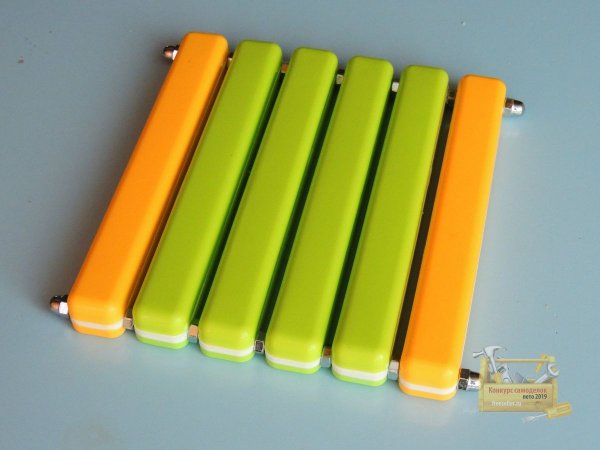

Смотрим, что получилось.

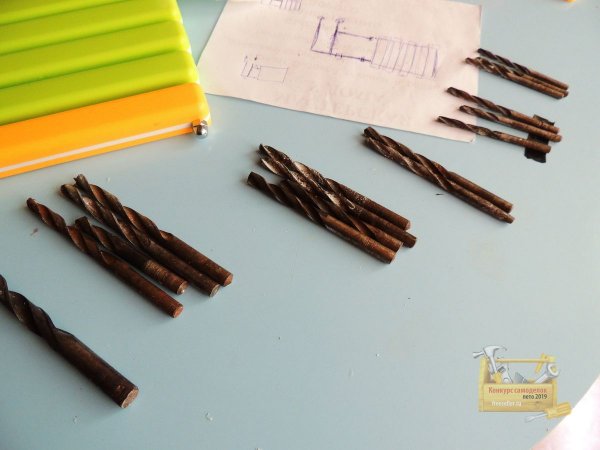

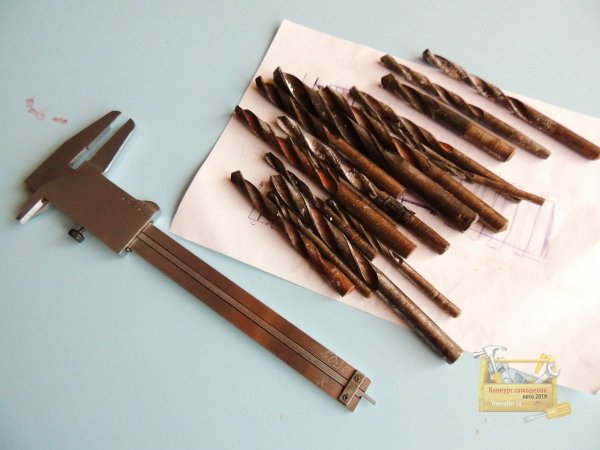

Теперь берем свои сверла, если не знаем их диаметр, замеряем штангенциркулем, и раскладываем по диаметру.

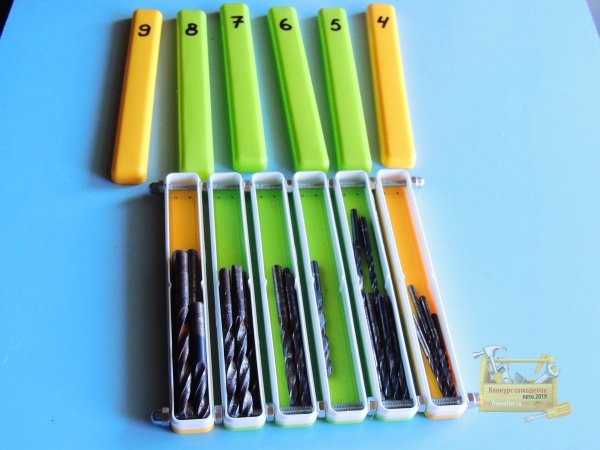

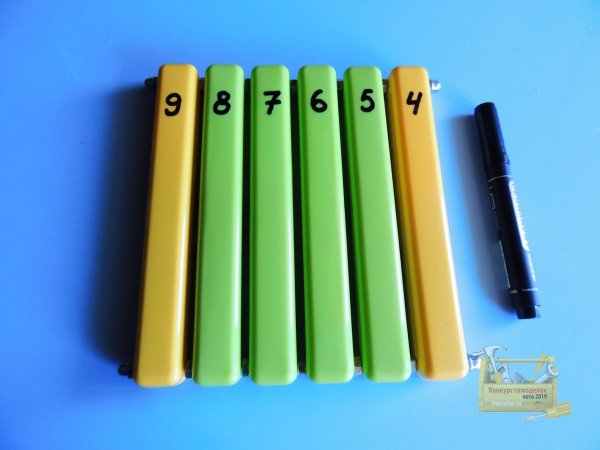

Далее, когда все готово подписываем футляры, взял обычный перманентный маркер.

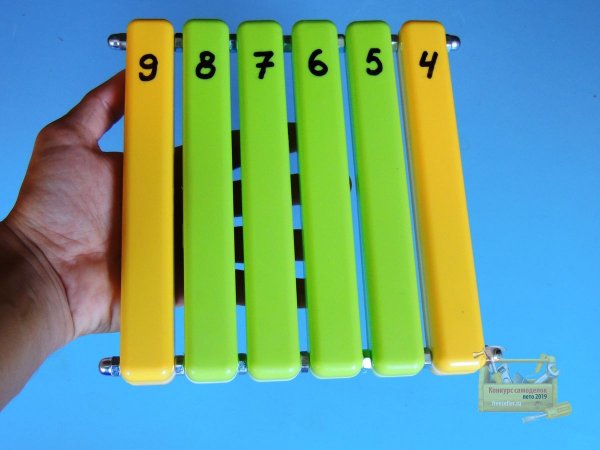

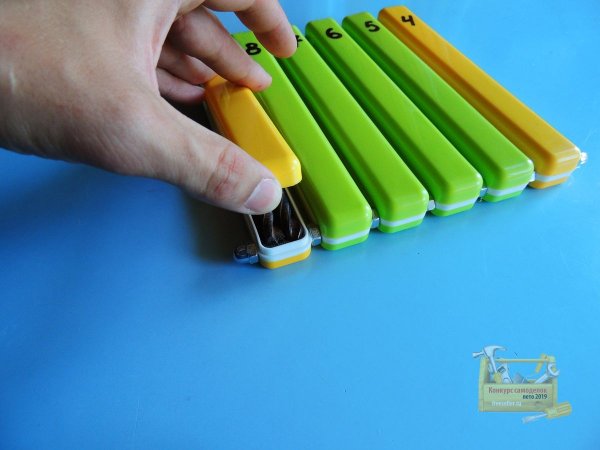

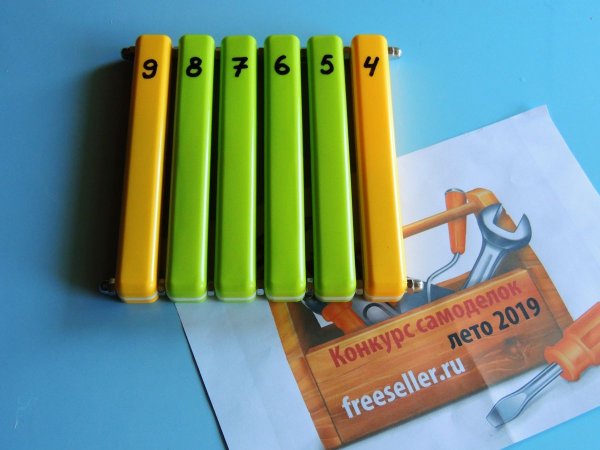

Вот в принципе и все, удобный футляр для сверл готов.

Таким образом, потратив 30-45 минут можно изготовить удобный органайзер!

Делал под свои нужды, поэтому расположил только те сверла, которые у меня были, более мелкие, у меня лежат в другом приспособленном месте. В общем, органайзер получился удобным, и теперь сверла лежат на своем месте!

Подставки и органайзеры для сверл: делаем своими руками и храним сверла правильно

Порядок при хранении сверл позволяет не только всегда поддерживать их в работоспособном состоянии и чистоте, но и в любой момент найти инструмент требуемого диаметра. Для этого можно самостоятельно изготовить органайзер для сверл, используя простейшие материалы, которые всегда есть в наличии в любой домашней мастерской.

Хранение сверл в выдвижном ящике под крышкой стола

Как правильно организовать хранение сверл

Для хранения сверл можно придумать органайзер собственной конструкции или использовать варианты, которые уже опробованы другими домашними мастерами. Главное, чтобы такое приспособление обеспечивало удобное хранение сверл и позволяло быстро найти требуемый инструмент в любой момент.

Органайзеры для хранения сверл можно делать из любых подручных материалов. Это могут быть обрезки деревянных брусков, детали от старой мебели и многое другое.

Этот органайзер для сверл сделан из обрезков алюминиевого профиля

Подставка для сверл обязательно делается с отверстиями. Расстояние между отверстиями, как и их диаметр, выбираются в зависимости от поперечного сечения инструмента. Глубина отверстий, как правило, выполняется в пределах 25 мм. Чтобы сверла в самодельном органайзере было удобно находить, ниже каждого отверстия для хранения можно сделать наклейку, на которой будет написан диаметр инструмента.

Форма и габариты самодельного органайзера для хранения сверл могут быть любыми – все зависит от предпочтений конкретного мастера.

Простая подставка под сверла из дощечек

Изготовление органайзера для сверл

Сделать органайзер для сверл своими руками можно из футляра, в котором раньше хранилась видеокассета. Эти футляры, отличающиеся компактными размерами, позволяют тем не менее удобно хранить в них довольно много инструментов. Кроме того, такой пластиковый кейс закрывается, защищая содержимое от влаги и пыли.

Для реализации этой идеи можно использовать и другой подходящий футляр

В первую очередь необходимо изготовить две подставки, которые позволят не только компактно разместить инструмент в коробке для хранения, но и не дадут сверлам тереться друг о друга и затупляться. Каждая подставка для сверл изготавливается из деревянного бруска, в котором высверливаются отверстия.

Поверхности брусков, на которых будут выполняться отверстия, срезаются под наклоном. Таким образом, инструменты в органайзере будут располагаться по каскадному принципу, что очень удобно.

Читать еще:  Каким сверлом сверлить керамическую плитку

В качестве держателей брусков используются винты

Сама коробка для сверл, которая, как уже говорилось выше, будет изготовлена из пластикового кейса для видеокассеты, в большой переделке не нуждается. В будущем органайзере необходимо только разместить специальные держатели, на которых будет фиксироваться каждая подставка под сверла. Изготовить эти держатели можно из болтов небольшого диаметра, которые будут вставляться в отверстия, просверленные в боковой части пластикового кейса. Подставки, надетые на держатели, могут свободно поворачиваться, что позволяет менять их положение при закрывании и открывании коробки.

Чтобы сверла более надежно удерживались в органайзере, к нижней части каждого бруска можно приклеить магнитные полоски или использовать для этих целей магнитный держатель для ножей. Под пленкой, которая есть на верхней части футляров от видеокассет, можно разместить листок с перечнем инструментов, которые хранятся в таком кейсе.

Таким образом, сделать свой органайзер, обеспечивающий аккуратное хранение инструмента, совсем несложно. Такие компактные пластиковые кейсы без проблем помещаются в ящики рабочего стола или укладываются на полки, где они тоже не займут много места. Самодельный органайзер раз и навсегда снимет вопрос о том, как хранить сверла в порядке и в исправном состоянии.

Сообщества › Гаражные дела › Блог › Маленькие удобства (органайзер для сверл)

Продолжаю обустраивать гараж маленькими удобствами.

Как правило в ящиках и на полках всегда скапливается масса всяких инструментов и приспособлений. Последние работы были связаны с большим количеством отверстий в металле. А свела все по разным коробочкам. Для того, что бы найти нужное сверло, порой уходит довольно много времени. И вот, блуждая по интеу обнаружил интересный органайзер для сверл. А когда узнал где производят — поехал и купил.
Сделано добротно и что важно очень удобно. Теперь найти нужно сверло дело пары секунд 🙂

Цена вопроса 1000р.

Смотрите также

Комментарии 38

Больше всего мне понравилось 9.5 М11.

Я тоже не встречал такой резьбы в живую. Хотя в справочнике таковая присутствует.

Может ее есть смысл скрыть лаком, чтоб не впитывала всякое разное, что бывает в гараже?

И желательно матовым

Тут не скажу
По мне, так главное, чтоб меньше пачкалось и легко протереть можно было)

Протереть можно будет, просто вид с матовым лаком останется такой же крутой)

С темным или матовым лаком будут плохо надписи читаться.
Сейчас покрыто бесцветным.
Обещали стойкость к маслам и растворителям

Может ее есть смысл скрыть лаком, чтоб не впитывала всякое разное, что бывает в гараже?

Так он покрыт лаком.
Этот вопрос я сразу задал.

Ну тогда вообще класс если она уже покрыта, вид имеет.

Может ее есть смысл скрыть лаком, чтоб не впитывала всякое разное, что бывает в гараже?

Признал для себя, что дерево хорошо парафиновой мастикой покрывать.
Себе в качестве верстака положил 2-х метровую дверь (шпунтованная 50-ка под шпоном) a.d-cd.net/ecb694as-960.jpg. Текстура “живая” остается.
Уж года 2 как служит верой и правдой. Пятна оставляет только ацетон (белеет). Но прекрасно затирается тряпкой.

Идея добротная, но, конечно, перемудрили с шагом сверел. Впрочем, всем не угодишь.

Заканчиваю обустройство гаража и думаю заказать у них такой же органайзер для метчиков и плашек. Но по своим размерам.
Что бы на полку и в ящик вписались хорошо.

А что мешает сделать самому? Работы на пару часов и по своим размерам.

Без лазерного чпу колхозно получится.
А надписи вовсе не понятно как наносить.
Можно сделать самому все. Только нужен инструмент подходящий и оценка целесообразности собственного изготовления.

Нужен лобзик, пару стамесок, шкурка, карандаш, сверло, дрель, клей и фанера(чтобы тоже самое сделать). В интернете масса вариантов, обычно из мусора делают. Размеры можно выжигателем наносить. Лично мое мнение:”Зачем мне подставки для инструмента, если я не работаю этим инструментом’.

Читать еще:  Хранение сверл в мастерской

Да я не сомневаюсь, что можно сделать самому.
Но за такуй цену я не готов тратить день.
А если хочется сделать аккуратно — времени займет мноно.
Просверлить отверстие в фанере легко, а как просверлить без мохры на краях? Как обработать рез?
Да и я же не продаю их
Я купил для себя и мне это показалось очень удобным.

Уж простите за прямоту, но более бесполезной вещи еще не придумали. А уж платить за это — полнейший бред. Делается такое “ЧУДО” за 2 часа.
Реально вы пользуетесь только круглыми размерами и полуразмерами к ним. Остальное для вида. Сверлом на 5,9 иди на 9,1мм вы может раз в жизни и попользуетесь. В вот куда поставить 3-4 сверла на 5 мм, которые ломаются на раз? В ту же коробочку.
Сверла под резьбу удобнее хранить с метчиками под размер.

Сверлами разных размеров пользуюсь.
Сейчас вот 12.7 найти не могу. Объехал все магазины. Так и придется через интернет магазин заказывать

Токие отверстия делают на станке. А для станка проще найти развертку под нужный размер

Да. Сделать все можно самому.
Только с разным качеством.

Таки годная вещь!

Да, конечно очень удобно искать нужное сверло. Для меня тяжелее вставлять всё на место, ибо на моём столе не бардак, а творческий беспорядок. И если я бросил отвёртку под стол, знаю, завтра я найду её под столом, а не на полочке!)))))

У меня сейчас так же 🙂

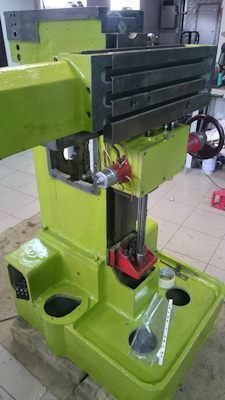

В процессе восстановление фрезерного станка на полу раскиданы инструменты и запчасти от станка.
Вот так всегда… одно за другое тянет.
А ведь жил себе и не думал ни о чем :)))
А вот пришел ко мне друг и говорит … ну тебе надо тележку инструментальную, что бы инструмент не раскидан по полу был, когда с машиной возишься.
Я подумал и решил — сделаю!
Но еще раньше думаю верстак сделаю, а то времянка 4 года стоит и все стоит и стоит 🙂
Начал с верстака. Дошел до ящиков выдвижных, а резать листовой металл ровно — проблема. Пришлось искать и покупать инструмент для прямолинейной раскройки металла.
Затем надо согнуть красиво, а листогибы для металла 1,5 мм баснословных денег стоят. Посмотрел в нете и решил, что смогу сам сделать. Начал …
Но пришло осознание, что резать профильную трубу УШМ (болгаркой) не ровно. Приобрел ленточнопильный станок.
А варить тонкостенные трубы не удобно электродами — взял полуавтомат.
А для листогиба нужно несколько деталек фрезернуть…
Бросил все и принялся восстанавливать фрезер, который уже год стоит и ждет, когда я им займусь 🙂

Вот так всегда: одно за другое цепляется!

Да, конечно очень удобно искать нужное сверло. Для меня тяжелее вставлять всё на место, ибо на моём столе не бардак, а творческий беспорядок. И если я бросил отвёртку под стол, знаю, завтра я найду её под столом, а не на полочке!)))))

Да, конечно очень удобно искать нужное сверло. Для меня тяжелее вставлять всё на место, ибо на моём столе не бардак, а творческий беспорядок. И если я бросил отвёртку под стол, знаю, завтра я найду её под столом, а не на полочке!)))))

Бокс-органайзер для хранения сверл – как сделать пенал-футляр из пластика своими руками

Некоторое время назад я заказала набор биток для дрели и они оказались отличными, но пришли без какого-либо бокса для сверл и поиск нужной битки занимал много времени, поэтому я решила сделать футляр своими руками.

Некоторое время я размышляла над материалом, который хочу использовать для этого проекта, а затем, когда я выбрасывала пустую бутылку из под молока в корзину, всё встало на свои места. Почему бы не попробовать использовать пустую бутылку?

Читать еще:  Сверло по нержавеющей стали

Проект довольно прост и на создание органайзера для сверл уйдёт около двух часов. Перед началом работы я бы посоветовала вам создать шаблон из бумаги. Свой шаблон я приложила во втором шаге инструкции, вдруг он пригодится кому-либо из вас.

Как оказалось работать с пластиком очень интересно и после проекта с пеналом для хранения я сделала еще несколько проектов на основе пластика.

Инструмент и материалы:

  • большая пластиковая бутылка из-под молока с крышкой
  • паяльник
  • ножницы
  • скальпель
  • канцелярский нож
  • линейка
  • маркер
  • клей

Шаг 1: Подготовка молочной бутылки

Начните с разрезания бутылки на две половины и отрежьте скруглённые выступы. Чтобы легче было рисовать на плоских частях. При необходимости очистите половинки бутылки.

Шаг 2: Вырезаем детали

Распечатайте шаблон. Прозрачным скотчем прикрепите его к бутылке и пройдитесь с помощью канцелярского ножа по всем линиям, которые позже будут свернуты. Прочертите маркером все контуры и вырежьте их. Сверните все необходимые элементы. Я не смогла поместить весь дизайн на одной половинке бутылки, поэтому я вырезала основную часть из одной половинки бутылки, а верхнюю часть из другой половинки — с перекрытием посередине.

Вырежьте одну полосу шириной 2 см и несколько полосок шириной 1 см, чем длиннее они будут, тем лучше.

Шаг 3: Спайка пластика

Настройте паяльник на температуру 200 – 230 градусов. Я работала только с полиэтиленом высокой плотности (HDPE). Поэтому если вам попадётся другой тип пластика, то температуру, возможно, придётся подкорректировать.

Выровняйте двухсантиметровую полосу и основание корпуса и скрепите их кусочком прозрачного скотча. Поскольку температура плавления пластика HDPE составляет около 130 ° C, вам нужно удерживать паляльник на одном месте доли секунды. Надавите паяльником на верхний край полосы, затем на нижний край, а затем сделайте еще 4-5 точек между ними. Это должно создать относительно прочную связь.

На этом этапе вам понадобятся все элементы, которые вы хотите поместить в кейс, или, как в моем случае, только одна из бит, поскольку все они имеют идентичное основание. Поднимите полосу и поместите под неё сверло. Нажмите на правую сторону полосы и плотно придавите её. Пока сверло находится внутри, удерживая правую сторону полосы, надавите на неё паяльником в верхней и нижней точках, как вы делали до этого, а затем заполните середину. Продолжайте, пока не подпаяете все слоты.

Шаг 4: Создание прочной рамки

Используя шаблон, вырежьте 4 полосы для лицевой части кейса. Поместите их на лицевую часть кейса и припаяйте по периметру. Это сделает кейс более прочным.

Согните нижний край основной части корпуса и подпаяйте его края. Снова сверните пластик и аккуратно приплавьте углы при помощи паяльника.

Шаг 5: Соединение сторон кейса

Оберните основную часть кейса верхней «крышкой» и нанесите точечную пайку.

Выровняйте одну сантиметровую ленту с краем кейса и закрепите её по периметру точечной пайкой. Повторяйте процедуру, пока все стороны не будут иметь по два слоя пластика.

Вырежьте еще 4 полоски и повторите процесс на задней стороне кейса.

Шаг 6: Застёжка

Возьмите две полоски пластика и спаяйте их. Поместите полоски поверх левого угла кейса, зажмите по краям и припаяйте. Выступающие части полосок обрежьте.

Шаг 7: Персонализация

Отрежьте полоску шириной 1.5 см, сделайте надпись на её задней стороне и припаяйте к кейсу.

Возьмите пробку от бутылки, срежьте её стороны. Вырежьте логотип переработки и наклейте его на пробку. Скальпелем вырежьте из пробки значок переработки, поместите его на кейс и припаяйте. Для такой тонкой работы вам понадобится тонкая насадка на паяльник.

После этого вы можете написать на каждом отсеке для битки её размер и на этом создание кейса для биток будет завершено!
