Адаптер для перфоратора под сверло

Переходник для перфоратора под сверло

Перфоратор представляет собой сверлильный инструмент, который снабжается ударным механизмом. Такие инструменты имеют специальные виды фиксаторов, именующиеся SDS-патронами. Под такие патроны выпускаются специальные насадки, которые надежно фиксируются в инструменте. Преимуществом SDS-патронов является скорость и удобство смены насадок. Зафиксировать сверло с хвостовиком под дрель в перфораторе невозможно, поэтому для таких целей выпускаются переходники. Переходники для перфоратора под сверло позволяет использовать насадки для дрели. Это очень удобно, особенно если учитывать тот факт, что SDS-сверла несколько дороже, чем для дрели.

Почему нужен специальный патрон

Для начала следует отметить что, несмотря на внешнюю схожесть перфоратора с дрелью, данные инструменты имеют совершенно различную конструкцию. В дрели патрон вращается посредством передачи крутящего момента с вала электродвигателя через редуктор из нескольких шестеренок. Для обеспечения надежной фиксации сверла в дрели используется цанговый механизм.

В перфораторах крутящий момент преобразуется из вращательного в возвратно-поступательное движение. Имеется в этом агрегате также режим обычного вращения. В силу наличия возвратно-поступательного движения устройство оснащается специальным видом фиксатора. В рассматриваемых инструментах применение цанговых патронов недопустимо, так как они не способны противостоять возвратно-поступательным движениям. Именно поэтому и применяется специальный SDS-патрон, способный выдерживать нагрузки как вращательного, так и возвратно-поступательного движения.

Если возникает необходимость использования сверла для дрели в перфораторе, то для этого нет необходимости осуществлять замену патрона.Для этого существуют специальные адаптеры для перфоратора, посредством которых можно устанавливать любые насадки с цилиндрическим или шестигранным хвостовиком. Такие адаптеры способны существенно облегчить жизнь мастера, особенно при наличии в арсенале сверл для дрели.

Важно знать! Вставить сверло с хвостовиком цилиндрической формы в SDS-патрон невозможно. Для таких целей имеются специальные переходники, представляющие собой обычные цанговые зажимы с хвостовиком под SDS-патрон.

Как вставить в перфоратор обычное сверло

Случаи, когда необходимо выполнить сверление не бетона, а металла или какого-либо другого материала перфоратором, не являются редкостными. Для этого мастеру приходится прибегать к применению специальных сверл с SDS-хвостовиками. Такие сверла выпускаются различных диаметров, но их недостатком является высокая стоимость, которая в несколько раз выше обычных с цилиндрическими хвостовиками.

Чтобы иметь возможность установить сверло с цилиндрической формой хвостовика в перфоратор, понадобится купить специальный переходник или адаптер. Такой адаптер фиксируется в патроне используемого инструмента, как обычный бур.

Важно знать! Рассматриваемый инструмент предназначается для выполнения работ, как по сверлению, так и по бурению. Используя сверла для дрели в этом агрегате, следует работать исключительно в режиме сверления, в противном случае, цанговый механизм быстро выйдет из строя. Особенно это актуально для быстрозажимных патронов.

Переходник вместе с цанговым патроном стоят около 300 рублей. При этом немаловажно отметить, что такие изделия бывают как ключевого, так и быстрозажимного типа. Установив такой фиксатор, можно применять любые насадки с цилиндрической формой хвостовика, например, сверла, миксер, коронки. Большое количество оборотов дрели не всегда позволяет перемешивать растворы. Именно поэтому прибегают к применению мощных агрегатов, особенно если требуется перемешать большие объемы раствора.

Приобретать мастера рекомендуют быстрозажимные виды фиксаторов, так как перфоратор представляет собой достаточно тяжелую машину, поэтому очень сложно удерживать ее и вывинчивать при этом с помощью ключа насадку. Использование быстрозажимного фиксатора позволяет быстро и оперативно заменять насадки, в отличие от ключевого.

Применение переходников позволяет осуществлять различные виды работ с помощью перфоратора, в то время как дрели не в состоянии с ними справиться. К примеру, маломощной дрелью очень сложно просверлить отверстие большого диаметра в древесине. Чтобы не перегружать дрель, которая может от перегрузки сгореть, рекомендуется воспользоваться перфоратором. Этот инструмент просверлит отверстие любого диаметра, с которым бы не смогла справиться дрель.

Важно знать! Наличие люфта в конструкции патрона устройства снижает высокую точность выполняемых работ. Это означает, что данный инструмент рассчитывается больше не на точность, а на мощность.

Особенности выбора переходника

Выбирая переходник для перфоратора следует учесть тип патрона, используемый в инструменте. В этих агрегатах могут использоваться патроны таких типов:

  • SDS-plus, которые применяются в машинах бытового назначения. Они позволяют устанавливать хвостовики с диаметром 10 мм.
  • SDS-max. Такие патроны позволяют фиксировать хвостовики диаметром 20 мм, и применяются преимущественно в профессиональных моделях.

Важно знать! Конструкция SDS-фиксатора была предложена немецкой компанией Bosch в 80-х годах. Аббревиатура SDS расшифровывается как «Steck-Dreh-Sitzt», что в переводе с немецкого обозначает: «вставь, поверни, бур закреплён».

Выбирая переходник, следует учитывать данный фактор, в противном случае адаптер попросту не подойдет к инструменту. При выборе следует также учитывать, что ключевые патроны являются более надежными, но при этом требуют применения специального ключа. Быстрозажимные просты в работе, но при этом имеют незначительный ресурс работы.

В SDS-max возможно использование насадок под SDS-plus, для чего применяются специальные переходники. Обратную замену выполнить невозможно.

В завершении нужно отметить эффективность рассматриваемого инструмента. Хотя дрель и позволяет решить множество различных технологических задач, но перфоратор применяется там, где немаловажную роль играет именно мощность.

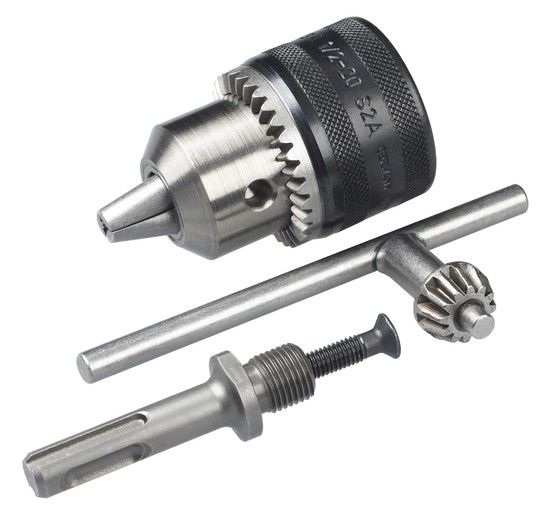

Патрон с переходником для перфоратора

Технические характеристики

Описание

Как оформить заказ?

Оформить заказ в интернет-магазине Artem-Tools.ru очень просто. Для этого нужно:
1. Выбрать понравившиеся товары на сайте.
2. Как только Вы определились с товаром оформить заказа можно несколькими способами:
A. Вариант покупки через кнопку “ В корзину”
После того, как вы определились товаром, то в самой карточке товара вы нажимаете кнопку “В корзину”.
Всплывающее окно предложит вам сделать еще покупки, чтобы получить дополнительные скидки или уже перейти в корзину для оформления заказа.

1. Нажмите кнопку оформить заказ
2. На форме “Оформление заказа” выберете Город доставки
3. Нажмите кнопку – Далее
4. Далее Вы выбираете способ доставки (Вы можете рассчитать примерную стоимость доставки транспортными компаниями)
5. Выбираете способ оплаты
6. Заполняете форму “Покупателя”
7. При доставке Транспортной компанией, Вам надо выбрать название транспортной компании.
8. Проверьте правильность введенной информацией и нажмите кнопку “Оформить заказ” *
* Нажимая кнопку “Оформить заказ”, Вы соглашаетесь с условиями публичной оферты.На странице подтверждения заказа отобразится номер заказа, Вы также получите электронное письмо письмо подтверждающее ваш заказ.
Далее в течение 30 минут в рабочее время** с вами свяжется наш менеджер, для подтверждения заказа, согласования сроков и стоимости доставки Вашего заказа.
Про способы оплаты подробнее можно ознакомиться тут.

Читать еще:  Как точить сверла в домашних условиях

Б. Вариант покупки через кнопку “Купить в 1 клик”
Для быстрой покупки товара нажмите кнопку “Купить в 1 клик”:
Вам достаточно только написать имя и номер Вашего телефона и нажать на кнопку “Оформить Заказ”. После чего наш менеджер свяжется с вами в течение 30 минут в рабочее время** для подтверждения заказа, согласования сроков и условий доставки.

В. Другие способы оформления заказа в интернет-магазине Artem-Tools.ru
Если Вы перед оформлением покупки хотите получить консультанцию, нажмите на кнопку “Оставить Заявку”
Пишите свое имя и контактный номер телефона, после чего менеджер связывается с вами в течение 20 минут в рабочее время** для подтверждения заявки. ** Если заказ был оформлен в нерабочее время интернет-магазина, то менеджер связывается с вами на следующий день.

По всем возникшим вопросам связанным с покупкой товара вы сможете получить консультацию по телефону бесплатной горячей линии: .

В нашем интернет-магазине Вы сможете оплатить товары следующим образом:

  • Наличными курьеру ( только для Москвы и Московской Области)
  • Пластиковой картой
  • Денежным переводом — используется при работе с физическими лицами
  • Безналичным расчетом — используется при работе с юридическими лицами. (Минимальный заказ по безналичному расчету 3500 рублей.)
  • Через платежные системы Яндекс.Деньги

Как купить в Кредит?
Заполнить анкету и получить предварительное одобрение в течение 10-15 минут можно с нашим менеджером по телефону.

Доставка осуществляется при сумме заказа более 1000 руб. (доставка заказа стоимостью менее 1000 рублей не осуществляется!)
В пределах МКАД осуществляется платно, стоимость доставки 330 рублей.
Стоимость доставки по Подмосковью составляет 330 рублей + 30 руб/км за пределами МКАД.
Доставка осуществляется по будням и в субботу в течение дня с 10.00 до 23.00
Доставка в воскресенье – 500 руб (Обговаривается с менеджером отдельно).

Доставка включена в стоимость покупки и оплачивается при получении заказа курьеру в случае наличного расчета или вместе со счетом в случае безналичного расчета и расчета электронными деньгами.

При оплате наличными курьер предоставляет Вам товарный чек, гарантийный талон
(если на товар предусмотрена гарантия) и сопроводительные документы, в случае оплаты по безналичному расчету Вам будут предоставлены товарная накладная, счет-фактура, гарантийный талон (если на товар предусмотрена гарантия) и сопроводительные документы.

Доставка осуществляется в день получения заявки, если заказ был оформлен до 11:00 (при условии, что товар имеется в наличии на складе) или на следующий день, после того как деньги поступят на наш расчетный счет при безналичной оплате.

Срочная доставка (в течении 3-х часов) – 2000 руб.

Условия доставки крупногабаритных и тяжеловесных заказов

При заказе крупногабаритного или тяжеловесного оборудования к стоимости доставки прибавляется следующая сумма:

Доставка тяжеловесного заказа (от 50 до 100 кг) – 150 руб.
Доставка тяжеловесного заказа (от 100 до 150 кг) – 300 руб.
Доставка тяжеловесного заказа (от 150 до 200 кг) – 500 руб.

Самовывоз
При решении приобрести товар путем самовывоза из одного из наших магазинов, уточняйте наличие выбранного товара в конкретном магазине.

Если Вы желаете забрать Ваш заказ самовывозом из нашего магазина Вам следует сделать предварительный заказ по телефону или разместить заказ на сайте, после чего с Вами свяжется менеджер нашего магазина.

Адреса розничных магазинов:
М Нагатинская, Каширское шоссе, д.1, “Каширский двор 2”, линия 2, павильон 7
М Семеновская, Ткацкая, д.4, “Мебель Белоруссии” вверх по лестнице, тел.: 8-964-569-2-777
М Домодедовская, г. Домодедово, ул. Гагарина д.45, 2-ой этаж, тел.: 8-963-776-0044
М Каширская, Каширское шоссе, д.1, “Каширский двор 2”, линия 1, павильон 5 тел.: 8-926-666-1133

Внимание! Цены в розничных магазинах могут отличаться от указанных на сайте!
По приезду в магазин необходимо сообщить, что нашли нас на сайте Artem-Tools.ru
Данные цены действуют при оплате наличными!
Купоны действуют только при оплате наличными.
Купон не суммируется с другими купонами и акциями магазина.

Доставка в регионы:

  • Наш магазин на протяжении больше 10 лет осуществляет успешные отправки во все города России.
  • Покупки с доставкой в другие регионы возможны только при 100% предоплате.
  • При необходимости наша компания готова предоставить Вам гарантийное письмо, где будут указаны обязанности по отправке груза после поступления денег на расчетный счет.
  • Минимальная сумма заказа 1500 рублей.
  • Доставка по России осуществляется через транспортные компании и почту EMS.
  • Доставка до терминала любой транспортной компании в Москве или до офиса EMS-почты стоит 290р.
  • Услуги транспортной компании оплачиваются самостоятельно без участия нашей организации при получении товара.

Пожалуйста указывайте все Ваши контакты (ФИО полностью, адрес электронной почты, контактный телефон), чтобы мы могли оперативно связаться с Вами. После подтверждения заказа менеджером нашей компании, вы сможете оплатить заказ любым удобным для Вас способом. Дальше через страницу нашего сайта https://www.artem-tools.ru/tracking_delivery/ или через личный кабинет Вы сможете оперативно отследить формирование заказа и статус отправки до терминала. По любым возникшим вопросам Вы можете обратиться к менеджерам нашей компании по телефону или электронной почте artemtools@mail.ru или 89197673444@mail.ru.

При получении товара нужно:

Проверить внешний вид посылки. Упаковка должна быть целая, не помята и не разорвана.
Открыть упаковку и проверить полностью комплектацию и внешний вид инструмента.
Если вы обнаружили недостатки по внешнему виду и целостности упаковки уже за пределами офиса, то претензии приниматься не будут.

Как оформить заказ в кредит?

На нашем сайте можно оформить в кредит любой заказ на сумму от 15000 рублей. Оформлять кредит просто и удобно:

Чтобы оформить заявку непосредственно на сайте, нужно нажать на кнопку «Купить в кредит». После этого следует перейти к оформлению заказа и нажать на кнопку «Оформить в кредит». Далее необходимо заполнить анкету для оформления онлайн-заявки в банк через наш контакт-центр. Для этого понадобятся паспортные данные и немного терпения при заполнении анкеты. Клиенту предоставляется возможность выбрать удобные условия и программы кредитования, а также в режиме онлайн узнать о решении банка. При получении товара останется только предъявить паспорт и подписать кредитный договор.

Читать еще:  Сверло перовое регулируемое

Онлайн-кредит можно оформить в следующем банке:

Как совместить обычное сверло с перфоратором

Перфоратор применяется как профессиональными строителями, так и для домашних работ. Но даже самый лучший инструмент не сможет справиться со своей задачей, если неверно выбрано сверло для перфоратора – без учета материала поверхности и ее твердости. Большинство моделей используется для выполнения определенных функций, но, если изменить оснастку, перфоратор легко может выполнять роль и дрели, и шуруповерта. Для замены насадок используется специальный патрон – адаптер, позволяющий быстро изменить функции устройства.

Виды сверл для перфоратора

Необходимо сразу отметить, что сверло – это оснастка для дрели, а в перфораторах применяется бур. Разница объясняется тем, что перфоратор пусть и проделывает отверстия, но выполняет это с одновременным долблением, то есть получается бурение.

Наконечники бывают следующих видов:

  • зубило;
  • сверло;
  • пика либо зубило-пика;
  • канальный бур;
  • коронка.

Бур, похожий на обыкновенное спиралевидное сверло, применяется для устройства отверстий круглой формы, как правило, под дюбель либо дюбель-гвоздь. В строительных магазинах его нередко определяют как сверло под перфоратор.

Зубило предназначено для удаления штукатурки, плиточного покрытия, кафеля или любого иного отслужившего свой срок покрытия. Им удобно выполнять демонтаж, просто поддевая подлежащий удалению материал.

Пикой удобно пользоваться при штроблении, пробивании отверстий в бетонных или других твердых поверхностях. Инструмент имеет заметно больший диаметр, чем у сверла, и отличается повышенной «отбойностью». Такой наконечник применяют при необходимости проделывания отверстий большего размера, которых можно добиться с использованием сверла.

Канальный бур незаменим тогда, когда требуется проделать штробы для проводки либо установки предметов интерьера: направляющих для гипсокартонных конструкций, крепления раздвижных или фальшстен.

Коронка применяется для устройства отверстий для размещения выключателей и розеток. Современные буры для перфораторов выпускаются любого размера, среди прочего и для установки этих электротехнических устройств.

Буры изготавливаются из марок стали:

Для обработки твердых материалов буры оснащаются сверхпрочной напайкой.

Даже особо прочные сверла по металлу для перфораторов неэффективны при обработке толстого материала. Область их применения ограничивается тонколистовым металлом.

По виду рабочего наконечника буры классифицируются на следующие виды:

  1. Шнековые, предназначенные для устройства глубоких отверстий. Благодаря спиралевидной конструкции и значительному крутящему моменту удаляются крошки и пыль, снижается нагрузка на перфоратор, сокращается срок выполнения работ.
  2. Бур с небольшим уклоном рабочих желобов. Используется для работ, требующих приложения малых усилий, к примеру для устройства множества неглубоких отверстий в относительно мягких материалах.
  3. Бур со значительным наклоном бороздок, отличающийся большой скоростью сверления. Нагрузка на перфоратор от таких буров выше, чем при применении шнековых. Предназначен для проделывания глубоких отверстий.
  4. Буры с одной либо несколькими спиралевидными бороздами или желобами особой формы. Такой наконечник обеспечивает высокую устойчивость сверла, сбалансированность его вращения, снижение вибрационной нагрузки на перфоратор.

Не менее важна и форма задней части бура, зажимаемой в патроне – хвостовика.

Наиболее часто используются:

  1. SDSplus. Применяются для перфораторов низкой и средней мощности. Заглубление в патрон – 4 мм, размер «хвоста» – 10 мм.
  2. SDS – специальная система направляющих. Бур удерживается в патроне зажимами. Диаметр хвостовой части – 10 мм.
  3. SDSmax. Формат, применяемый в мощном профессиональном инструменте. Диаметр хвостовика составляет не 10, а 18 мм, углубление в патрон – 9 мм.
  4. SDStop. Используется преимущественно в перфораторах BOSH. Размер «хвоста» – 14 мм.
  5. SDSquick. Также является разработкой компании «Бош» и применяется в инструменте только этой марки.

Для патронов определенного типа следует использовать буры только того же типа. Иначе «хвост» не фиксируется, под нагрузкой виляет, что может стать причиной травмы.

Как совместить перфоратор с обычным сверлом

В дрелях крутящий момент поступает от вала электродвигателя к закрепляющему сверло патрону, при этом изменяется только направление либо частота вращения. Вместе вращаются вал и сверло. Зажимом служит цанговое устройство, закрепляющее хвостовик.

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

Типовая конструкция патрона следующая:

  • втулка со шлицами, установленная на валу двигателя;
  • кольцо на втулке;
  • конусообразная пружина, подпирающая кольцо;
  • стопорные шары, размещенные между втулкой и кольцом;
  • кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Как вставить сверло

Чтобы установить сверло в патроне, следует несильно надавить на кожух: пружина при этом сожмется, щелки хвостовика установятся в шлицы. При отпускании кожуха пружина сдвигает кольцо, стопорные шарики входят в закрытую щель хвостовой части.

В случае с быстросъемными патронами вставить сверла в перфораторы можно без каких-либо затруднений. Но насадку шуруповерта либо обыкновенные сверла для дрелей в крепеж этого типа установить нельзя.

Чтобы использовать инструмент с гладкими хвостовиками круглой формы, требуется приобретение дополнительного элемента – цангового патрона со специальным держателем с пазами.

Читать еще:  Сверла по плитке стеклу керамике

Элемент ставится на перфоратор, после чего возможно применение обычных сверл.

А каким перфоратором пользуетесь вы? Возможно ли использование в вашей модели обычного сверла с круглым хвостовиком? Поделитесь, пожалуйста, своим опытом в комментариях.

Как совместить обычное сверло с перфоратором

Перфоратор применяется как профессиональными строителями, так и для домашних работ. Но даже самый лучший инструмент не сможет справиться со своей задачей, если неверно выбрано сверло для перфоратора – без учета материала поверхности и ее твердости. Большинство моделей используется для выполнения определенных функций, но, если изменить оснастку, перфоратор легко может выполнять роль и дрели, и шуруповерта. Для замены насадок используется специальный патрон – адаптер, позволяющий быстро изменить функции устройства.

Виды сверл для перфоратора

Необходимо сразу отметить, что сверло – это оснастка для дрели, а в перфораторах применяется бур. Разница объясняется тем, что перфоратор пусть и проделывает отверстия, но выполняет это с одновременным долблением, то есть получается бурение.

Наконечники бывают следующих видов:

  • зубило;
  • сверло;
  • пика либо зубило-пика;
  • канальный бур;
  • коронка.

Бур, похожий на обыкновенное спиралевидное сверло, применяется для устройства отверстий круглой формы, как правило, под дюбель либо дюбель-гвоздь. В строительных магазинах его нередко определяют как сверло под перфоратор.

Зубило предназначено для удаления штукатурки, плиточного покрытия, кафеля или любого иного отслужившего свой срок покрытия. Им удобно выполнять демонтаж, просто поддевая подлежащий удалению материал.

Пикой удобно пользоваться при штроблении, пробивании отверстий в бетонных или других твердых поверхностях. Инструмент имеет заметно больший диаметр, чем у сверла, и отличается повышенной «отбойностью». Такой наконечник применяют при необходимости проделывания отверстий большего размера, которых можно добиться с использованием сверла.

Канальный бур незаменим тогда, когда требуется проделать штробы для проводки либо установки предметов интерьера: направляющих для гипсокартонных конструкций, крепления раздвижных или фальшстен.

Коронка применяется для устройства отверстий для размещения выключателей и розеток. Современные буры для перфораторов выпускаются любого размера, среди прочего и для установки этих электротехнических устройств.

Буры изготавливаются из марок стали:

Для обработки твердых материалов буры оснащаются сверхпрочной напайкой.

Даже особо прочные сверла по металлу для перфораторов неэффективны при обработке толстого материала. Область их применения ограничивается тонколистовым металлом.

По виду рабочего наконечника буры классифицируются на следующие виды:

  1. Шнековые, предназначенные для устройства глубоких отверстий. Благодаря спиралевидной конструкции и значительному крутящему моменту удаляются крошки и пыль, снижается нагрузка на перфоратор, сокращается срок выполнения работ.
  2. Бур с небольшим уклоном рабочих желобов. Используется для работ, требующих приложения малых усилий, к примеру для устройства множества неглубоких отверстий в относительно мягких материалах.
  3. Бур со значительным наклоном бороздок, отличающийся большой скоростью сверления. Нагрузка на перфоратор от таких буров выше, чем при применении шнековых. Предназначен для проделывания глубоких отверстий.
  4. Буры с одной либо несколькими спиралевидными бороздами или желобами особой формы. Такой наконечник обеспечивает высокую устойчивость сверла, сбалансированность его вращения, снижение вибрационной нагрузки на перфоратор.

Не менее важна и форма задней части бура, зажимаемой в патроне – хвостовика.

Наиболее часто используются:

  1. SDSplus. Применяются для перфораторов низкой и средней мощности. Заглубление в патрон – 4 мм, размер «хвоста» – 10 мм.
  2. SDS – специальная система направляющих. Бур удерживается в патроне зажимами. Диаметр хвостовой части – 10 мм.
  3. SDSmax. Формат, применяемый в мощном профессиональном инструменте. Диаметр хвостовика составляет не 10, а 18 мм, углубление в патрон – 9 мм.
  4. SDStop. Используется преимущественно в перфораторах BOSH. Размер «хвоста» – 14 мм.
  5. SDSquick. Также является разработкой компании «Бош» и применяется в инструменте только этой марки.

Для патронов определенного типа следует использовать буры только того же типа. Иначе «хвост» не фиксируется, под нагрузкой виляет, что может стать причиной травмы.

Как совместить перфоратор с обычным сверлом

В дрелях крутящий момент поступает от вала электродвигателя к закрепляющему сверло патрону, при этом изменяется только направление либо частота вращения. Вместе вращаются вал и сверло. Зажимом служит цанговое устройство, закрепляющее хвостовик.

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

Типовая конструкция патрона следующая:

  • втулка со шлицами, установленная на валу двигателя;
  • кольцо на втулке;
  • конусообразная пружина, подпирающая кольцо;
  • стопорные шары, размещенные между втулкой и кольцом;
  • кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Как вставить сверло

Чтобы установить сверло в патроне, следует несильно надавить на кожух: пружина при этом сожмется, щелки хвостовика установятся в шлицы. При отпускании кожуха пружина сдвигает кольцо, стопорные шарики входят в закрытую щель хвостовой части.

В случае с быстросъемными патронами вставить сверла в перфораторы можно без каких-либо затруднений. Но насадку шуруповерта либо обыкновенные сверла для дрелей в крепеж этого типа установить нельзя.

Чтобы использовать инструмент с гладкими хвостовиками круглой формы, требуется приобретение дополнительного элемента – цангового патрона со специальным держателем с пазами.

Элемент ставится на перфоратор, после чего возможно применение обычных сверл.

А каким перфоратором пользуетесь вы? Возможно ли использование в вашей модели обычного сверла с круглым хвостовиком? Поделитесь, пожалуйста, своим опытом в комментариях.

Ссылка на основную публикацию
Adblock
detector
