Как сделать осциллятор для сварки алюминия

Осциллятор для сваривания алюминия

Осциллятор предназначен для процесса сваривания, он предназначен для стабильности и образованию электрической дуги. Он имеет схожесть в работе с промышленными устройствами, которые работают на разных разновидностях ампер. Осцилляторы в силах производить работу на постоянном токе, и на сменном. Так же это устройство называют генератор затухающих колебаний. В комплекте с ним есть увеличивающий трансформатор, работающий на низкой частоте. Его повторное напряжение повышается до 2-3 кв. В его составе присутствует колебательный контур, состоящий из обмотки связи, индуктивности, емкости и конденсатора блокирования. Такие обмотки осциллятора создают трансформатор, и в итоге, имеет возможность действовать на большой частоте. Вследствие этого, сварной осциллятор для работы с алюминием, дает преобразование стандартного тока, его частотность равна 55 Гц. В высокочастотном, его частота достигает от 1 до 1.5 тысяч Гц. В связи с этим происходит улучшение зажигания электрода, и еще некоторые остальные значимые факторы. Реагирование устройства на импульсы, происходит очень быстро, поскольку они достигают цели всего за несколько микросекунд. Такое оборудование имеет параллельные или последовательные возможности подсоединения в трансформаторную цепь, что помогает в создании собственных условий для работы оборудования.

Разновидности сварочных осцилляторов

Существует две разновидности осциллятора, они обе используются в сварочном деле. Имеют серьезные отличия по способу подсоединения, и самой работе, в связи с этим требуется точное определение в выборе. Это могут быть:

• Аппарат неотрывного применения;

• Устройство с импульсным питанием.

Благодаря осциллятору неотрывного применения, к свариваемому току прибавляется ток с повышенной частотой (150-250 кГц) и с великой значимостью в напряжении (3000-6000 В). Загорание подобной дуги может появляться даже без касания электрода к поверхности свариваемой детали, а действие горения самой дуги весьма крепкое даже с невеликим числом тока, который идет от сварного трансформатора. Это осуществляется благодаря большой частоте тока, она поступает от осциллятора. При работе с данным оборудованием, полностью отсутствует опасность сварщика при подобных значениях тока.

Сварной осциллятор с импульсным питанием в основном предназначен для сваривания, оно осуществляется на переменном токе. Не считая начального загорания сварной дуги, устройство, такого типа осуществляет помощь, когда сменяется полярность переменного тока на постоянный ток. Осцилляторы первого вида в условиях постоянной смены полярности сменного тока, они не хорошо способствуют еще одному загоранию дуги, это плохо влияет на работу сварного процесса.

Еще осциллятор имеет качество для бесконтактного загорания сварной дуги. В его электрической схеме находятся конденсаторы, они собирают заряд от особого зарядного устройства. В требуемых моментах еще раз зажечь дугу, эти конденсаторы теряют мощность, и электрический ток их разряда осуществляет подачу в дуговой промежуток.

Роль осциллятора при сваривании алюминия

Сваривание алюминия, это весьма трудный процесс, поскольку свойства металла имеют низкий уровень свариваемости. Благодаря тому, что устройство придает воздействие на сварочный аппарат, получается, удерживать необходимые параметры сварочной дуги в требуемом режиме, который иногда отличается от обычного, на протяжении соответственно долгого периода по времени. В данном виде работ необходимо верно соблюдать режимы параметров, что бы избежать различных колебаний, которые могут приводить к браку. Для подобных работ, разрешается применять даже самостоятельно собранный осциллятор для сваривания алюминия, если он будет правильно подготовлен.

Следует помнить, что аргонодуговое сваривание преимущественно лучше в отличие от сварки электродами с покрытием, поэтому и применяется осциллятор как востребованное дополнительное устройство.

Осциллятор для сваривания алюминия собственными руками

Данное устройство, оно способствует выполнению сваривания цветных металлов и нержавеющей стали, приобретаться за наличные, а так же вполне реально произвести самостоятельную сборку собственными руками. Что бы собрать вручную осциллятор для сваривания алюминия, стоит позаботиться о том, что бы он был максимально схожий с заводскими моделями. Главным элементом схемы данного устройства считается трансформатор, обеспечивающий увеличение напряжения с 220 до 3000Вольт. Самым сложным в процессе работы считается разработка разрядника, в котором и происходит зажигание электрической искры.

Самым важным элементом схемы сварного осциллятора считается колебательный контур, в нем всегда есть встроенный конденсатор блокировки. Подобный контур, в который входит разрядник, и катушка индуктивности решающая главную работу осциллятора, тем самым и, осуществляя генерирование затухание высокочастотных импульсов, улучшающих попытки загорания сварной дуги, и поддерживание ее в стабильном состоянии.

Существует множество разновидностей схем по сбору данного устройства, но залог успеха является в верно выбранных компонентах. В связи с этим, можно приобрести подобные импульсные или не прерывистые осцилляторы. При выборе не прерывистого устройства, требуется защита от большого напряжения, а импульсный легок в изготовлении и считается эффективнее для работы, поскольку он прост.

Должное внимание следует уделить мерам осторожности, которые крайне важны в данном процессе, поскольку неверное подключение схемы или не точный выбор элементов могут испортить сталь, и оказаться весьма опасным для здоровья сварщика. Что бы производить подобные устройства, требуется быть очень хорошим мастером с надлежащими навыками.

Если коснуться правильного использования осцилляторов, требуется знать, что сваривание алюминия при их помощи осуществляется на сменном токе, а нержавейка на постоянном токе прямой полярности.

Условия эксплуатации и техника безопасности

• Перед запуском устройства в процесс, его требуется пройти регистрацию и инспектирование электросвязи;

• Использование осциллятором разрешено как в открытых, так и в закрытых помещениях;

• Не следует использовать сварочный осциллятор под открытым небом, при падении осадков или дождя;

• Устройство работает в рамках температуры от -10 до +40 градусов по Цельсию;

• Требуемая влага в воздухе при работе должна составлять не больше 98%;

Читать еще:  Сварка днища автомобиля своими руками

• Не стоит применять в закрытых комнатах с большим наличием пыли, а еще с едким газом или парами;

• Категорически требуется работать с заземлением;

• В начале применения, требуется проверить правильность подключения к аппарату;

• Совершать проведение сваривания с наличием специальной защиты, которая имеет возможность снятия, только когда аппарат обесточен.

Устройство осциллятора для сварочных работ

При работе с аппаратами электродуговой сварки возбуждение электрической дуги осуществляется соприкосновением электрода и заготовки. Не всегда зажечь дугу удается с первого касания.

Иногда для возбуждения дуги касание приходится заменять неоднократным постукиванием, чтобы пробить непроводящий слой окисла на поверхности заготовки.

Выполнение тонких сварочных работ с цветными металлами производится на малых токах, усугубляющих нестабильность зажигания дуги. Для решения проблем подобного рода используется так называемый осциллятор. Его используют при сварке в среде аргона, которая как раз и применяется к цветным металлам и сплавам.

Принцип работы

Осциллятор предназначен для бесконтактного розжига сварочной электрической дуги и поддержания ее стабильности в процессе дальнейшей работы. Прибор является дополнением к используемому аппарату электродуговой сварки, и может располагаться в одном корпусе с ним. Можно сделать осциллятор для сварки своими руками, и подключить его отдельно, улучая условия работы.

Основная идея применения осциллятора заключается в следующем. На электрод обычного сварочного аппарата поверх номинального напряжения сварки накладываются импульсы повышенного напряжения и частоты.

Амплитуда импульсов достигает 3000 – 6000 Вольт, частота – от 150 до 500 кГц. Эти высокочастотные импульсы имеют очень малую длительность, мощность сигнала составляет 200 – 300 Ватт.

Такая мощность импульсов слишком мала, чтобы они могли служить генератором сварочного тока, их роль заключается в кратковременном электрическом пробое воздушного промежутка.

Работает осциллятор следующим образом. Сварщик приближает кончик электрода к свариваемой заготовке на расстояние около 5 мм.

Нажимает кнопку, которая обычно располагается в удобном месте держателя электрода (или горелки, как называют держатель электрода в аргонодуговых аппаратах), запуская осциллятор.

Электрические импульсы высокой частоты напряжением несколько киловольт мгновенно ионизируют воздушный промежуток, который при этом пробивается тонким разрядом. Поскольку ионизированный воздух становится электропроводящим, по нему начинает протекать сварочный ток основного аппарата, то есть, загорается полноценная сварочная дуга.

Далее в процессе работы импульсы, генерируемые осциллятором, поддерживают горение основной сварочной дуги в моменты, когда возникают предпосылки для ее гашения.

Например, ошибочное движение руки сварщика, случайно увеличившее воздушный промежуток, не приводит к немедленному гашению дуги, и процесс может продолжаться.

Устройство

Таким образом, применение осциллятора для сварки позволяет повысить стабильность работы сварочного аппарата и качество выполняемой работы за счет обеспечения следующих возможностей:

  • дистанционный розжиг электрической дуги;
  • сохранение устойчивости дуги при случайном изменении величины воздушного зазора.

Основными элементами осциллятора являются: трансформатор, обеспечивающий повышение сетевого напряжения 220 Вольт до 3 – 6 кВ, колебательный контур, генерирующий колебания высокой частоты, а также искровой промежуток.

Очень часто осцилляторы используются совместно с аппаратами аргонодуговой сварки, поскольку именно такими аппаратами производятся работы с цветными металлами. В этом случае, включение прибора синхронизируется с клапаном, открывающим каналы подачи аргона.

Подключение

Схема подключения осциллятора к основному сварочному аппарату зависит от конструкции прибора. Прежде всего, осциллятор должен быть подключен к питанию 220 Вольт.

Подключение к сварочному аппарату может быть двух типов: параллельное и последовательное. На рисунке ниже представлены варианты подключения осциллятора, а также пример компоновки прибора, выполненного в виде отдельного блока.

При параллельном подключении, выводы осциллятора присоединяются к сварочному электроду и заготовке. При последовательном варианте, осциллятор включается в разрез кабеля, питающего сварочный электрод.

Можно найти большое количество схем и описаний этого полезного прибора, пользуясь которыми, его несложно сделать своими руками. Устройство не содержит дорогих и дефицитных деталей и доступно для исполнения человеку с начальными познаниями в электротехнике.

Применение

Основное применение данного прибора, как уже было сказано выше, относится к сварке цветных металлов, хотя и не ограничивается этой сферой. Описываемое устройство с успехом может применяться в сочетании со сварочными аппаратами любого типа.

Использование осциллятора с трансформатором для сварки переменным током, позволяет устранить недостатки этого вида сварки, порождающие нестабильное горение дуги.

Более того, в этом варианте становится возможным кроме штатных электродов, использовать при сварке электроды, предназначенные для работы с постоянным током.

Это расширяет технические возможности сварочных трансформаторов переменного тока и позволяет с их помощью выполнять сварочные соединения, по качеству не уступающие тем, которые выполнены сваркой на постоянном токе.

Использование осциллятора для работы с инвертором дает возможность производить сварочные работы с меньшими значениями токов, следовательно, работать с более тонкими и деликатными заготовками.

Осциллятор, предназначенный для сварки алюминия, часто сочетается с аппаратом аргонодуговой сварки. Алюминий является одним из самых «капризных» цветных металлов, не прощающих сварщику малейшей ошибки.

Он склонен к разбрызгиванию и быстрому сквозному прогару благодаря низкой температуре плавления. По этой причине, именно для работы с этим металлом актуально применение технологий, позволяющих работать малыми токами с высокой стабильностью сварочной дуги.

Примеры схем

Если есть желание сделать осциллятор самостоятельно, то стоит обратить внимание на самые простые схемы.

На приведенной ниже схеме представлен аппарат непрерывного действия, поэтому подключение к сети осуществляется исключительно через трансформатор. Чтобы собрать данную схему, не придётся использовать дорогостоящие элементы.

Недостатком является выбор тиристоров. Их надо подбирать, что называется, методом «тыка», пробовать, при каких тиристорах сварочная дуга наиболее устойчива.

Вторая схема самодельного осциллятора для сварки так же достаточно проста и лишена недостатков предыдущей. Собрать по ней устройство можно с минимальными навыками в монтаже электросхем.

Читать еще:  Выбор сварочного аппарата для дома

На третьей схеме более подробно представлены элементы сборки.

При сборке надо помнить о технике безопасности, поскольку устройство работает с большими токами.

Сообщества › Сделай Сам › Блог › Осциллятор своими руками

Всем доброго времени суток. Я хочу варить вольфрамовыми электродами в среде аргона. Варить буду только чернуху. Покупать tig сварочный аппарат за большие деньги нет смысла так как это для хобби. С паяльником дружу и встает вопрос собрать самому. У меня есть сварочный трансформатор переменник, есть диоды на 200 ампер. И мне нужна схема осциллятора. Может кто собирал что то подобное? Есть еще инвернтор можно и на базе его собрать. Мне алюминий не варить и переменник не нужен.

Смотрите также

Комментарии 33

Вот схема простого осциллятора

Собирал? Как он в работе?

Я собирал по другой схеме более мощный, этот народ собирает, работает хорошо

Тебе можно задавать вопросы? И твою схему можно увидеть?

Если есть вопросы задавай

Тебе можно задавать вопросы? И твою схему можно увидеть?

Вот схема по которой я деле, снизу сом осциллятор

вот наверное самый простой осциллятор forum.motorka.org/threads/9054/

Погуглите приборчик-добавку к сварочному аппарату, называмый УВК-7.
Кстати, вот человек тут отчитался о его покупке и использовании
www.drive2.ru/l/467909818657538305/

А кто мешает применить инженерную смекалку, или, на худой конец, посмотреть в гугле? Из простейших, это схема с вв трансформатором, разрядником и колебательных контуром. Все собирается на коленке за пару часов.
Вместо трансформатора можно применить умножитель, разрядник, опять таки, лучше применить промышленного изготовления.
Я использовал Р-34, умножитель сетевого х6.
На том же чипмейкере есть куча описаний, есть на что взглянуть.

Свечи обычные, берёшь свечу от авто и отрезаешь боковой электрод, затем берёшь делаешь швеллер из чего удобно и ставишь их на встречу друг другу соблюдая предусмотренный в схеме зазор.

Лучше уже было два отрезка толстых вольфрамовых электродов взять. Они меньше подгорают

Я предложил бюджетный вариант, а кто как хочет пусть так и изгаляется.

Так один электрод стоит копейки. А огарки у аргонщиков вообще бесплатно можно попросить. У меня на работе их куча валяется

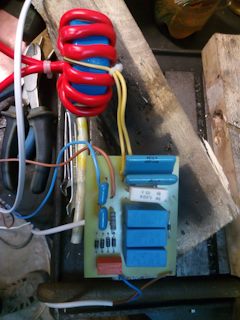

Вроде нормально работает, в качестве разрядника брал две свечи без массового электрода →←

Картинка маленькая ни чего не видно, если есть возможность скинь большую в личку. А что это за свечи такие?

Дай почту вышлю

Так отлично, и как работает качественно? Поджиг нормальный?

Осциллятор нужен только для сварки алюминия, а зачем чернягу вольфрамом варить ?

а чтобы тратить деньги на аргон, вольфрам, рукав …

Осциллятор нужен только для сварки алюминия, а зачем чернягу вольфрамом варить ?

Нужно дистанционный поджиг дуги. Детали варю мелкие, полуавтомат толкает детали, про электродную вообще молчу.

Вижу в сварке аргогоном познания аж громадные. Про поджиг лифтом ниче не слышал? А уже на осциллятор потянуло. Там не все так просто как тебе хочется. Ну а если очень хочется, прямой путь тебе на сайт электриков в раздел про самодельные сварочные аппараты. Там есть все.
зы: самый простой осциллятор, это прикрученный к сварочному аппарату высоковольный модуль, добытый из китайского электрошокера. Питание ему через кнопку и ставим заградительный контур на сварочник, чтобы не умерли диоды от нескольких киловольт напруги осциллятора ))).

Да не большой опыт в сварке tig. Про поджиг лифтом можно подробнее?

Не заморачивайся с “лифтом”, этим методом по началу варить хорошо не получится, делай осциллятор. У меня в блоге глянь, более чем понятно должно быть.

Вижу в сварке аргогоном познания аж громадные. Про поджиг лифтом ниче не слышал? А уже на осциллятор потянуло. Там не все так просто как тебе хочется. Ну а если очень хочется, прямой путь тебе на сайт электриков в раздел про самодельные сварочные аппараты. Там есть все.
зы: самый простой осциллятор, это прикрученный к сварочному аппарату высоковольный модуль, добытый из китайского электрошокера. Питание ему через кнопку и ставим заградительный контур на сварочник, чтобы не умерли диоды от нескольких киловольт напруги осциллятора ))).

Тиг-лифт — это садо-мазо, а не сварка. Еще про розжиг электрода на графитовой троллейбусной щетке надо было посоветовать )))

про чиркаш верно подмечено — садомазо отдыхает. Зато новые матерные слова в лексиконе появляются :)))

Вижу в сварке аргогоном познания аж громадные. Про поджиг лифтом ниче не слышал? А уже на осциллятор потянуло. Там не все так просто как тебе хочется. Ну а если очень хочется, прямой путь тебе на сайт электриков в раздел про самодельные сварочные аппараты. Там есть все.
зы: самый простой осциллятор, это прикрученный к сварочному аппарату высоковольный модуль, добытый из китайского электрошокера. Питание ему через кнопку и ставим заградительный контур на сварочник, чтобы не умерли диоды от нескольких киловольт напруги осциллятора ))).

Человек про осциллятор спрашивает, а ты ему lift пихаешь.

Нужно дистанционный поджиг дуги. Детали варю мелкие, полуавтомат толкает детали, про электродную вообще молчу.

тогда вам нужна скорее всего конденсаторная сварка, все тоже самое защитная среда аргон электрод вольфрам но сделан саленойд при касании иглой к изделию происходит сварка и игла убигает назад у меня знакомый сам себе такую собрал нечего сложного

Нет нужен именно принцип поджига дуги не касаясь детали, за счет высокого напряжения

Осциллятор нужен только для сварки алюминия, а зачем чернягу вольфрамом варить ?

Читать еще:  Ремонт глушителя холодной сваркой

Плюньте в глаза тому, кто Вам сказал такое про осцилоятор! )))

Осциллятор нужен только для сварки алюминия, а зачем чернягу вольфрамом варить ?

Осциллятор нужен для безконтактного поджига дуги в тиг сварке. Зачем вам знать зачем варить сталь тиг сваркой? Пусть варит себе человек.

И осциллятор вам вдогонку

Цветные металлы и нержавейка – вот контрольные слова во время тяжелых раздумий типа «вот только осциллятора мне не хватало для полного счастья». С ответственностью заявляем: не будет вам полного счастья с дугой, если вы варите нержавейку, алюминий или цветные металлы. Даже с инвертором. Даже с правильными электродами и серьезным опытом в сварочном деле.

Дуга будет вас подводить: или трудный розжигом, или нестабильностью и способностью тухнуть в самое неподходящее время. А вольфрамовый электрод будет к тому же липнуть. Справится с этими бедами поможет только один аппарат – осциллятор. Так что никуда вам от него не деться. Придется купить или сделать своими руками.

Хороший осциллятор стоит немалых денег, поэтому, если вы занимаетесь сваркой время от времени, есть смысл разобраться в его устройстве, чтобы сделать его своими руками.

Принцип устройства и работы осциллятора

Схем таких аппаратов много. Но набор принципиальных блоков один и тот же.

Вот что он включает в себя:

  1. Трансформатор, повышающий напряжение: для преобразования входного сетевого напряжения 220 В и 60Гц в колебания более высокой частоты со значением до 250 кГц напряжения 5…6 кВ.
  2. Выходной трансформатор для передачи тока повышенных напряжения и частоты на выходные контакты сварочного аппарата.
  3. Генератор искрового типа с контактами в виде вольфрамовых электродов, который по своей сути является одноконтурным разрядником.
  4. Управляющий блок из газового клапана, стабилизатора, кнопки пуска и датчика тока.
  5. Специальный защитный блок для контроля превышения допустимой силы тока или напряжения.

Устройство и принципиальную схему устройства нужно выбирать в зависимости от интенсивности вашей работы с его помощью. Если в планах ваших сварочных работ преобладает алюминий, который нужно варить при постоянном токе обратной полярности, то выбираем схему последовательного подключения – это будет осциллятор для сварки алюминия.

Если вы работаете с нержавейкой, ваша схема должна быть с параллельным подключением.

Система осциллятора для сварки с параллельным подключением намного сложнее и требует наличия двух трансформаторов. В первом из них первичная обмотка состоит из двойного колебательного контура, а вторичная включает в себя разрядник и является первичной обмоткой второго трансформатора высокочастотного типа.

Именно от него подается электрического питание дуги. Такую схему не только сложно собрать и регулировать, она должна быть защищена от напряжения, превышающего предельные нормы.

Осциллятор своими руками

Несмотря на то, что на рынке предлагаются сварочные осцилляторы самых разных моделей, может возникнуть необходимость соорудить такой аппарат самостоятельно. Реализация такой идеи вполне реальна, сделать это устройство своими руками – задача не из самых простых, но и не бином Ньютона.

Для начала убедитесь в том, что сварочный осциллятор своими руками вам действительно нужен и рентабелен.

Вот какие факторы помогут вам в этом:

  • Вы собираетесь варить нержавейку, алюминий или цветные металлы.
  • Вы используете постоянный или переменный ток с напряжением.
  • Мощность тока не превышает 250 Вт.
  • Вторичное полученное напряжение должно быть равно или выше 2500 В.

Если у вас есть сварочный преобразователь, работа пойдет намного легче: ваш постоянно действующий аппарат будет подключаться к сварочной сети последовательно, что значительно проще. Кроме того, дуга будет вести себя намного лучше.

Она будет устойчиво гореть, и ее можно будет поджигать без контакта со свариваемой поверхностью вне зависимости от силы тока.

Подобрать оптимальный трансформатор помогут характеристики тока, которые требуются во второй обмотке. Катушка индуктивности должна быть сдвоенной – так надежнее. Если у вас последовательно соединены два колебательных контура, ток и напряжение будут стабильными.

Колебательные контуры должны быть одинаковыми и должны состоять из следующих компонентов:

  • конденсатора;
  • варистора напряжения;
  • катушки индуктивности из ферритового стержня.

Разрядник требует особой жесткой платы, так как при срабатывании температура должна понижаться. Вольфрамовые электроды должны быть не меньше 2-х мм в диаметре, их нужно разместить строго параллельно, для этого их торцуют. Ширина зазора между ними регулируется винтом.

Первый каскад подключаем к клеммам инвертора, а второй каскад – к сварочной горелке и свариваемой заготовке. Для высокой стабильности работы к вторичной обмотке второго каскада нужно подключить катушку с отдельным питанием от аккумулятора.

Обязательное требование – корпус должен быть устойчивым к влаге, и со специальными отверстиями для вентиляции.

Правила работы на самодельном осцилляторе

Понятно, что главные требования – это безопасность и надежность работы аппарата.

Для их соблюдения нужно:

  1. Проверять на постоянной основе работу блокировочного конденсатора. Если он будет не в порядке, вы можете получить травму от низкочастотного сварочного тока.
  2. Взять себе за правило заниматься регулировкой и настройкой устройства только при его отключении от сети.
  3. Счищать нагар с электродов, делать это постоянно.
  4. Частота импульсов от осциллятора не должна превышать 40 мкс: следить за этим.

Осциллятор для сварки своими руками – очень грамотное технологическое дополнение к вашему сварочному оборудованию, если вы занимаетесь сваркой специфических металлов: нержавейки и алюминия. Осциллятор можно купить, а можно сделать своими руками. Для этого нужны ясная голова, хорошие руки и наши советы.

Желаем надежных конденсаторов, параллельных электродов и качественных обмоток в ваших трансформаторах. И хороших заказов!
