В чем измеряется твердость стали
Соотношения между числами твердости
Твердостью металла называют его свойство оказывать сопротивление пластической деформации при контактном воздействии стандартного тела-наконечника на поверхностные слои материала.
Испытание на твердость – основной метод оценки качества термообработки изделия.
Определение твердости по методу Бринелля. Метод основан на том, что в плоскую поверхность под нагрузкой внедряют стальной шарик. Число твердости НВ определяется отношением нагрузки к сферической поверхности отпечатка.
Метод Роквелла (HR) основан на статическом вдавливании в испытываемую поверхность наконечника под определенной нагрузкой. В качестве наконечников для материалов с твердостью до 450 HR используют стальной шарик. В этом случае твердость обозначают как HRB. При использовании алмазного конуса твердость обозначают как HRA или HRC (в зависимости от нагрузки).
Твердость по методу Виккерса (HV) определяют путем статического вдавливания в испытуемую поверхность алмазной четырехгранной пирамиды. При испытании измеряют отпечаток с точностью до 0,001 мм при помощи микроскопа, который является составной частью прибора Виккерса.
Метод Шора. Сущность данного метода состоит в определении твердости материала образца по высоте отскакивания бойка, падающего на поверхность испытуемого тела с определенной высоты. Твердость оценивается в условных единицах, пропорциональных высоте отскакивания бойка.
Числа твердости HRC для некоторых деталей и инструментов
| Детали и инструменты | Число твердости HRC |
|---|---|
| Головки откидных болтов, гайки шестигранные, рукоятки зажимные | 33. 38 |
| Головки шарнирных винтов, концы и головки установочных винтов, оси шарниров, планки прижимные и съемные, головки винтов с внутренними шестигранными отверстиями, палец поводкового патрона | 35. 40 |
| Шлицы круглых гаек | 36. 42 |
| Зубчатые колеса, шпонки, прихваты, сухари к станочным пазам | 40. 45 |
| Пружинные и стопорные кольца, клинья натяжные | 45. 50 |
| Винты самонарезающие, центры токарные, эксцентрики, опоры грибковые и опорные платики, пальцы установочные, цанги | 50. 60 |
| Гайки установочные, контргайки, сухари к станочным пазам, эксцентрики круговые, кулачки эксцентриковые, фиксаторы делительных устройств, губки сменные к тискам и патронам, зубчатые колеса | 56. 60 |
| Рабочие поверхности калибров – пробок и скоб | 56. 64 |
| Копиры, ролики копирные | 58. 63 |
| Втулки кондукторные, втулки вращающиеся для расточных борштанг | 60. 64 |
Таблица соотношений между числами твердости по Бринеллю, Роквеллу, Виккерсу, Шору
Указанные значения твердости по Роквеллу, Виккерсу и Шору соответствуют значениям твердости по Бринеллю, определенным с помощью шарика диаметром 10 мм.
| По Роквеллу | По Бринеллю | По Виккерсу (HV) |
По Шору | |||
|---|---|---|---|---|---|---|
| HRC | HRA | HRB | Диаметр отпечатка | HB | ||
| 65 | 84,5 | – | 2,34 | 688 | 940 | 96 |
| 64 | 83,5 | – | 2,37 | 670 | 912 | 94 |
| 63 | 83 | – | 2,39 | 659 | 867 | 93 |
| 62 | 82,5 | – | 2,42 | 643 | 846 | 92 |
| 61 | 82 | – | 2,45 | 627 | 818 | 91 |
| 60 | 81,5 | – | 2,47 | 616 | – | – |
| 59 | 81 | – | 2,5 | 601 | 756 | 86 |
| 58 | 80,5 | – | 2,54 | 582 | 704 | 83 |
| 57 | 80 | – | 2,56 | 573 | 693 | – |
| 56 | 79 | – | 2,6 | 555 | 653 | 79,5 |
| 55 | 79 | – | 2,61 | 551 | 644 | – |
| 54 | 78,5 | – | 2,65 | 534 | 618 | 76,5 |
| 53 | 78 | – | 2,68 | 522 | 594 | – |
| 52 | 77,5 | – | 2,71 | 510 | 578 | – |
| 51 | 76 | – | 2,75 | 495 | 56 | 71 |
| 50 | 76 | – | 2,76 | 492 | 549 | – |
| 49 | 76 | – | 2,81 | 474 | 528 | – |
| 48 | 75 | – | 2,85 | 461 | 509 | 65,5 |
| 47 | 74 | – | 2,9 | 444 | 484 | 63,5 |
| 46 | 73,5 | – | 2,93 | 435 | 469 | – |
| 45 | 73 | – | 2,95 | 429 | 461 | 61,5 |
| 44 | 73 | – | 3 | 415 | 442 | 59,5 |
| 42 | 72 | – | 3,06 | 398 | 419 | – |
| 40 | 71 | – | 3,14 | 378 | 395 | 54 |
| 38 | 69 | – | 3,24 | 354 | 366 | 50 |
| 36 | 68 | – | 3,34 | 333 | 342 | – |
| 34 | 67 | – | 3,44 | 313 | 319 | 44 |
| 32 | 67 | – | 3,52 | 298 | 302 | – |
| 30 | 66 | – | 3,6 | 285 | 288 | 40,5 |
| 28 | 65 | – | 3,7 | 269 | 271 | 38,5 |
| 26 | 64 | – | 3,8 | 255 | 256 | 36,5 |
| 24 | 63 | 100 | 3,9 | 241 | 242 | 34,5 |
| 22 | 62 | 98 | 4 | 229 | 229 | 32,5 |
| 20 | 61 | 97 | 4,1 | 217 | 217 | 31 |
| 18 | 60 | 95 | 4,2 | 207 | 206 | 29,5 |
| – | 59 | 93 | 4,26 | 200 | 199 | – |
| – | 58 | – | 4,34 | 193 | 192 | 27,5 |
| – | 57 | 91 | 4,4 | 187 | 186 | 27 |
| – | 56 | 89 | 4,48 | 180 | 179 | 25 |
Отверстия под резьбу
Таблица сверл для отверстий под нарезание трубной цилиндрической резьбы.
Размеры гаек под ключ
Основные размеры под ключ для шестигранных головок болтов и шестигранных гаек.
G и M коды
Примеры, описание и расшифровка Ж и М кодов для создания управляющих программ на фрезерных и токарных станках с ЧПУ.
Типы резьб
Типы и характеристики метрической, трубной, упорной, трапецеидальной и круглой резьбы.
Масштабы чертежей
Стандартные масштабы изображений деталей на машиностроительных и строительных чертежах.
Режимы резания
Онлайн калькулятор для расчета режимов резания при точении.
Отверстия под резьбу
Таблица сверл и отверстий для нарезания метрической резьбы c крупным (основным) шагом.
Станки с ЧПУ
Классификация станков с ЧПУ, станки с ЧПУ по металлу для точения, фрезерования, сверления, расточки, нарезания резьбы, развёртывания, зенкерования.
Режимы резания
Онлайн калькулятор для расчета режимов резания при фрезеровании.
Форматы чертежей
Таблица размеров сторон основных и дополнительных форматов листов чертежей.
CAD/CAM/CAE системы
Системы автоматизированного проектирования САПР, 3D программы для проектирования, моделирования и создания 3d моделей.
Чтение чертежей
Техническое черчение, правила выполнения чертежей деталей и сборочных чертежей.
В чем измеряется твердость стали
Методы определения твёрдости по способу приложения нагрузки делятся на: 1) статические и 2) динамические (ударные).
Для измерения твёрдости существует несколько шкал (методов измерения):
- Метод Бринелля — твёрдость определяется по диаметру отпечатка, оставляемому металлическим шариком, вдавливаемым в поверхность. Твёрдость вычисляется как отношение усилия, приложенного к шарику, к площади отпечатка (причём площадь отпечатка берётся как площадь части сферы, а не как площадь круга (твердость по Мейеру)); размерность единиц твердости по Бринеллю МПа (кг-с/мм²). Число твердости по Бринеллю по ГОСТ 9012-59 записывают без единиц измерения. Твёрдость, определённая по этому методу, обозначается HB, где H = hardness (твёрдость, англ.), B — Бринелль;
- Метод Роквелла — твёрдость определяется по относительной глубине вдавливания металлического шарика или алмазного конуса в поверхность тестируемого материала. Твёрдость, определённая по этому методу, является безразмерной и обозначается HR, HRB, HRC и HRA; твёрдость вычисляется по формуле HR = 100 (130) − kd, где d — глубина вдавливания наконечника после снятия основной нагрузки, а k — коэффициент. Таким образом, максимальная твёрдость по Роквеллу по шкалам A и C составляет 100 единиц, а по шкале B – 130 единиц.
- Метод Виккерса — твёрдость определяется по площади отпечатка, оставляемого четырёхгранной алмазной пирамидкой, вдавливаемой в поверхность. Твёрдость вычисляется как отношение нагрузки, приложенной к пирамидке, к площади отпечатка (причём площадь отпечатка берётся как площадь части поверхности пирамиды, а не как площадь ромба); размерность единиц твёрдости по Виккерсу кг-с/мм². Твёрдость, определённая по этому методу, обозначается HV;
- Методы Шора:
- Твёрдость по Шору (Метод вдавливания) — твёрдость определяется по глубине проникновения в материал специальной закаленной стальной иглы (индентора) под действием калиброванной пружины [4] . В данном методе измерительный прибор именуется дюрометром. Обычно метод Шора используется для определения твердости низкомодульных материалов (полимеров). Метод Шора, описанный стандартом ASTM D2240, оговаривает 12 шкал измерения. Чаще всего используются варианты A (для мягких материалов) или D (для более твердых). Твёрдость, определённая по этому методу, обозначается буквой используемой шкалы, записываемой после числа с явным указанием метода.
- Дюрометры и шкалы Аскер — по принципу измерения соответствует методу вдавливания (по Шору). Фирменная и нац. японская модификация метода. Используется для мягких и эластичных материалов. Отличается от классического метода Шора некоторыми параметрами измерительного прибора, фирменными наименованиями шкал и инденторами.
- Твёрдость по Шору (Метод отскока) — метод определения твёрдости очень твёрдых (высокомодульных) материалов, преимущественно металлов, по высоте, на которую после удара отскакивает специальный боёк (основная часть склероскопа — измерительного прибора для данного метода), падающий с определённой высоты [5] . Твердость по этому методу Шора оценивается в условных единицах, пропорциональных высоте отскакивания бойка. Основные шкалы C и D. Обозначается HSx, где H — Hardness, S — Shore и x — латинская буква, обозначающая тип использованной при измерении шкалы. [6][7]
Следует понимать, что хотя оба этих метода являются методами измерения твёрдости, предложены одним и тем же автором, имеют совпадающие названия и совпадающие обозначения шкал это — не версии одного метода, а два принципиально разных метода с разными значениями шкал, описываемых разными стандартами.
- Метод Кузнецова — Герберта — Ребиндера — твёрдость определяется временем затухания колебаний маятника, опорой которого является исследуемый металл;
- Метод Польди (двойного отпечатка шарика) — твердость оценивается в сравнении с твердостью эталона, испытание производится путем ударного вдавливания стального шарика одновременно в образец и эталон (см. иллюстрацию);
- Шкала Мооса — определяется по тому, какой из десяти стандартных минералов царапает тестируемый материал, и какой материал из десяти стандартных минералов царапается тестируемым материалом.
- Метод Бухгольца — метод определения твердости при помощи прибора «Бухгольца». Предназначен для испытания на твердость (твердость по Бухгольцу) полимерных лакокрасочных покрытий при вдавливании индентора «Бухгольца». Метод регламентируют стандарты ISO 2815, DIN 53153, ГОСТ 22233. [8][9]
Методы измерения твёрдости делятся на две основные категории: статические методы определения твёрдости и динамические методы определения твёрдости.
Для инструментального определения твёрдости используются приборы, именуемые твердомерами. Методы определения твердости, в зависимости от степени воздействия на объект, могут относиться как к неразрушающим, так и к разрушающим методам.
Существующие методы определения твёрдости не отражают целиком какого-нибудь одного определённого фундаментального свойства материалов, поэтому не существует прямой взаимосвязи между разными шкалами и методами, но существуют приближенные таблицы, связывающие шкалы отдельных методов для определённых групп и категорий материалов. Данные таблицы построены только по результатам экспериментальных тестов и не существует теорий, позволяющих расчетным методом перейти от одного способа определения твердости к другому.
Конкретный способ определения твёрдости выбирается исходя из свойств материала, задач измерения, условий его проведения, имеющейся аппаратуры и др.
В СНГ стандартизированы не все шкалы твёрдости.
Что такое твердость стали? (ч.2)
Востребованность указанных методов измерения твердости металла объясняется их следующими особенностями:
- все описанные методы позволяют производить измерения каждого готового образца в отдельности, что, несомненно, повышает качество серийной продукции;

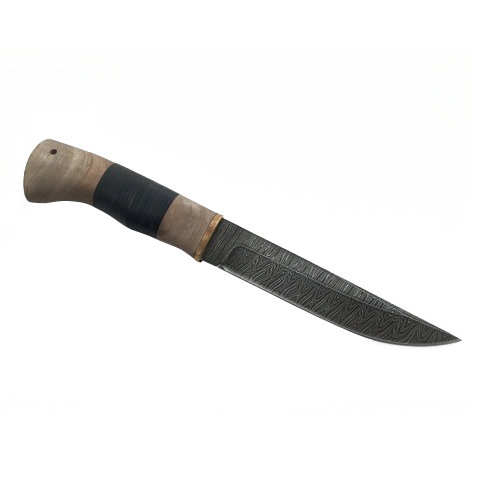

- не происходит разрушения готового изделия (например, ножа) и в дальнейшем его можно использовать по назначению;
- высокая скорость измерений, а значит большая производительность метода.
Важно: Результаты испытаний с помощью различных методов несопоставимы между собой.
Рассмотрим каждый метод в отдельности, уделив особое внимание методу Роквелла.
Метод Бринелля
Этот метод был предложен шведом Юханом Августом Бринеллем начале 20-го века. На тот момент, это был самый точный способ определения твердости металлов. В качестве индентора используются стальные шарики различного диаметра (от 1,2 до 10 миллиметров). Диаметр шарика выбирается в зависимости от предполагаемой твердости металла.
Бринелль разделил металлы на несколько групп, объединив их по твердости. В группу с минимальной твердостью попали олова, свинец и их сплавы. В группу с самой высокой твердостью вошли титан, никель и стальные сплавы. Для металлов с минимальной твердостью используется шарик самого малого диаметра, для металлов высокой твердости используется шарик самого большого диаметра.
Измерения происходят по следующему алгоритму: проверяемый образец помещают на специальный стол, сверху в образец происходит вдавливание индентора с постепенно увеличивающейся нагрузкой. Это происходит в течение короткого промежутка времени от 2-х до 8-ми секунд. После достижения максимального уровня динамической нагрузки, нагрузка поддерживается в статическом состоянии, примерно в течение 10-ти секунд. После завершения процедуры, на проверяемом образце замеряют диаметр отпечатка.
Расчет твердости происходит по формуле, где учитываются приложенная нагрузка, диаметр индентора и диаметр отпечатка. Твердость указывается в формате кгс/мм2, формат отображения HBW.
Метод Виккерса
При измерении твердости по методу Виккерса в качестве индентора используется наконечник в форме пирамиды, грани которой сходятся между собой под углом в 136 градусов. Для обеспечения точности испытания важно соблюсти несколько моментов:
- нагрузка должна приходиться строго в центр алмазного наконечника;
- вектор приложения нагрузки должен быть строго перпендикулярен поверхности испытуемого образца.
Измерения происходят по следующему алгоритму: проверяемый образец помещают на специальный стол, сверху в образец происходит вдавливание индентора сразу с необходимым уровнем нагрузки (максимальное возможное значение до 100 кгс). Далее происходит удержание индентора под нагрузкой в течение 10-15 секунд. После снятия индентора происходит измерение глубины вдавливания и диагонали отпечатка.
Далее происходит расчет по форму, где учитывается соотношение приложенной нагрузки к диагонали отпечатка и времени в течение которого происходило испытание.
Твердость указывается в формате кгс/мм2, формат отображения HV. Метод Виккерса за счет использования алмазного наконечника позволяет делать более точные измерения, чем метод Бринелля.
Метод Шора
Этот метод является продолжением всем хорошо известного метода «постукивания», когда постукивая по детали или заготовке, мастер пытается определить ее твердость. Метод предложен американский инженером Альбертом Шором в начале XX века. Суть метода заключается в том, что твердость металла определяется по высоте отскока индентора.
Прибор для измерения твердости состоит из полой трубки, на которой по всей длине сделан пропил с нанесенными делениями. Трубка устанавливается на поверхность измеряемого образца и в нее сбрасывается боек с алмазным наконечником. Твердость металла определяется визуально по высоте отскока бойка. По сути, этот прибор является «склерометром».
Данный тип измерений не дает высокой точности, но отлично подходит для экспресс-оценки твердости сплавов на металлургических производствах, когда нужно оперативно определить твердость большой детали или детали, которая имеет сложную поверхность.
Формат отображения твердости по Шору HSD (или HSC, в зависимости от используемой шкалы).
Метод Роквелла
В последнее время этот метод получил большое распространение, благодаря своей простоте и универсальности. Метод Роквелла не требует проведения дополнительных вычислений и значение измерения сразу выводится на шкалу прибора.
Этот метод придумали два однофамильца, которые носили одну фамилию Роквелл. Звали их Хью и Стенли. Оба они работали в металлургическом холдинге в штате Коннектикут, где в то время остро встал вопрос оперативного измерения твердости элементов подшипников. Существующий метод Бринелля не позволял производить измерения с высокой точностью, а также не позволял производить испытание на каждом готовом экземпляре.
Роквелы придумали способ измерения твердости, основанный на измерении разности глубины проникновения индентора в образец под разной нагрузкой.
Измерение твердости по методу Роквелла происходит по следующему алгоритму: выбирается соответствующая шкала и индентор, образец помещается на специально подготовленный стол, к нему прилагается предварительная нагрузка в 10 кгс, нагрузка снимается. Далее прилагается основная максимальная нагрузка, нагрузка снимается. Результат последнего измерения является величиной твердости металла по Роквеллу.
Для измерений по методу Роквелла используется 11 шкал, которые отличаются друг от друга типом (и формой) индентора и нагрузкой. Все шкалы имеют буквенное обозначение: A; B; C; D; E; F; G; H; K; N; T.
Чащ всего используются шкалы:
А (нагрузка 60 кгс, в качестве индентора используется алмазный наконечник с углом в 120 градусов);
В (нагрузка 100 кгс, стальной закаленный шарик с диаметром 1/16 дюйма);
С (нагрузка 150 кгс, в качестве индентора используется алмазный наконечник с углом в 120 градусов).
В качестве единицы измерения берется условная глубина, на которую индентор погружается в образец. Одно деление считается равным 0,002 миллиметра. При использовании в качестве индентора алмазного конуса, максимально возможным считается погружении на 100 делений, а при использовании шарика на 130 делений.
Важные моменты, которые нужно учитывать при проведении измерений:
- толщина образца (ширина образца должна быть в 10 больше глубины проникновения);
- размер расстояния между оттисками (минимально допустимое расстояние – 3 миллиметра);
- нагрузка должна прикладывать строго перпендикулярно к поверхности образца;
- образец должен быть максимально прочно зафиксирован на испытательном стенде;
- для получения максимально точного результата требуется проведение 3-х кратного измерения.
Преимущества проведения измерений по методу Роквелла:
- измерять можно любое металлическое изделие, даже если не известен его состав;
- не требуется чистка и полировка поверхности;
- минимальное повреждение поверхности проверяемого образца;
- нет необходимости производить дополнительные измерения и расчеты, прибор сразу показывает твердость изделия на специальной шкале;
- удобство проведения измерений, их скорость;
- возможность автоматизации процесса, можно производить измерения на конвейере;
- возможность оперативно проводить испытания с опытными и экспериментальными образцами.
Рассмотрев основные варианты измерения твердости металлов, можно сказать, что на сегодняшний день, одним из самых удобных методов, который получил распространение в ножевой промышленности, является метод Роквелла, благодаря своему удобству, точности и высокой производительности.
Твёрдость
Твёрдость — свойство материала сопротивляться внедрению более твёрдого тела — индентора.
Метод определения восстановленной твёрдости.
Твёрдость определяется как отношение величины нагрузки к площади поверхности, площади проекции или объёму отпечатка. Различают поверхностную, проекционную и объемную твёрдость:
- поверхностная твёрдость — отношение нагрузки к площади поверхности отпечатка;
- проекционная твёрдость — отношение нагрузки к площади проекции отпечатка;
- объёмная твёрдость — отношение нагрузки к объёму отпечатка.
Метод определения невосстановленной твёрдости.
Твёрдость определяется как отношение силы сопротивления к площади поверхности, площади проекции или объёму внедрённой в материал части индентора. Различают поверхностную, проекционную и объёмную твёрдость:
- поверхностная твёрдость — отношение силы сопротивления к площади поверхности внедрённой в материал части индентора;
- проекционная твёрдость — отношение силы сопротивления к площади проекции внедрённой в материал части индентора;
- объёмная твёрдость — отношение силы сопротивления к объёму внедрённой в материал части индентора.
Твёрдость измеряют в трёх диапазонах: макро, микро, нано. Макродиапазон регламентирует величину нагрузки на индентор от 2 Н до 30 кН. Микродиапазон (см. микротвёрдость) регламентирует величину нагрузки на индентор до 2 Н и глубину внедрения индентора больше 0,2 мкм. Нанодиапазон регламентирует только глубину внедрения индентора, которая должна быть меньше 0,2 мкм [1] . Часто твёрдость в нанодиапазоне называют нанотвердостью (nanohardness). Величина нанотвердости может значительно отличаться от микротвёрдости для одного и того же материала. [2] [3] .
Измеряемая твёрдость, прежде всего, зависит от нагрузки, прикладываемой к индентору. Такая зависимость получила название размерного эффекта, в англоязычной литературе — indentation size effect. Характер зависимости твердости от нагрузки определяется формой индентора:
- для сферического индентора — с увеличением нагрузки твёрдость увеличивается — обратный размерный эффект (reverse indentation size effect);
- для индентора в виде пирамиды Виккерса или Берковича — с увеличением нагрузки твёрдость уменьшается — прямой или просто размерный эффект (indentation size effect);
- для сфероконического индентора (типа конуса для твердомера Роквелла) — с увеличением нагрузки твёрдость сначала увеличивается, когда внедряется сферическая часть индентора, а затем начинает уменьшаться (для конической части индентора).
Содержание
Методы измерения твёрдости
Методы определения твёрдости по способу приложения нагрузки делятся на: 1) статические и 2) динамические (ударные).
Для измерения твёрдости существуют несколько шкал (методов измерения):
- Метод Бринелля — твёрдость определяется по диаметру отпечатка, оставляемому твердосплавным шариком, вдавливаемым в поверхность. Твёрдость вычисляется как отношение усилия, приложенного к шарику, к площади отпечатка (причём площадь отпечатка берётся как площадь части сферы, а не как площадь круга (твёрдость по Мейеру)); размерность единиц твердости по Бринеллю МПа (кгс/мм²). Твёрдость, определённая по этому методу, обозначается HBW, где H — hardness (твёрдость, англ.), B — Бринелль, W — материал индентора, затем указывают диаметр индентора, нагрузку и время выдержки. Стальные шарики в качестве инденторов для метода Бринелля уже не используются.
- Метод Роквелла — твёрдость определяется по относительной глубине вдавливания стального, твердосплавного шарика или алмазного конуса в поверхность тестируемого материала. Твёрдость, определённая по этому методу, является безразмерной и обозначается HRA, HRB, HRC и т.д.; твёрдость вычисляется по формуле HR = 100 (130) − h/e, где h — глубина относительного вдавливания наконечника после снятия основной нагрузки, а e — коэффициент, равный 0,002 мм для метода Роквелла и 0,001 мм для супер Роквелла. Таким образом, максимальная твёрдость по Роквеллу по шкалам A и C составляет 100 единиц, а по шкале B — 130 единиц. Всего существует 54 шкалы измерения твердости по Роквеллу.
- Метод Виккерса — твёрдость определяется по площади отпечатка, оставляемого четырёхгранной алмазной пирамидкой, вдавливаемой в поверхность. Твёрдость вычисляется как отношение нагрузки, приложенной к пирамидке, к площади поверхности отпечатка (причём площадь поверхности отпечатка берётся как площадь части геометрически правильной пирамиды, а не как площадь поверхности фактического отпечатка); размерность единиц твёрдости по Виккерсу кгс/мм². Твёрдость, определённая по этому методу, обозначается HV с обязательным указанием нагрузки и времени выдержки.
- Методы Шора:
- Твёрдость по Шору (Метод вдавливания) — твёрдость определяется по глубине проникновения в материал специальной закалённой стальной иглы (индентора) под действием калиброванной пружины [4] . В данном методе измерительный прибор именуется дюрометром. Обычно метод Шора используется для определения твердости низкомодульных материалов (полимеров). Метод Шора, описанный стандартом ASTM D2240, оговаривает 12 шкал измерения. Чаще всего используются варианты A (для мягких материалов) или D (для более твёрдых). Твёрдость, определённая по этому методу, обозначается буквой используемой шкалы, записываемой после числа с явным указанием метода.
- Дюрометры и шкалы Аскер — по принципу измерения соответствует методу вдавливания (по Шору). Фирменная и нац. японская модификация метода. Используется для мягких и эластичных материалов. Отличается от классического метода Шора некоторыми параметрами измерительного прибора, фирменными наименованиями шкал и инденторами.
- Твёрдость по Шору (Метод отскока) — метод определения твёрдости очень твёрдых (высокомодульных) материалов, преимущественно металлов, по высоте, на которую после удара отскакивает специальный боёк (основная часть склероскопа — измерительного прибора для данного метода), падающий с определённой высоты [5] . Твёрдость по этому методу Шора оценивается в условных единицах, пропорциональных высоте отскакивания бойка. Основные шкалы C и D. Обозначается HSx, где H — Hardness, S — Shore и x — латинская буква, обозначающая тип использованной при измерении шкалы [6][7] .
Следует понимать, что хотя оба этих метода являются методами измерения твёрдости, предложены одним и тем же автором, имеют совпадающие названия и совпадающие обозначения шкал, это — не версии одного метода, а два принципиально разных метода с разными значениями шкал, описываемых разными стандартами.
- Метод Кузнецова — Герберта — Ребиндера — твёрдость определяется временем затухания колебаний маятника, опорой которого является исследуемый металл;
- Метод Польди (двойного отпечатка шарика) — твёрдость оценивается в сравнении с твёрдостью эталона, испытание производится путём ударного вдавливания стального шарика одновременно в образец и эталон (см. иллюстрацию);
- Шкала Мооса — определяется по тому, какой из десяти стандартных минералов царапает тестируемый материал, и какой материал из десяти стандартных минералов царапается тестируемым материалом.
- Метод Бухгольца — метод определения твердости при помощи прибора «Бухгольца». Предназначен для испытания на твёрдость (твёрдость по Бухгольцу) полимерных лакокрасочных покрытий при вдавливании индентора «Бухгольца». Метод регламентируют стандарты ISO 2815, DIN 53153, ГОСТ 22233 [8][9] .
Методы измерения твёрдости делятся на две основные категории: статические методы определения твёрдости и динамические методы определения твёрдости.
Для инструментального определения твёрдости используются приборы, именуемые твёрдомерами. Методы определения твёрдости, в зависимости от степени воздействия на объект, могут относиться как к неразрушающим, так и к разрушающим методам.
Существующие методы определения твёрдости не отражают целиком какого-нибудь одного определённого фундаментального свойства материалов, поэтому не существует прямой взаимосвязи между разными шкалами и методами, но существуют приближённые таблицы, связывающие шкалы отдельных методов для определённых групп и категорий материалов. Данные таблицы построены только по результатам экспериментальных тестов и не существует теорий, позволяющих расчётным методом перейти от одного способа определения твёрдости к другому.
Конкретный способ определения твёрдости выбирается исходя из свойств материала, задач измерения, условий его проведения, имеющейся аппаратуры и др.
В СНГ стандартизированы не все шкалы твёрдости.
