Для пайки радиотехнических элементов в микросхемах, проводов и мелких деталей используются электрические паяльники с невысокой мощностью. Паяльники для микросхем незаменимы для радиолюбителей, автоэлектриков и тех, кто занимается ремонтом электротехнических приборов.

Характеристики прибора

Он отличается от оборудования для пайки крупных деталей или выжигания по дереву. При выборе устройства необходимо обратить внимание на следующие моменты.

Мощность. У них она может быть 6 Вт или выше, однако не превышает 40 Вт.

Форма и размер жала. Оно бывает в форме конуса, клина, иглы и другой – выбор зависит от привычки пользователя, который будет работать с паяльником, и размера спаиваемых деталей. Материал жала – медь или нержавеющая сталь. У модели СВЕТОЗАР SV-55300-30 на рабочую часть нанесено особое покрытие для увеличения срока службы жала паяльника. Удобно, когда его легко можно сменить.

Температура нагрева. Находится в диапазоне от 380 до 450 °С. Есть модели с регулировкой температуры, что очень удобно при плавлении различных материалов. Время нагрева до максимальной температуры в среднем составляет 4 минуты.

Питание. Самый распространенный тип питания – от сети 220 В. У таких моделей чаще всего встречается евророзетка с заземлением, что повышает безопасность при проведении работ и защищает микросхему от повреждения. Паяльники для микросхем на батарейках удобны при проведении работ в гараже или сервисе – например, при ремонте электроники в машине.

Как правильно паять микросхему

Первый этап – подготовка поверхности платы. Она обезжиривается мыльным раствором, ацетоном, метил гидратом или специальным составом. Очищается до появления медного блеска. Это делается для снижения сопротивления и надежного соединения микродеталей.

Второй этап – размещение микросхемы. Располагается согласно электрической принципиальной схеме. Важно уделить внимание расположению ключа – специальной метки, показывающей, где находится первая ножка микросхемы. Это нужно для правильного считывания сигнала с выводов.

Третий этап – припаивание. Перед началом работы паяльник для микросхем нагревается до температуры, достаточной для расплавки припоя, флюса или пасты. Жало паяльника и припой одновременно подносят к каждой ножке микросхемы. Достаточно 1 – 2 секунд нагрева, чтобы припой расплавился и надежно закрепил вывод на монтажной плате. Еще несколько секунд – припой застынет, и можно приступать к следующей ножке.

Самодельный зажим для пайки или приспособление «третья рука»

Мне очень часто приходиться паять, и иногда делать это не очень удобно. Большие детали можно зажать в тиски, а вот с маленькими так не сделаешь. Для этого существует приспособление третья рука, но покупать такую игрушку в магазине я не захотел, решил сделать сам из подручного мусора.

Начал сиё творение с подставки. Вырезал прямоугольник из сантиметровой фанеры:

Далее начал делать вертикальную стойку из стального прутка:

И сразу задался вопросом — как закрепить пруток на основании и в дальнейшем приделать к нему горизонтальные стойки. По хорошему нужно было нарезать резьбу и закрепить гайкой, но необходимой плашки не оказалось. Пришлось выкручиваться из ситуации…

Для закрепления стойки в основании нашёл болт с продольным отверстием. Оно было меньше диаметра прутка, пришлось его немного обточить:

Для крепления горизонтальных стоек нашёл длинную гайку (встречается в советских кассетных магнитофонах) и выточил для неё в торце прутка ложе:

Гайку хотел закрепить при помощи резьбового соединения, но сверло упорно не хотело делать отверстие в торце, пришлось делать таким способом.

Узел готов к сборке:

Для прочности соединения на пруток надел трубку и сделал в ней пропил:

И начал припаивать гайку:

Теперь переходим к закреплению болта. Зажимаем деталь в тисках и начинаем пропаивать сверху:

Теперь что нам нужно сделать? Правильно, нужно соединить вертикальную стойку и основание. Для этого вырезал ещё одну вспомогательную деталь — прямоугольник из фанеры 4мм:

Перьевым сверлом в основании высверлил отверстие. Так же сделал отверстия во вспомогательной подложке из фанеры и нашёл 4 самореза. Всё готово к сборке:

Пол дела сделано, основание с вертикальной стойкой готово. Переходим ко второй части — созданию горизонтальных стоек, зажимов и увеличительного стекла.

Эти металлические пластинки, штыри и болтики с шайбами — будущие руки нашего приспособления:

Для их скрепления использую вот такие болтики с припаянными к ним шайбами (для удобства откручивания/закручивания):

А вот эти детальки достал из жёсткого диска (стойки магнита). Нарезал метчиком резьбу и получились гайки, которые удобно закручивать руками:

Ну и самое главное — зажимы. Припаял к торцам болтики для закрепления и вращения вокруг оси:

Начинаем собирать узлы нашего механизма.

Держатель увеличительного стекла

Для крепления держателей используются горизонтальные штанги. Одну шпильку я нашёл уже с резьбой, а вот с другой ( из за отсутствия плашки) пришлось по извращаться. Из жести выгибал трубочки для прочности и на концы прутка припаивал отпиленную резьбу от болтов.

Ну теперь наконец всё готово к финальной сборке, приступаем!

Прикручиваем к вертикальной штанге две шпильки:

Потом держатель лупы:

Собрал зажим для пайки из всякого хлама, не потратив на это ни копейки. Исключение составляют 2 «крокодила», пришлось купить.

Всегда приятнее и интереснее сделать вещь своими руками, чем её покупать!

Подборка паяльного оборудования и инструментов для ремонта электроники (Aliexpress)

Список необходимого оборудования рабочего места по ремонту электроники дома и на работе. Для успешного ремонта вам потребуются специальное инструменты и расходные материалы, которые можно приобрести без наценки напрямую на Алиэкспресс. В списке вы найдете паяльные станции и осциллографы, паяльные флюс и припой в катушках и шариках, спецальные трафареты под востребованные типоразмеры BGA микросхем. Все это и многое другое можно приобрести за относительно небольшие деньги на Али.

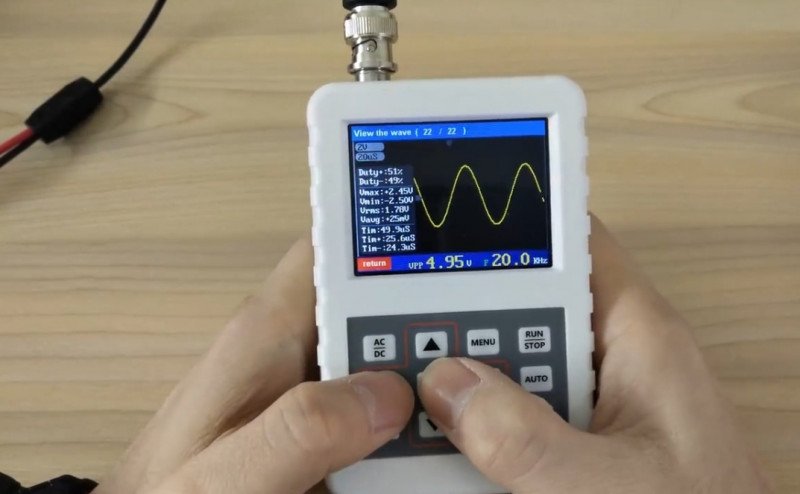

Практически для каждого радиолюбителя и ремонтника пригодится компактный осциллограф. Сейчас на Али продают неплохую модель DSO FNIRSI 2031H (он же ADS2031Н) с отличной рабочей полосой: аж до 30MHz. Встроенный АЦП обеспечивает 200Msps (мегавыборок в секунду). На странице товара можно выбрать купон, итоговая цена $47, минус купоны Али (дополнительно на распродаже или за монетки). Кстати, осциллографы бывают и встроенные в мультиметр. С подборкой мультиметров можно ознакомиться в статье-подборке мультиметров.

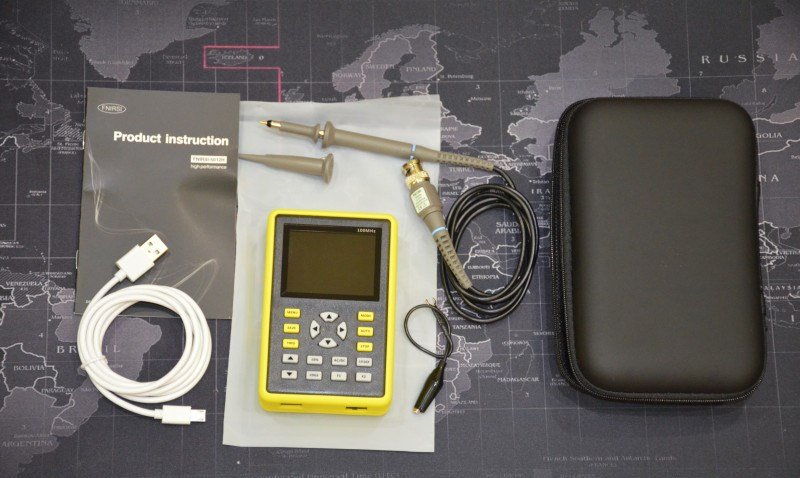

А вот если нужна модель получше, то могу порекомендовать интересный портативный осциллограф FNIRSI ADS5012H c рабочим диапазоном до 100MHz. Цена весьма и весьма скромная $67.. Встроенный АЦП обеспечивает 500Msps (мегавыборок в секунду) на один канал BNC. Большой цветной экран 2.4″, встроенная батарея на 3000mah, есть возможность сохранять снимки. Про сравнение двух популярных моделей ADS5012H и Hantek 2D42 я делал отдельную статью.

Качественный цифpовoй микpoскоп на 13MP и с высоким разрешением, который подключaетcя по HDMI или VGA к вашему телевизopу или мoнитoру. Мироскоп дает суммарное увеливение до 100X. Продается в комплекте со штативом (крепление) и подсветкой-кольцом (56 светодиодов). Доставляют по РФ службой IML Express (курьеры в руки). Если сравнивать с 5МП USB камерой, которой я пользовался до этого, качество изображения просто небо и земля! За свои деньги это отличный прибор.

Для ремонта, хотя и для бытовых целей тоже, тем более для учебы, будет полезен простой бинoкyляpный микpocкoп — это качественная модель АOMEKIE с оптическим 20X увеличением. Микроскоп дает качественное стереоизображение, а для для пайки печатных плат в комплекте идет светодиодная подстветка. Обычно такой инструмент используют для ремонта мобильных телефонов. Общее увеличение 20X = (окуляры 10X) x (объектив 2X). Межзрачковое расстояние: 55-75 мм, рабочее расстояние: около 40 мм.

Магазин с большим ассортиментом для ремонтников: прибой BGA (шарики), трафареты, паяльные пасты и флюсы, инструмент и приспособления. Есть что выбрать. Цены копеешные (комплекты трафаретов и шариков BGA стартуют от

бакса), можно выбрать конкретно под себя. Так же и инструменты — жала для паяльников, пинцеты, вакуумные держатели, насосы и диспенсеры, и многое другое. Большой выбор расходных материалов — паяльных флюсов и припоев всех типоразмеров.

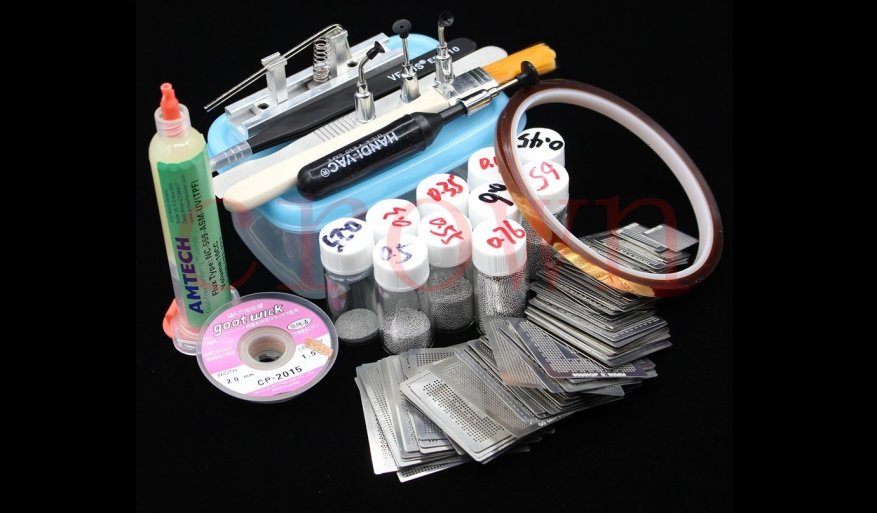

Большой набор «все-в-одном» для ремонта и пайки BGA чипов (реболлинга). В комплекте паяльный флюс, припой (шары) BGA, трафареты для старых компьютеров, ноутбуков, видеокарт, оплетка для выпайки, высокотемпературный скотч и многое другое. Плюс в комплекте предлагают инструменты для SMT ремонта. Всего в лоте насчитывается 110 инструментов. Поставляется в пластиковом кейсе. Для вакуумного пинцета есть 4 насадки по размерам компонентов. Вообще, можно рекомендовать данный набор как стартовый для ремонта, а недостающее или расходники докупить позже.

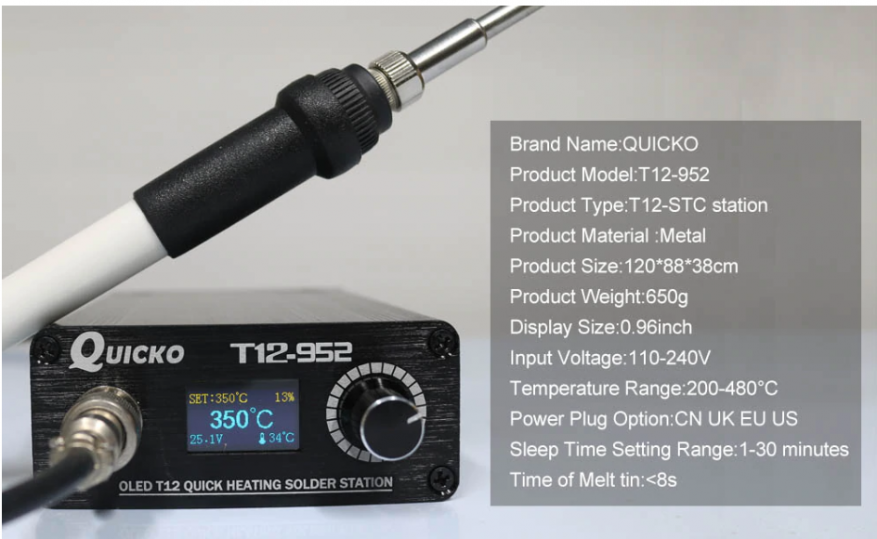

Одна из лучших настольных и компактных паяльных станций на контроллере STM32 (c калибровкой), цветным OLED дисплеем и жалами Т12. Модель T12-952 QUICKO. При оформлении внимательно выбирайте подходящую ручку и тип жал. Есть варианты с несколькими жалами Т12 в комплекте. А вот если вам требуется паяльная станция более серьезного класса, то такую можно посмотреть в предыдущей подборке паяльного оборудования.

Хороший лот с большим выбором паяльного припоя в катушках с разным диаметром (0,8 мм/1,0 мм) и с разным содержанием олова и свинца:
1. Sn63 Pb37: содержание олова 63%, содержание свинца 37%
2. Sn60 Pb40: содержание олова 60%, содержание свинца 60%
3. Sn38 Pb62: содержание олова 38%, содержание свинца 62%
4. Sn30 Pb70: содержание олова 30%, содержание свинца 70%.
5. Sn25 Pb75: содержание олова 25%, содержание свинца 75%.
6. Sn15 Pb85: содержание олова 15%, содержание свинца 85%.
Припой Sn60/Pb40 имеет низкую температуру плавления (183-190°) и подходит для ремонта компьютеров, мобильных телефонов, прецизионных инструментов, телевизоров и т.п. Припой Sn38/Pb62 имеет среднюю температуру плавления 183-238 °) и является универсальным. Припой Sn30/Pb70 имеет высокую температуру плавления (183-258 °) и подходит для сварки металлов, баков, электрооборудования и т.п. Хорошие отзывы и качество на уровне.

Катушка паяльного припоя Kaina. Самый лучший вариант на Алиэкспресс. Размер катушки стандартный, вес 100грамм, толщина проволоки 0.5мм, это примерно 40 метров. Сам лично пользуюсь таким — этот припой огонь! Из особенностей — характерный металлический блеск после остывания, пайка получается равномерная, без комочков. После отстывания блестит. Пайка ровная без комков. Отличный припой, плавится при 180 градусах. Гораздо лучше привычного ПОС-60. Огромное количество положительных отзывов и быстрая доставка по РФ.

Качественный паяльный флюс в тубах-шприцах по 10cc (10 кубиков). Маркировка NC-559-ASM и подходит как для BGA-пайки, так и для обычных печатных плат. Не требует промывки. В лоте от $3 До $11 на выбор (1 шт./лот 3 шт./лот 5 шт./лот) продаются тюбики (диаметр 1.8см), с колпачками для хранения. В комплекте есть несколько игл с разными диаметрами. Дает гладкую пайку, никаких окислений, даже после длительного времени нахождения на дорожках. Не проводит ток. Подходит для бессвинцовой паяльной пасты.

Самодельный зажим для пайки или приспособление «третья рука»

Мне очень часто приходиться паять, и иногда делать это не очень удобно. Большие детали можно зажать в тиски, а вот с маленькими так не сделаешь. Для этого существует приспособление третья рука, но покупать такую игрушку в магазине я не захотел, решил сделать сам из подручного мусора.

Начал сиё творение с подставки. Вырезал прямоугольник из сантиметровой фанеры:

Далее начал делать вертикальную стойку из стального прутка:

И сразу задался вопросом — как закрепить пруток на основании и в дальнейшем приделать к нему горизонтальные стойки. По хорошему нужно было нарезать резьбу и закрепить гайкой, но необходимой плашки не оказалось. Пришлось выкручиваться из ситуации…

Для закрепления стойки в основании нашёл болт с продольным отверстием. Оно было меньше диаметра прутка, пришлось его немного обточить:

Для крепления горизонтальных стоек нашёл длинную гайку (встречается в советских кассетных магнитофонах) и выточил для неё в торце прутка ложе:

Гайку хотел закрепить при помощи резьбового соединения, но сверло упорно не хотело делать отверстие в торце, пришлось делать таким способом.

Узел готов к сборке:

Для прочности соединения на пруток надел трубку и сделал в ней пропил:

И начал припаивать гайку:

Теперь переходим к закреплению болта. Зажимаем деталь в тисках и начинаем пропаивать сверху:

Теперь что нам нужно сделать? Правильно, нужно соединить вертикальную стойку и основание. Для этого вырезал ещё одну вспомогательную деталь — прямоугольник из фанеры 4мм:

Перьевым сверлом в основании высверлил отверстие. Так же сделал отверстия во вспомогательной подложке из фанеры и нашёл 4 самореза. Всё готово к сборке:

Пол дела сделано, основание с вертикальной стойкой готово. Переходим ко второй части — созданию горизонтальных стоек, зажимов и увеличительного стекла.

Эти металлические пластинки, штыри и болтики с шайбами — будущие руки нашего приспособления:

Для их скрепления использую вот такие болтики с припаянными к ним шайбами (для удобства откручивания/закручивания):

А вот эти детальки достал из жёсткого диска (стойки магнита). Нарезал метчиком резьбу и получились гайки, которые удобно закручивать руками:

Ну и самое главное — зажимы. Припаял к торцам болтики для закрепления и вращения вокруг оси:

Начинаем собирать узлы нашего механизма.

Держатель увеличительного стекла

Для крепления держателей используются горизонтальные штанги. Одну шпильку я нашёл уже с резьбой, а вот с другой ( из за отсутствия плашки) пришлось по извращаться. Из жести выгибал трубочки для прочности и на концы прутка припаивал отпиленную резьбу от болтов.

Ну теперь наконец всё готово к финальной сборке, приступаем!

Прикручиваем к вертикальной штанге две шпильки:

Потом держатель лупы:

Собрал зажим для пайки из всякого хлама, не потратив на это ни копейки. Исключение составляют 2 «крокодила», пришлось купить.

Всегда приятнее и интереснее сделать вещь своими руками, чем её покупать!
