Домашнему мастеру на заметку: 4 самоделки для работы с металлом

На FORUMHOUSE собраны сотни вариантов самодельных станков и приспособлений. Как быстро найти, то, что вам нужно? Ознакомьтесь с подборкой из трёх бюджетных и оригинальных решений для тех, кто любит возиться с железом.

Содержание:

  • Верстак из металлолома
  • Сверлильный станок из старого домкрата и дрели
  • Станки для очистки металла из двигателей от стиральной машины
  • Набор необходимых инструментов

Самодельный верстак из металлических б/у труб

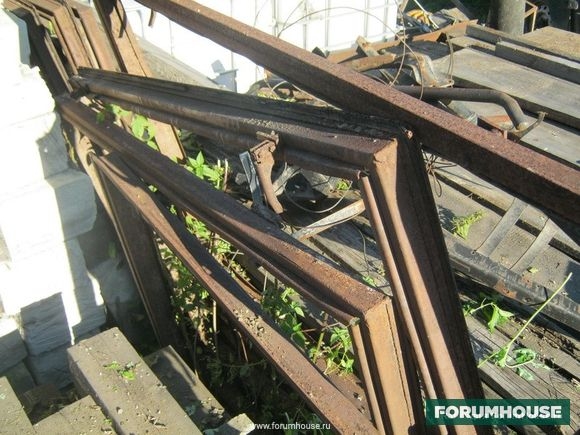

Мне нужен универсальный стол для работы в мастерской. Решил сделать его из разного хлама. Взял рамы от старых теплиц. В их основе — трубы сечением 3х6 см. Толщина стенки 3 мм. На столешницу пошли доски сечением 15х5 см. Доски прикручу болтами к металлическим уголкам. Для работы со струбцинами, столешницу сделаю с выпуском по 5 см со всех сторон. Накидав план, я приступил к работе.

Основа верстака — металлолом.

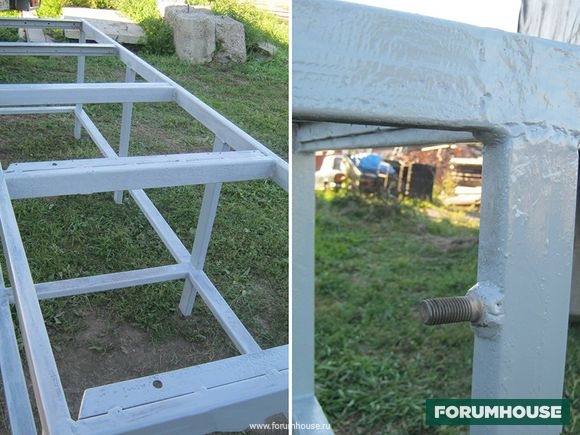

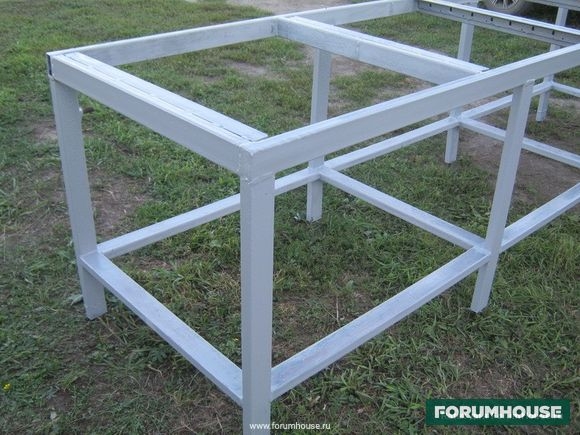

Пользователь разрезал б/у рамы. Сварил из труб каркас. Затем покрасил его.

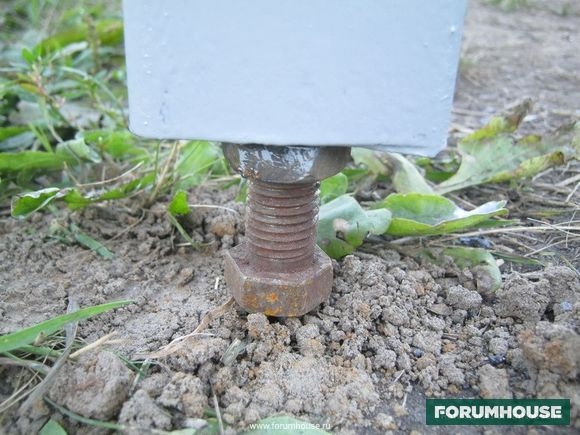

Снизу к ножкам Ratex приварил гайки М16. В них вкрутил болты.

Столешницу пользователь собрал из шести досок длиной по 3 м.

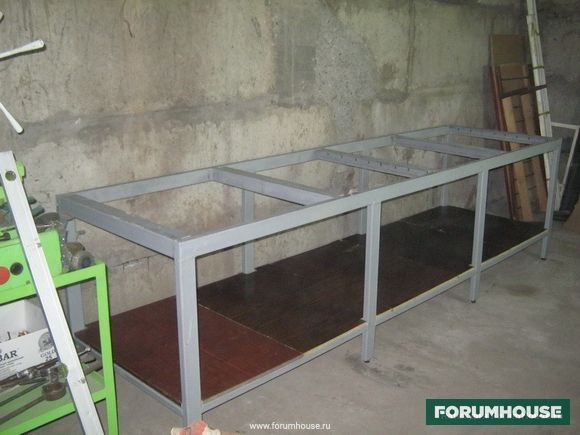

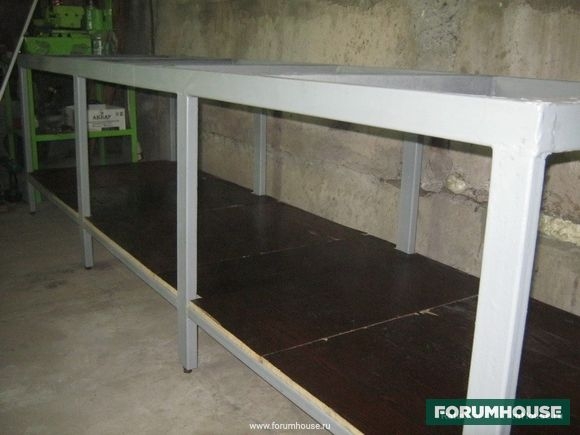

Подстолье собрал из старых листов ДСП.

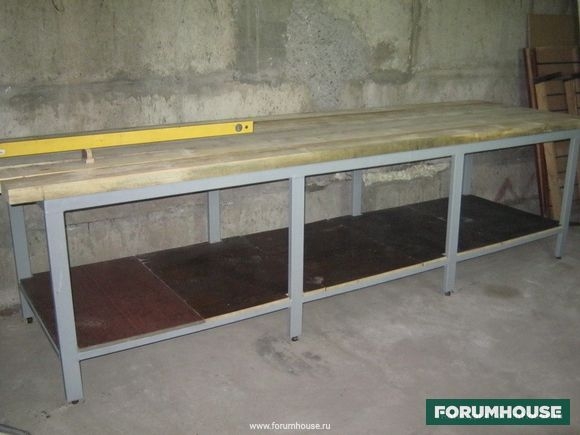

Прикинул, как смотрится стол. Высота верстака – 840 мм. Для меня в самый раз.

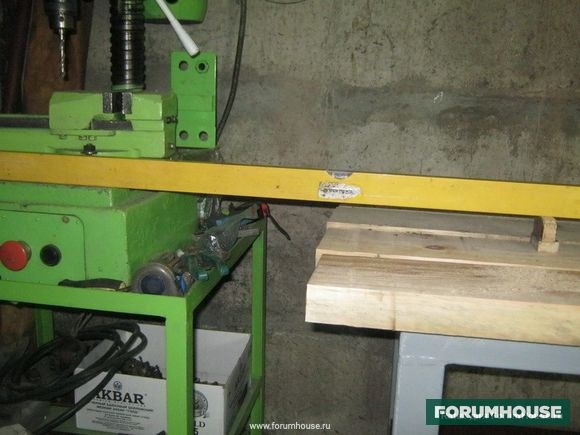

Высота рабочей поверхности верстака вышла на 5 см ниже, чем плоскость сверлильного станка. Так и задумано. Подложив брусок под заготовку, можно сверлить что-то длинное, с опорой детали на верстак.

Доски к станине Ratex прикрутил болтами с круглой шляпкой под внутренний шестигранник.

На финише работ пользователь покрасил столешницу. По его словам, оптимальный вариант — закрыть доски металлическим листом. Но такого листа в закромах не завалялось, а покупать — дорого.

Чтобы не повредить дерево, положу на стол небольшой металлический лист. Хоть что-то. Потом закреплю на верстаке тиски. Прикручу блок с розетками для подключения электрических инструментов. Поставлю наждак. Снизу положу болгарки, сварочный аппарат, дрели, перфоратор, крепёж и детали. Согласитесь, что лучше такой верстак, чем работать на бетонном полу, как я делал раньше.

Сверлильный станок из автодомкрата и дрели

Мне нужно было срочно просверлить много отверстий. Работать дрелью — не вариант. Решил сделать простенький сверлильный станок из старого домкрата от «Жигулей». Принцип — дешево и сердито. Сам не ожидал, что получится очень удобный инструмент.

Направляющая станка сделана из профильной трубы сечением 40х40х3.5 мм. На направляющую надета подвижная труба сечением 50х50х4 мм. Чтобы выбрать люфт, на «сороковке» закреплены пластины. Основа станка — швеллер. Все детали соединены сваркой.

На видео ниже, инструмент в работе.

Оборотов домкрата для работы хватает. Прилагать усилий не нужно. Отнёс сверлилку на работу. Ребята сверлили опорные пластины, толщиной 5 мм, сверлом диаметром 16 мм. Станок справился на ура.

2 зачистных станка из двигателя от стиралки

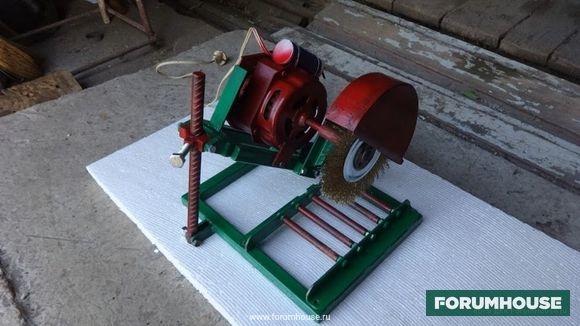

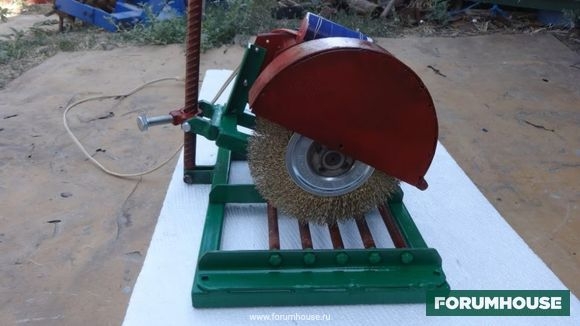

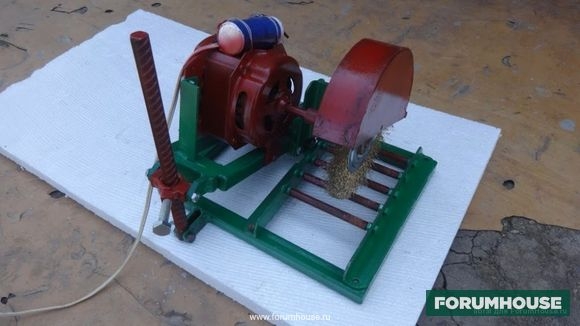

Предлагаю на суд пользователей портала два станочка, сделанных на основе движков от выброшенных стиральных машин. Эти моторчики — настоящая кладезь для домашних мастеров. Мотор на 1350 об/мин. Наждак сделал, чтобы не выкидывать сточенные отрезные диски от болгарки. И вот, что у меня получилось.

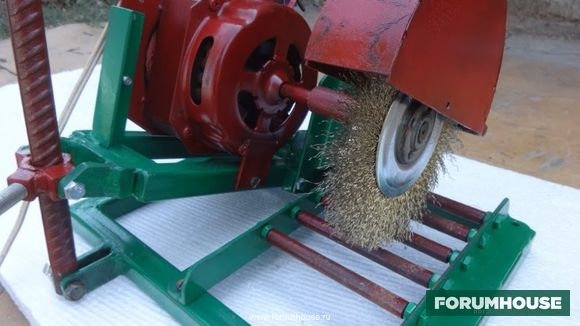

Станок отлично справляется с зачисткой металла. Черновым обтачиванием металлических деталей.

Читать еще:  Чем приклеить стеклянную столешницу к металлу

Основа станка — рама, сваренная из профильных труб. Двигатель закреплён четырьмя болтами на металлической пластине.

Подробный рассказ об этапах изготовления станка на видео ниже.

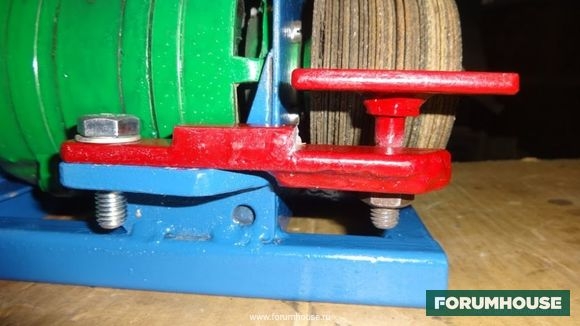

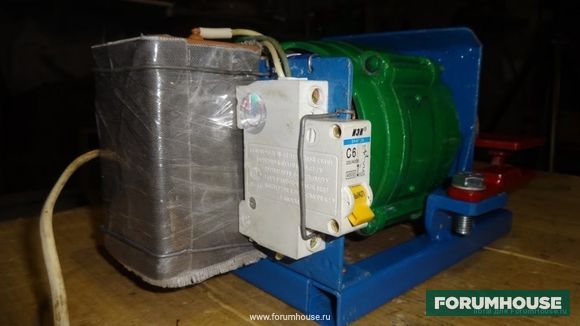

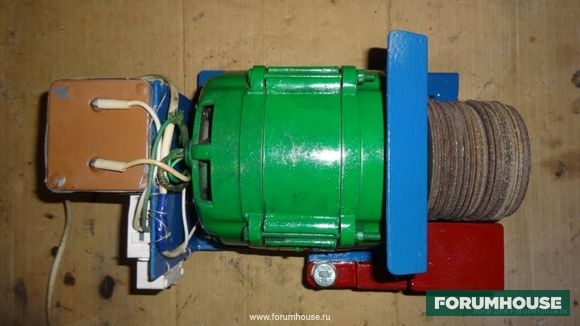

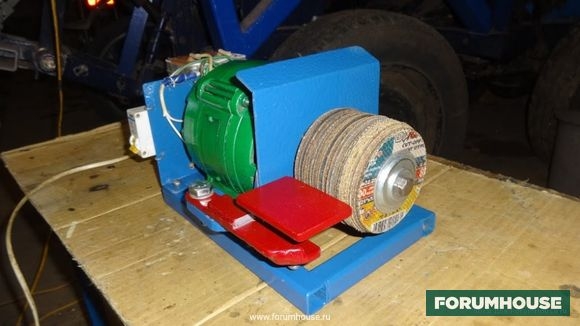

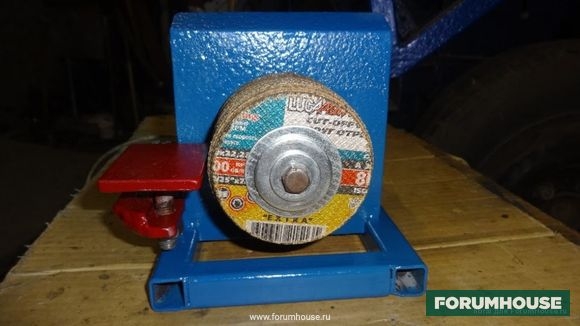

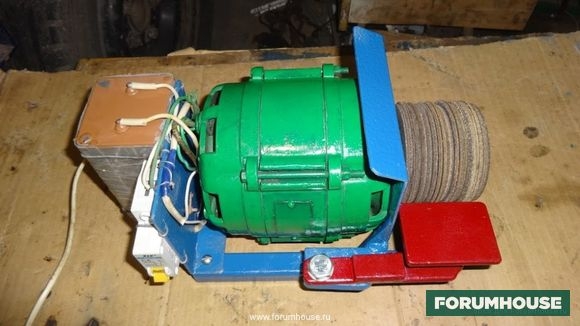

Второй станочек я тоже собрал на основе двигателя от стиралки. Моторчик правда слабоват, но с работой справляется. Чистит металл хорошо. Чаще всего очищаю на нём всякую мелочевку от ржавчины.

Пошаговая инструкция, как сделать зачистной станок из двигателя от стиралки смотрите в видео.

Выводы

Сделать недорогое приспособление или станок из разного хлама по силам любому домашнему мастеру. Для этого вам потребуются прямые руки и инструменты:

  • болгарка;
  • сварочный инвертор;
  • дрель;
  • набор слесарных инструментов и расходников — отрезных дисков, сварочных электродов и свёрл.

По теме самодельных станков и приспособлений для домашней мастерской советуем прочитать статьи:

  • Самодельный профилегиб за 2000 рублей. Пошаговая фотоинструкция как самостоятельно сделать недорогой профилегиб из запчастей от старых автомобилей и велосипедов, подшипников, резьбовой шпильки и швеллера.
  • Стойка для болгарки с наклоном диска. Как изготовить универсальную самодельную стойку для болгарки с поворотным механизмом и возможностью резки металла в двух плоскостях.
  • Мини-кузница своими руками. Предлагаем вам самый бюджетный вариант «дачной» кузницы — от изготовления наковальни из старого рельса, до вариантов переносного кузнечного горна.

Инструмент

Кувалды и молоток. Фото Фирма Ютика

Для изготовления элементов по технологии горячей и холодной ковки мастеру требуется широкий набор оборудования, станков, инструментов и приспособлений. Данная статья посвящена самостоятельному изготовлению оснастки.

Перечень кузнечных инструментов и приспособлений для горячей и холодной ковки металла

Для обработки горячего металла используется целый комплект инструментов, которые продаются как по отдельно, так и в наборах:

  • горн — печь, которая применяется для нагрева металлических заготовок;
  • молотки, кувалда и наковальня являются основными инструментами, используются для деформации металла с целью придания нужно формы;
  • клещи предназначены для манипуляций горячими заготовками при их извлечении из горна и во время обработки на наковальне;

Кузнечные клещи плоские, прямые PICARD. Фото КовкаПРО

  • зубило — приспособление для выполнения рубки металла;
  • гвоздильня — приспособление для ковки фигурных шляпок разных размеров, диаметра;
  • ручная и подкладная вилки предназначены для гибки заготовок.
Читать еще:  Лучшие сверла по металлу отзывы

Молоток, вилки и зубило применяются также для работы с холодным металлом.

Кроме этого, для производства изделий по холодной технологии применяется следующее оснащение:

  • универсальные установки позволяют выпускать различные по конфигурации элементы;

Станок типа улитка PROMA. Фото ВсеИнструменты.ру

  • ручные и электрические станки: улитка, гнутик, глобус, волна, твистер, фонарик; каждое устройство предназначено для осуществления определенных операций и изготовления элементов ограниченного количества форм;
  • ручные инструменты;
  • самодельные приспособления.

Как сделать вилку, обжимку и прочие инструменты своими руками

Оснастку для горячей ковки возможно также сделать самостоятельно, для этого потребуется определенный набор материалов и оборудования.

Особой востребованностью пользуются кузнечные клещи, которые выполняются из арматуры, пружины и других подручных средств.

С помощью самодельной обжимки возможно изготовить пики, шары и другие элементы.

Станки для работы с холодным металлом с ручным и электрическим типами управления обладают достаточно несложным строением, поэтому их также возможно собрать своими руками.

Далее представлены ссылки на обзоры, наглядно демонстрирующие процесс производства вилок, раскатки и прочей оснастки.

  • Клещи
  • Ремонт болгарок своими руками
  • Гвоздильня

    Для производства кованых гвоздей применяется приспособление гвоздильня. При ее помощи выполняется утолщенная головка гвоздя. Формирование происходит в полости корпуса гвоздильни, выполняющего роль штамповочной матрицы или расклепыванием на поверхности. Дальнейшее формообразование производится с помощью накладной.

    Раскатки, ручная и подкладная

    Сделал для пробы из подручных материалов раскатки для разгонки металла (напомним, разгонка, это разновидность кузнечной операции вытяжки).

    Инструменты своими руками: просто и доступно

    Не нашлось нужного приспособления? Можно сделать инструменты своими руками: полезные самоделки собирают из отходов и доступных материалов.

    Острый нож в поход можно сделать из пищевой фольги. Для этого рулон прессуют при помощи молотка и огня, вырезают необходимую форму, затачивают лезвие.

    Оконная петля, резьбовая шпилька, рукоятка — и готов инструмент для распила небольших деталей.

    Из вилок получаются пробойники для пошива кожаных изделий. Сначала столовый прибор выравнивают. Лишнюю длину ручки и зубцов отрезают.

    Диск пилы превращается в раскроечный нож.

    Этот самодельный инструмент из усилительного уголка и трубки (можно заменить обычным карандашом) помогает отцентрировать детали для просверливания отверстий в заготовках с круглым сечением.

    Не просто молоток, а мультитул. Это грубая линейка, магнит-держак мелких крепежей, открывалка бутылок. В рукоять вмонтирована отвёртка.

    Не нужно выбрасывать шаровые опоры. Из них получится отличный формовочный молоток.

    Бутылкорез — простое, но нужное приспособление. Чтобы его изготовить, потребуется лезвие монтажного ножа, металлические шайбы и крепежи.

    Быстро нарежет тонкие прутья самодельная мини-пила USB. В основе игрушечный электромотор, диск — из жестяной крышки.

    Если взять шприц 5 мл, капельную систему и резиновую сантехническую прокладку, получится игла для ковровой вышивки.

    Кусочек доски, деревянный шпатель с пропилом в центре, металлический зажим для троса и карандаш — готов прибор для разметки.

    Нужен большой циркуль? Приспособление можно собрать из двух круглых прутков, металлических планок, трубки (гнездо для карандаша), иглы для шила и полоски пластика (направляющая).

    Высадка рассады, чеснока и лука с этим приспособлением ускоряется. Понадобится доска, ручка или же полотёр, несколько коротких штырей.

    Между прочим, существуют умельцы, которые самостоятельно собирают станки ЧПУ из старых матричных принтеров и обрезков фанеры.

    Интересно, просто и доступно, правда? В комментариях можно похвастаться своими изобретениями. Эти идеи кому-то пригодятся.

    Инструменты своими руками: просто и доступно

    Не нашлось нужного приспособления? Можно сделать инструменты своими руками: полезные самоделки собирают из отходов и доступных материалов.

    Острый нож в поход можно сделать из пищевой фольги. Для этого рулон прессуют при помощи молотка и огня, вырезают необходимую форму, затачивают лезвие.

    Оконная петля, резьбовая шпилька, рукоятка — и готов инструмент для распила небольших деталей.

    Из вилок получаются пробойники для пошива кожаных изделий. Сначала столовый прибор выравнивают. Лишнюю длину ручки и зубцов отрезают.

    Диск пилы превращается в раскроечный нож.

    Этот самодельный инструмент из усилительного уголка и трубки (можно заменить обычным карандашом) помогает отцентрировать детали для просверливания отверстий в заготовках с круглым сечением.

    Не просто молоток, а мультитул. Это грубая линейка, магнит-держак мелких крепежей, открывалка бутылок. В рукоять вмонтирована отвёртка.

    Не нужно выбрасывать шаровые опоры. Из них получится отличный формовочный молоток.

    Бутылкорез — простое, но нужное приспособление. Чтобы его изготовить, потребуется лезвие монтажного ножа, металлические шайбы и крепежи.

    Быстро нарежет тонкие прутья самодельная мини-пила USB. В основе игрушечный электромотор, диск — из жестяной крышки.

    Если взять шприц 5 мл, капельную систему и резиновую сантехническую прокладку, получится игла для ковровой вышивки.

    Кусочек доски, деревянный шпатель с пропилом в центре, металлический зажим для троса и карандаш — готов прибор для разметки.

    Нужен большой циркуль? Приспособление можно собрать из двух круглых прутков, металлических планок, трубки (гнездо для карандаша), иглы для шила и полоски пластика (направляющая).

    Высадка рассады, чеснока и лука с этим приспособлением ускоряется. Понадобится доска, ручка или же полотёр, несколько коротких штырей.

    Между прочим, существуют умельцы, которые самостоятельно собирают станки ЧПУ из старых матричных принтеров и обрезков фанеры.

    Интересно, просто и доступно, правда? В комментариях можно похвастаться своими изобретениями. Эти идеи кому-то пригодятся.
