Как позолотить металл в домашних условиях

Золочение в домашних условиях

При применении технологии золочения можно вернуть былую привлекательность практически любому украшению из меди или серебра. Изделия с позолотой применяются самым различным образом, чаще всего они становятся украшением. Золочение в домашних условиях может проводится при применении самых различных технологий. Покрыть золотом можно изделия из серебра или других сплавов, главное знать все особенности процесса. Восстановление позолоты лучше всего провести в домашних условиях при применении специальных веществ и оборудования.

Различные методики нанесения позолоты

Качество получаемой поверхности во многом зависит от особенностей применяемой технологии. Наибольшее распространение получили следующие:

1. Гальванический метод покрытие позолотой.
2. Применение специальных химических веществ.
3. Механический способ нанесения требуемого вещества.

В каждом случае применяются определенные инструменты и химические реактивы.

При этом некоторые технологии подходят для покрытия цепочек в домашних условиях, другие обработки иных изделий по предназначению.

Химический способ

Химическое золочение серебра или другого сплава представляет собой процесс нанесения хлорида золота на обрабатываемую поверхность. Рекомендации по созданию требуемого реагента следующие:

1. Металл нужно расковать на заранее подготовленную фольгу. Все элементы должны быть измельчены до небольших элементов.
2. Небольшие кусочки погружаются в смесь подготовленного заранее химического реагента. Раствор создается при сочетании 30 грамм концентрата соляной и 10 грамм азотной кислоты. Стоит учитывать, что с подобными веществами в домашних условиях нужно работать аккуратно.
3. На один грамм напыления приходится не менее 10 мл раствора. Именно поэтому следует заранее рассчитать требуемое количество жидкости.

Раствор для золочения

Для смешивания активных реагентов используется фарфоровая посуда. Процесс растворения может длиться в течение трех суток. После предварительной подготовки металла его выпаривают при температуре около 80 °C до появления жидкости. На момент выпаривания следует время от времени помешивать получаемую консистенцию стеклянной палочкой, за счет чего получится однородный состав.

Проводя золочение металла нужно качественно подготовить требуемый состав. Для этого потребуется:

1. Вода, очищенная от примесей, при температуре 60 °C.
2. Около 15 грамм сиропа хлорной соли золота.
3. Более 65 грамм карбоната калия или хлорида натрия. Оба вещества должный пройти качественную очистку.

Покрывать поверхность серебряных или иных изделий следует только после его подготовки. Для этого проводится обезжиривание при применении 20% едким натрием, после чего изделие промывается в 25% растворе соды.

После подготовки поверхности изделие покрывается в ранее подготовленную смесь. Через некоторое время оно становится позолоченным. После извлечения и высыхания поверхности ее промывают и вытирают сухой тканью. Для придания более привлекательного вида позолота полируется шерстяной тканью.

Механические способы золочения

Золотое напыление характеризуется определенными качествами, которые делают изделие более привлекательным и устойчивым к воздействию окружающей среды. Механическое нанесение позолоты проводится крайне редко, так как добиться однородности поверхностного слоя достаточно сложно. К особенностям рассматриваемой технологии можно отнести нижеприведенные моменты:

1. При подобном золочении применяется специальная паста. Ее можно приготовить в специализированном магазине или изготовить своими руками. Состав пасты может существенно отличаться, что стоит учитывать.
2. Слой, получаемый при применении механического способа золочения в домашних условиях, имеет небольшую толщину. Именно поэтому получаемое покрытие не прослужит на протяжении длительного периода.
3. В состав распространенных веществ входит желтая кровяная соль, порошок из мела и винный камень.
4. Рекомендуется смешивать пасту с водой для получения однородной кашицы, которое втирается в поверхность при помощи шерстяной ткани.
5. Перед золочением в домашних условиях поверхность должна быть обезжирена. Для этого также применяются специальные составы.
6. Нанести пасту позолоты следует равномерным слоем, при втирании уделяется внимание тому, чтобы вещество не попадало на отрытые участки кожи.

Нанесение позолоты вручную

Механическая технология достаточно сложна в исполнении. Как правило, она применяется в том случае, если нужно покрыть в домашних условиях только часть изделия. Это связано с тем, что другие технологии покрытия предусматривают полное окунание изделия в специальный раствор.

Золочение методом гальваники

Толстый слой позолоты высокого качества можно получить при применении особой технологии. Она предусматривает погружение заготовки в специальный электролит. Гальваническим методом проводится обработка самых различных заготовок, так как он напоминает распространенные электрохимические процессы.

Стоит учитывать, что в зависимости от типа применяемого раствора поверхность может приобретать самые различные оттенки. Электролит для золочения своими руками в домашних условиях можно изготовить следующим образом:

1. На 700 мл очищенной воды добавляется 60 грамм фосфорнокислого натрия.
2. При использовании 2,5 грамма хлорного золота для их растворения используется 150 мл воды.
3. В 150 мл дистиллированной воды растворяют 10 грамм сернистокислого натрия, а также один грамм цианистого калия.

С подобными реагентами следует работать аккуратно. Гальваника золотом в домашних условиях проводится при нагреве раствора до температуры около 60 °C, для активации химического процесса для истощения электролита устанавливается анод.

На обработку заготовок в подобном растворе уходит около 15 часов. Существенно повысить эффективность процесса помогает ток малой силы. За счет этого на поверхности образуется матовая пленка из золота.

Приготовление раствора для золочения

Раствор для золочения в домашних условиях должен приготавливаться с особой осторожностью. Это связано с тем, что при контакте веществ образуется химическая реакция, которая может привести к появлению вредных выделений. Для создания требуемого состава могут смешиваться следующие компоненты:

1. Хлорное золото.
2. Поваренная соль.
3. Цианистый калий.
4. Сода и дистиллированная вода.

Подобный состав больше всего подходит для обработки обычного металла. Покрытие золотом в домашних условиях серебряной поверхностью может проводится при создании следующего состава:

1. Хлорное золото.
2. Карбонат калия.
3. Пищевая соль.
4. Железистосинеродистый калий.

Все элементы смешиваются в воде до получения однородной консистенции. Работать следует исключительно в защитной экипировке, попадание вещества на открытые участки тела или в дыхательные пути не допускается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Различные способы нанесения позолоты в домашних условиях

Золочение в домашних условиях осуществляют двумя способами: электролитическим (гальваническим) и химическим. Для покрытия изделий позолотой требуются реактивы, которых не найти в свободной продаже: цианид калия, азотная и соляная кислоты. Также необходимо специальное оборудование: электролитические ванны и источник постоянного тока. Процесс золочения достаточно трудоемкий, требует сноровки, аккуратности и некоторого опыта.

Химический способ

А) Химическое золочение — процесс нанесения хлорида золота на металл, из которого сделано изделие. Хлорное золото готовится так: металл нужно расковать в фольгу и измельчить на мелкие кусочки, погрузить их в смесь азотной и соляной кислот (в так называемую царскую водку). Необходимо взять 30 г концентрированной соляной и 10 г концентрированной азотной кислот. На 1 г золота должно приходиться 10 мл раствора.

Нанесение позолоты в домашних условиях

Растворение должно происходить в фарфоровой посуде, процесс может длиться от нескольких часов до 2-3 суток. Когда металл полностью растворится, необходимо выпарить смесь в водяной бане при 70-80 градусах до появления вязкой золотистой жидкости. При выпаривании раствор помешивают стеклянной палочкой.

Чтобы приготовить смесь для золочения, потребуются:

1. Горячая очищенная (дистиллированная) вода (50-60 градусов) в объеме 2 литра.
2. 15 г сиропа хлорной соли золота.
3. По 65 г карбоната калия (поташа) и хлорида натрия высокой очистки (соль «Экстра»).

Перед нанесением позолоты поверхность предмета необходимо обезжирить 10-20% едким натрием или кипячением в растворе соды. Далее промывают изделие в 25% растворе соляной кислоты, т. е. протравливают. После обезжиривания необходимо промыть предмет в воде.

Далее погружают изделие для позолочения в приготовленную смесь из горячей воды, поташа, хлорида натрия и хлорного золота. Предмета касаются цинковой палочкой, через некоторое время он становится позолоченным. После этого его извлекают и промывают, вытирают насухо и полируют при помощи шерстяной ткани.

Б) Помимо метода химического золочения используют метод натирания при помощи пасты. При таком способе нанесения позолоты слой покрытия тоньше. В состав пасты для натирания входит желтая кровяная соль (гексацианоферрат [II] калия), винный камень, порошок из мела, хлорное золото. Для изготовления 100 г пасты берут 55 г мела, 5 г кремортартара, 30 г желтого гексацианоферрата калия и 10 г хлорида золота, ингредиенты перемешивают. Полученную пасту разбавляют водой до образования кашицы. Этой смесью натирают обезжиренное изделие при помощи шерстяной ткани.

В) Существует третий метод покрытия. Для этого 10 г золота растворяют в смеси азотной и соляной кислоты, воды — всех компонентов взять по 25 г. Добавляют в этот состав 300 г поташа (карбоната калия). Готовят котел, в котором кипятится вода (2 л), вливают в нее эту смесь. Кипячение продолжается 2 часа.

Украшения, нуждающиеся в позолочении, прокаливают и протравливают сначала серной кислотой, потом азотной. Затем изделие обматывают проволокой из латуни (сплав цинка и меди), и погружают на мгновение в смесь азотной, серной и соляной кислот. Потом предметы ополаскивают, далее поочередно загружают их в ртуть, а потом в воду. Через полминуты их окунают в приготовленную жидкость, моют, высушивают в горячих опилках.

Изделие с позолотой

1) Железо и сталь.

Чтобы покрыть позолотой изделия из стали и железа, необходимо растворить сироп хлорида золота в эфире. Полученным составом, нанесенным на тряпочку, покрывают и натирают поверхность предмета из стали или железа. Затем эфир испаряется, а золото остается.

Если необходимо не просто покрыть позолотой изделие, а сделать на нем узор, то в смеси эфира с хлорным золотом смачивают перо и проводят им по предмету.

Желательно до позолочения предметов из железа, стали, олова, цинка покрывать поверхность медью, так как на нее лучше ложится позолота.

2) Цинковые предметы.

Покрытие цинковых изделий осуществляется при помощи натирания их пастой. Готовится она из 60 г цианида калия, 20 г хлорного золота и 100 г воды — эти ингредиенты смешиваются. В данный раствор добавляют 5 г кремортартрата и 100 г порошка карбоната кальция (мела). Полученный состав наносят при помощи щеточки или кисти.

Для покрытия серебряных украшений есть два варианта раствора, в которые погружают предметы:

1. 10 г хлорида золота, 30 г калия цианида, соды и хлорида натрия по 20 г, полтора литра воды.
2. 7 г хлорида золота, по 30 г поташа, желтого гексацианоферрата калия и хлорида натрия, литр воды.

Во время погружения изделия необходимо прикоснуться к нему цинковой палочкой и оно начнет покрываться золотом. После этого предмет извлекается из раствора, промывается и вытирается, полируется шерстяной тряпкой.

Хлорид золота (2 г) и цианид калия (32 г) растворяют в 0,5 л воды. В других полутора литрах воды тем временем растворяют едкий калий (6 г) и фосфорно-натриевую соль (10 г). Смешивают оба раствора и кипятят.

Гальваника

Существует два способа:

1. Готовят три раствора: 60 г фосфата натрия с 700 г воды; 2,5 г хлорида золота и 150 г воды; 1 г цианида калия и 10 г сульфата натрия со 150 г воды. Первые два раствора смешивают, третий добавляют последним. Температура — 50-60 градусов. Анод — из платины. При истощении электролитного раствора добавляют хлорид золота.
2. Ванна по Зельми: по 1 г гексацианоферрата калия (желтого) и карбоната натрия смешать с 30 г воды, нагреть в чашке из фарфора. Добавить в смесь осажденное нашатырным спиртом золото. Кипятить в течение 10-12 минут. При испарении воды ее добавляют, пропускают через раствор ток элемента Даниеля. Время воздействия — 15-16 часов.

Способы позолоты в домашних условиях трудоемки и не всегда доступны. Предпочтителен метод химического золочения или натирания.

Золочение металлов своими руками

В данной статье будет рассмотрено несколько способов золочения металлов своими руками:

Натиранием хлорным золотом

Растворяют золото в царской водке, осторожно выпаривают жидкость досуха, растворяют остаток, состоящий из хлорного золота, в растворе цианистого калия и прибавляют столько отмученного мела, чтобы получилась жидкая кашица. При помощи кисти покрывают этой кашицей металлический предмет. Через некоторое время его обмывают и полируют позолоченный слой.

Для золочения железа и стали можно пользоваться раствором хлорного золота в эфире. Раствор наносится на металлическую поверхность. После испарения эфира поверхность натирают чистой тряпкой.

Если по железу или стали рисовать гусиным пером, смоченным в указанном выше растворе, то можно получить золотой узор. Для золочения цинка приготовляется паста, состоящая из 20 гр хлорного золота, 60 гр цианистого калия в 100 мл воды. Взбалтывают, фильтруют и к фильтрату прибавляют смесь из 5 гр винного камня и 100 гр мела. Смесь мела и винного камня прибавляют, пока не образуется каша, которая и наносится на предмет при помощи кисти или щетки.

Для золочения серебра применяют один из следующих растворов:

Жидкость для золочения:

Растворяют золото в смеси соляной и азотной кислот, разбавленных водой. К раствору прибавляют поташ и выливают этот раствор в железный котел с 2 л кипящей воды. Жидкость кипятят в течение 2 часов.

Предметы, подлежащие золочению, прокаливают, затем травят сначала раствором серной кислоты, а потом, на мгновение, азотной кислотой. Связывают латунной проволокой, быстро опускают в смесь из серной, азотной и соляной кислот, тотчас же вынимают. Ополаскивают водой, погружают в ртуть, а затем в воду, а через 30 секунд — в ванну с жидкостью для золочения. Промывают и сушат в горячих древесных опилках. Если слой золота должен быть немного толще, к предметам во время пребывания их в ванне прикасаются цинком.

Для окрашивания позолоченных предметов применяют следующий раствор:

• сернокальциевой соли 10 гр.

Прибавляют небольшое количество воды, нагревают до кипения, опускают в раствор предметы, затем сушат их на открытом огне, пока они не покроются коричневой пленкой, смывают эту пленку и тем заканчивают окрашивание.

Погружение с цинковым контактом

Очищенные от грязи и жира металлические предметы опускают в нагретый раствор. Контактом служит цинковая палочка.

Для золочения меди и латуни применяют следующий состав:

В 1.5 л воды растворяют фосфорнонатриевую соль и едкий кали. Отдельно в 0.5 л воды растворяют цианистый калий и хлорное золото, и оба раствора смешивают. Раствор при употреблении нагревают до кипения.
При золочении железа, стали, цинка и олова необходимо предварительно покрыть их слоем меди.
Этот состав может работать почти до полного израсходования в нем золота и не разлагается при хранение Если состав перестанет действовать, прибавляют немного (около 10 гр) цианистого калия.

Существует множество различных способов кодирования от алкоголизма. Вы можете узнать подробнее о них. Будет интересно.

Золочение гальваническим путем

Наиболее прочной окраской золотых сплавов является золочение гальваническим путем в соответствующих составных золотых ваннах, чем достигается красноватое или светло-желтое золочение, смотря по тому, содержат ли ванны в себе медь или серебро.

Растворяют 60 гр фосфорнокислого натрия в 700 мл воды, отдельно растворяют 2,5 гр хлорного золота в 150 мл воды и, наконец, 1 гр цианистого калия и 10 гр двусернистокислого натрия в 150 мл воды. Сперва соединяют два первых раствора понемногу между собой, а потом примешивают третий раствор. Эту жидкость употребляют при 50—62°, пользуются платиновым анодом и прибавляют хлорного золота, когда раствор истощен.

Золотая ванна по Зельми для гальванического золочения серебра, олова, железа, меди, латуни, альфенида без предшествующей подкладки. 1 гр кристаллич. углекислого натрия и 1 гр желтой кровяной соли нагревают в фарфоровой чашке до кипения с 30 гр воды, прибавляют осажденное гремучее золото (полученное из 50 гр хлорного золота осаждением с нашатырным спиртом) кипятят в течение 12 мин., пока не образуется пушистый красный осадок и жидкость не примет красивого золотистого цвета, снимают с огня и фильтруют сквозь тонкую фильтровальную бумагу.

Во время кипения нужно заменять испаряющуюся воду, т. е. добавить ее столько, чтобы фильтрат весил 65 гр. Эту золотую ванну применяют со слабым током при помощи элемента Даниеля и после 15-16 часов получается красивая матовая позолота.

Если хотят железную проволоку покрыть матовой позолотой, то ее предварительно кладут для протравы в разбавленную серную кислоту (10 на 100 воды); затем протягивают через крепкую азотную кислоту, к которой прибавлено немного голландской сажи, и, наконец, помещают проволоку в медный раствор, состоящий из 1,6 кг едкого натрия, 1,5 гр винного камня, 350 гр медного купороса, 10 л воды, и соединяют ее жестяными или цинковыми полосами.

Покрытая таким образом медью железная проволока готова для позолоты. Растворяют, с одной стороны, 150 гр цианистого калия в 5 л воды и прибавляют 10 гр хлорного золота; с другой стороны,растворяют 50 гр фосфорнокислого натра в 5 л воды и прибавляют 50 гр едкого калия. Оба раствора смешивают нагреванием до кипения и кладут туда железную проволоку, которую через короткое время можно вынуть позолоченной.

Золочение стальных изделий

Контактный способ – электролитическое золочение без внешнего источника тока – позволяет получить равномер-ные и очень плотные покрытия, достаточно плотно держащиеся на поверхности металла. Так как в данном случае процесс “электролиза” осуществляется в результате разности потенциалов детали и электролита, то качественно позолотить удается лишь латунные детали или детали из других металлов, предварительно покрытых тонким слоем латуни.

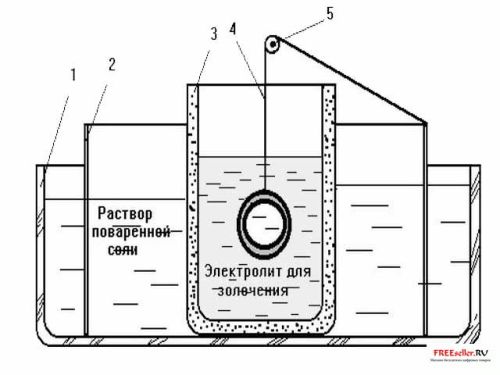

Рис.1. Устройство ванны для электролитического нанесения слоя позолоты контактным способом:
1 – стеклянный сосуд, 2 – кольцевой электрод из цинка, 3 – стакан из пористой керамики, 4 – медная проволока – подвеска, 5 – опоры подвески – изолятор.

Перед нанесением слоя латуни на поверхность изделия из стали, изделие шлифуют, полируют, после чего его поверхность обезжиривают и протравливают, то есть подвергают химической обработке. Первые три операции не требуют особых пояснений. Травление же стальных изделий проводят в щелочном растворе, содержащем 20 – 30 г/л гидрата окиси калия (или гидрата окиси натрия) и нагретом до 75 – 85 гр. С. Время травления изделия в горячем растворе составляет при-мерно полчаса, при комнатной температуре изделие держат в щелочи не менее 1 ч. После тщательной промывки в проточной воде деталь погружают на 1 минуту в 0,5%-ный раствор соляной кислоты, чтобы удалить с поверхности металла следы окислов железа. Из раствора соляной кислоты (опять же после тщательной промывки) деталь помещают в ванну для электролитического латунирования, причем, чем скорее влажная деталь очутится в ванне, тем лучше будет покрытие.

Состав электролита (гальванической ванны) для латунирования приведен ниже (в г/л):

– ционид меди 30 – 35;
– ционид цинка 8 – 12;
– ционид натрия 20 – 25;
– карбонат натрия 6 – 8;
– бикарбонат натрия 8 – 12;
– гидроокись аммония 3 – 5.

Компоненты электролита растворяют в дистиллированной воде. Латунирование ведут при температуре раствора 25 – 35 градусов С и плотности тока 0,3 – 0,5 А/кв.дм. В качестве источника тока подойдут гальванические элементы типа 373. Понадобится также реостат для регулирования тока.

Анодом служит пластина из латуни марки М70. Для получения более однородного по толщине покрытия деталь в процессе электролиза необходимо поворачивать. Так как слой латуни служит подслоем для последующего слоя золота, требуется нарастить слой латуни толщиной не менее 1 мкм, для чего потребуется примерно 15 – 20 минут. Учтите, что поверхностный слой свежеосажденной латуни получается весьма непрочным, и касаться его нельзя.

В тех случаях, когда слой латуни выполняет роль декоративного покрытия, его рекомендуется обработать раствором какого-либо пассиватора для повышения прочности и атмосферостойкости. В нашем же случае латунный слой – промежуточный “продукт”, так что его незапассированная поверхность только способствует взаимной диффузии латуни и золота, приводя к упрочнению соединения слоев. Поэтому после тщательной промывки в горячей воде отлатунированную деталь сразу переносят в ванну для золочения. Некоторые составы ванн для контактного золочения приведены в таблице.

Компоненты, г/л электролит I электролит II электролит III

Хлорное золото 0,4 3,5 1,5
Бикарбонат калия 50 – 100
Хлористый натрий – 2 –
Сульфид натрия (кристаллический) – 30 –
Железосинесодержащий калий – 3 –

Температура раствора в процессе золочения – 70-80 гр., время для получения слоя золота толщиной около 0,1 мкм составляет: для ванны I – 3-5 минут; для ванны II и III – 5-10 минут. Значительно увеличивать время пребывания изделия в ванне не имеет смысла – при достижении указанной выше толщины слоя золота процесс практически прекращается и утолщения слоя позолоты получить не удается.

Контактное золочение осуществляется в электролитической установке, разрез которой показан на рис. Как видно из рисунка, в стеклянной емкости размещен цилиндрический электрод (анод) из цинка, погруженный во вспомогательный электролит – раствор хлористого натрия (концентрация раствора 30 г/л). Внутри стакана из пористой керамики на медной проволоке подвешивают деталь, которую требуется позолотить. Проволока удерживается в центре стакана с помощью опоры (например, трубки) из изолирующего материала, которую крепят на стакане. Таким образом, проволока не контачит со стаканом, но электрически соединена с цинковым анодом.

В данной установке стакан из пористой керамики играет роль полупроницаемой диафрагмы, разделяющей растворы двух электролитов и препятствующих их смешению, но не создаю-щей преград для процесса электронно-ионной проводимости. Если такого стакана у Вас нет, в качестве полупроницаемой перегородки подойдут брезент, фильтрованная и даже непроклеенная бумага. Только учтите, что при замене материала перегородки придется экспериментально определить время электролиза и откорректировать состав ванны. После золочения деталь тщательно промывают и высушивают на воздухе. Несмотря на небольшую толщину слоя золота, покрытие получается достаточно плотным, прочным и блестящим.

Характерной особенностью данного способа золочения является высокая прочность сцепления слоя позолоты с основным металлом, но этот показатель, как уже говорилось ранее, в большой степени зависит от качества предварительной подготовки поверхности металла под латунирование.

В тех же случаях, когда не требуется высокая прочность сцепления покрытия, и слой позолоты предназначен для чисто декоративных целей, лучше воспользоваться так называемым горячим способом золочения – методом менее трудоемким и более безопасным.

Для горячего золочения готовят раствор следующего состава (в г):

– кислота азотная (плотность 1,36 г/куб.см) 20;
– кислота соляная (плотность 1,18 г/куб.см) 20;
– золото 1;
– сурьма хлористая 1;
– олово 1;
– борная кислота (насыщенный раствор) 20.

Раствор готовят следующим образом. В стеклянной посуде смешивают азотную и соляную кислоту и в получившей-ся “царской водке” растворяют золото, после чего добавляют хлористую сурьму и олово. Далее посуду ставят на водяную баню и после полного растворения олова в раствор добавляют борную кислоту. Работать с раствором надо с соблюдением всех необходимых предосторожностей – жидкость весьма агрессивна, так что попадание ее кожные покровы опасно, а пары жидкости – ядовиты (содержат окислы азота и хлор).

Изделие, предназначенное для золочения, предварительно шлифуют, полируют, обезжиривают, а также протравливают, прокипятив в щелочи. После чего “золотой” раствор наносят на промытую подготовленную поверхность изделия мягкой кистью. Когда раствор подсохнет, изделие прогревают в пламени спиртовки или на костре из древесного угля. В результате образуется позолота, не требующая дополнительной обработки, но сцепление слоя позолоты с основным ме-таллом не обладает высокой прочностью.
