Гибкая трубка металлическая гнущаяся и фиксирующаяся

Гибкая трубка металлическая гнущаяся и фиксирующаяся

Очень часто изготовление трубопроводов для пневматики, смазки или гидравлики требует заказа услуги гибки труб. Эта операция положительно влияет на внешний вид конструкций за счет уменьшения резьбовых соединений и сокращения использования сварных швов. Для операции гибки труб требуется либо станок для ручной гибки, либо станок для гибки с механическим приводом.

Ручная гибка труб

Этот вид гибки может производиться с использованием наполнителей или без них. Наполнители предотвращают образование складок и овальности в местах изгиба. Наполнителем может служить мелкий сухой песок, канифоль и другие вещества, которые можно легко удалить по окончании операции.

Ручные трубогибочные станки позволяют производить изгиб труб, наружный диаметр которых меньше 32 миллиметров, а стенка имеет толщину до 3 миллиметров. Трубогибочные станки, имеющие механический привод, справляются с трубами диаметром от 32 до 76 миллиметров.

Если требуется согнуть трубу большего диаметра, необходимы станки с использованием нагрева ТВЧ – токами высокой частоты. Если таких станков нет, а мощности станков с механическим приводом не хватает, применяют отдельные гнутые отводы труб. Если возникает необходимость немного согнуть или разогнуть трубу в условиях монтажной площадки, производят нагрев участка изгиба газовой горелкой. Требуется нагрев светло-красного цвета, соответствующего температуре 850 – 950° С.

Для ручной гибки на заказ для систем пневматики, смазки или гидравлики, используют, как правило, холодную гибку труб.

Методы холодной гибки:

  • изгиб на 2-х опорах;
  • обкатка;
  • наматывание.

Промышленность выпускает трубогибочные приспособления, осуществляющие гибку труб из металла каждым из этих методов. Ручными трубогибами производится гибка труб изгибом на двух опорах или обкаткой.

Гибка способом обкатки

Ручная гибка способом обкатки состоит в том, что труба фиксируется на неподвижном шаблоне для гибки. Вдоль этого шаблона по дугообразной траектории движется ролик, осуществляющий прижим трубы к шаблону. Величина ручья для гибочного шаблона равняется внешнему диаметру трубы, подвергаемой гибке. Качество гибки определяется расстоянием между роликом и трубой, которая изгибается. Слишком малый зазор может привести к овализации трубы. Следствием слишком большого зазора может быть различное поперечное сечение трубы по изогнутому участку.

Оптимальный зазор выбирают так:

  • диаметр трубы до 50 миллиметров – размер зазора 6.35 миллиметров;
  • диаметр трубы 50 – 100 миллиметров – размер зазора 6.35 – 12.7 миллиметров.

Самым простым станком, использующим ручную гибку труб методом обкатки, является СТВ 2. Диаметр сгибаемых им труб до 33.5 миллиметров, а толщина стенок до 3 миллиметров. Величина радиуса изгиба трубы на СТВ 2 равняется 3 наружным диаметрам трубы.

При работе на станке трубу помещают в промежуток между роликами так, чтобы ее конец оказался в хомутике. Далее с помощью рукоятки осуществляют поворот скобы и прижимного ролика. Угол при изгибе трубы подбирают с учетом того, что в конце операции труба немного спружинит и угол станет меньше.

Толстостенные стальные трубы могут сгибаться с использованием болгарки и сварки. Начинают с расчета радиуса закругления. Далее делают болгаркой поперечные пропилы. Затем труба изгибается, а места пропилов свариваются.

Гофрированные трубы из нержавеющей стали торговой марки Lavita

Гофрированные трубы из нержавеющей стали торговой марки Lavita, а также соединительные фитинги из латуни к ним представляют собой многофункциональный трубопровод широкого спектра применения. Гофрированная труба и фитинги к ней могут применяться для монтажа систем отопления, горячего и холодного водоснабжения, в качестве гибких подводок при монтаже фанкойлов в системах вентиляции, а также незаменимы в качестве гибкой подводки в системах автоматического спринклерного пожаротушения, кроме того применяются при сборке смесительных узлов, а также в производстве котельного оборудования.

Цена: от 103 руб.

Размер : 8A, 10A, 12A, 15A, 18A, 20A, 25A, 32A, 40А, 50А

Цена: от 103.5 руб.

Размер : 15A, 20A, 25A

Цена: от 154 руб.

Размер : 15A, 20A, 25A, 32A

Цена: от 600 руб.

Размер : 15A, 20A, 25A, 32A

Фитинги для гибкой гофрированной трубы

Цена: от 103 руб.

Размеры V/S : 15, 20, 25, 32, 40, 50

Цена: от 112 руб.

Размеры V/S : 15, 20, 25, 32, 40, 50

Цена: от 111 руб.

Размеры G-V/S : 15, 20, 25

Цена: от 115 руб.

Размеры G-V/S (F) : 15, 20, 25

Цена: от 150 руб.

Размеры C/P : 15×15, 20×20, 25×25, 32×32, 40×40, 50×50

Читать еще:  Индукционная плавка металлов своими руками

Цена: от 223 руб.

Размеры C/P : 15, 20, 25

Цена: от 125 руб.

Размеры 3T : 15, 20, 25

Цена: от 371 руб.

Размеры 3TR : 20×15, 25×15, 25×20, 32×20

Цена: от 232 руб.

Размеры T/S : 15×1/2, 20×3/4, 25×1, 32×1 ¼

Цена: от 323 руб.

Размеры T/S : 20×1/2, 25×1/2, 25×3/4, 32×1/2, 32×3/4, 32×1, 32×11/4

Цена: от 207 руб.

Размеры T/S (M) : 15×1/2, 20×3/4

Цена: от 160 руб.

Размеры E/S (M) : 15, 20

Цена: от 202 руб.

Размеры E/S (M) : 15, 20

Цена: от 165 руб.

Размеры E/S : 15, 20,25

Гибкая гофрированная труба

ООО «МетаФлекс» реализует гибкие гофрированные трубы на выгодных условиях (цена указана в прайсе). Данная продукция сертифицирована и имеет все необходимые разрешения на применение.

Первые трубопроводы данного типа появились в Японии, где они были разработаны и испытаны. Немного позже этой системой заинтересовались инженеры из Южной Кореи. Они и считаются основными разработчиками трубопроводов, известных сейчас под брендом LAVITA.

В России данная продукция появилась более 10 лет назад и сразу завоевала рынок сантехники. Отечественные мастера по достоинству оценили гибкую гофрированную трубу из нержавейки, которая легко монтируется и надежно фиксируется накидными гайками.

Продукция успешно прошла апробацию не только в секторе ЖКХ (частные коттеджи и многоэтажные дома), но и на промышленных предприятиях. Она удостаивалась только положительных отзывов во всех перечисленных сферах.

Преимущества гибкой гофрированной трубы перед другими трубопроводами

Одним из основных достоинств данной системы является долговечность. Это неудивительно, ведь трубопровод выполнен из нержавеющей стали и снабжен латунными фитингами. Срок эксплуатации изделия ограничивается уплотнениями, которые следует заменить через 30 лет.

Кроме этого, к достоинствам гибкой гофрированной трубы нужно отнести следующее:

  • прочность (выдерживает гидроудары давлением до 68 атмосфер);
  • многофункциональность (применяется для подвода воды, отопления, электрических коммуникаций);
  • отсутствие необходимости в обслуживании (может прокладываться в грунте, в штрабе, в бетонной стяжке, за панелями – при условии укладки в соответствующей изоляции и выноса наружу соединений);
  • повышенную пластичность (легко гнется вручную, при монтаже достигается угол 90 градусов без изменения проходного сечения);
  • относительную дешевизну в эксплуатации (если учитывать огромный срок службы и отсутствие расходов на обслуживание);
  • высокую скорость монтажа.

Цену на материал для такого трубопровода не следует считать завышенной по нескольким причинам.

гофра выполнена из нержавеющей ленты. Её поверхность отполирована как снаружи, так и внутри, благодаря чему на стенках не накапливаются осадочные материалы.

, гофра прекрасно компенсирует линейные расширения и поэтому идеально подходит для систем отопления.

, такая гибкая гофрированная труба прекрасно подходит для монтажа в подвальных помещениях, ведь она:

  • не боится сырости и не корродирует с течением времени;
  • всегда выглядит привлекательно и не нуждается в покраске;
  • не подвержена воздействию грызунов, насекомых, грибков и плесени.

При монтаже гибкой гофрированной трубы не требуется сварка: соединения выполняются с помощью фитингов или накидных гаек.

К достоинствам трубопроводов такого типа нужно отнести их минимальную собственную массу. Например, бухта 50 метров весит всего 7 кг. Благодаря повышенной пластичности такой материал легко монтируется с минимальным количеством соединительных фитингов.

Гибкая гофрированная труба LAVITA южнокорейских производителей сертифицирована и имеет все необходимые разрешения для применения в России.

Гибка труб

Компания «Металлоизделия на заказ» предоставляет услуги по гибке труб в Москве и МО по оптимальным ценам. Мы работаем как с физическими лицами, так и с предприятиями, занимающимися строительством, металлообработкой, производством и другими видами деятельности.

Гибка труб (назначение)

Гибка широко востребованной во многих отраслях промышленности. Это связано с тем, что для решения многих задач невозможно использовать стандартную продукцию. Гибка металлических труб получила распространение в машиностроении, производстве автомобилей, строительных конструкций, мебели и многого другого. Также гибка труб применяется при прокладке трубопроводов в местах, где требуется сложная конфигурация инженерных систем.

Трубогиб с дорном

от 50 рублей 1 гиб

Особенности услуг по гибке труб

Изгибание трубы является достаточно сложным процессом. Это объясняется тем, что при деформации металлического изделия происходит уменьшение сечения в месте перегиба. В результате ухудшаются прочностные и другие важные характеристики труб. Чтобы не допустить подобной проблемы, необходимо применять для гибки труб специальные станки с числовым программным управлением. Наша компания выполняет заказы по гибке труб и других металлических изделий исключительно на оборудовании с ЧПУ. Благодаря этому мы изготавливаем конструкции, которые обладают безупречным качеством и отличными эксплуатационными показателями.

Читать еще:  Штамповка деталей из листового металла

Нарушить технологию гибки металлических труб при недостатке опыта или отсутствии нужного оборудования достаточно просто. Если к изделию прикладывается слишком большое усилие, допускается перегрев или другие нарушения техпроцесса, то на нем образуются гофры. Избежать этого можно, применяя станки для гибки труб с ЧПУ, которые выполняют параллельное растяжение металлического изделия. За счет подобного решения достигается снижение напряжения. Особенно актуальным данный метод является для работы с конструкциями небольшого диаметра.

Диаметр трубы Радиус гибки
D 19х1,5 R=45
D 22х1,5 R=45
D 25х1,2 (1,5) R=60
D 32х1,5 R=100
30х15х1,2 овал R=100
20х20х1,2 (1,5) R=50

Способы гибки металлических труб

Существует несколько методов гибки труб. Каждый из них обладает своими преимуществами в зависимости от поставленных задач и назначения готовой продукции. Гибка профильных труб по принципам отличается от гибки круглой трубы.

Различают холодный и горячий метод обработки. Нагрев металлического изделия позволяет выполнять гибку труб в бытовых условиях, но такой процесс, хоть и имеет невысокую стоимость реализации, все же не позволяет добиться высокого качества и надежности конструкции.

Оптимальным вариантом является гибка трубы в заводских условиях. В этом случае применяются специальные трубогибочные станки. Они могут иметь ручной, электромеханический или гидравлический привод. Первый тип оборудования подходит для работы с трубами диаметром до 32 мм и небольшой толщиной стенок. Электромеханические и гидравлические станки с ЧПУ востребованы для оказания услуг по гибке труб большого диаметра. Также они обеспечивают высокую производительность работ. По способу обработки трубы различают следующие виды оборудования:

Если вам нужна качественная гибка металлических труб, оформить заказ на данные услуги лучше всего в нашей компании — мы предлагаем одни из самых выгодных условий сотрудничества в Москве. Гарантируем оптимальный уровень цен и обеспечиваем высокую скорость выполнения.

Изгибание круглой трубы на трубогибе с ЧПУ

7 главных областей применения гибких труб

Несколько десятилетий назад рынок труб для водоснабжения, газораспределения, отопления предлагал только металлические образцы. За короткий промежуток ситуация резко изменилась: появились новые виды материалов, успешно конкурирующих между собой. Сегодня гибкие трубопроводы, выполненные из металлических или ПВХ составляющих, уверенно теснят жесткие пластиковые, полипропиленовые, металлопластиковые аналоги.

Применение гибких труб: двустенные с протяжкой, ПНД, ДКС, армированные, нержавеющие и другие варианты

Широкое распространение и применение гибкие трубы получили благодаря множеству достоинств, среди которых простота и удобство монтажа, обеспечивающая скорость выполнения работ и удешевление процесса. Пластичность изделий позволяет гнуть их в любом направлении, стыковать с резьбовыми фитингами, поэтому монтаж занимает немного времени. Гибкие трубы универсальны, они применяются в следующих сферах:

  • стандартном водоснабжении;
  • системах отопления – радиаторных, теплых полах;
  • автоматическом пожаротушении;
  • газораспределении;
  • устройстве вентиляционных каналов;
  • в качестве кабельных каналов;
  • из них делают гибкие дымоходы.

Гибкий дымоход из нержавеющей стали незаменим при обустройстве в домах каминов при подсоединении к стационарному кирпичному выводу.

Виды гибких труб

Они бывают гофрированными или гладкими, армированными, теплоизолированными, изготовленными из металла или ПВХ. Гофрированный шланг состоит из складок, нужных для придания трубе жесткости. Еще один способ придать элементу твердости – армирование. Гибкая армированная труба используется для кабельных каналов, в которые помещают проводные коммуникации. Она превращается в надежный жесткий мини-туннель, не теряя способности гнуться.

Теплоизолированные изделия покрыты одним или несколькими слоями сохраняющего тепло материала, они могут быть дополнительно заключены в гофрированную оболочку. Применяются чаще в разводке горячего водоснабжения. Металлические трубы представляют собой гофрированный шланг из нержавеющей стали. ПВХ-трубы бывают гофрированными или гладкими, изготавливаются из полимеров различного рода. Гибкая труба должна соответствовать всем стандартам ГОСТа.

Совет. Применять гибкие конструкции для транспортировки питьевой воды и пищевой продукции можно в том случае, если качество подтверждено сертификатами соответствия и санитарно-гигиеническими заключениями.

Гибкая труба из самозатухающего ПВХ легкой серии для канализации и других коммуникаций

Гибкие трубы ПВХ выпускаются сечением в диапазоне Ø10–63 мм, применяются для прокладки телефонных, телевизионных или компьютерных коммуникаций. В зависимости от вида они могут выдерживать температуры -5 до +60 °C или от -40 до +100 °C. Специфика этого вида изделий:

  • не подвержены разрушающему воздействию влаги;
  • прочны на разрыв, не подвержены растрескиванию;
  • биостойки – на них не заводится плесень или грибок;
  • нет необходимости в электроизоляции, материал сам по себе является диэлектриком;
  • многие поливинилхлоридные материалы обладают способностью к самозатуханию – им не страшны пожары.
Читать еще:  Плоское шлифование металла

ПВХ-изделия делятся на две категории: армированные и обычные, без усиления жесткости. Гибкая армированная труба ПВХ отличается от обычной трехслойным строением:

  1. внутренний полимерный слой;
  2. армированный каркас, чаще всего из стальных волокон, представляющий оплетку на первый слой;
  3. защитный верхний слой из прочного полимера.

Армированные образцы более надежны, поэтому одинаково пригодны для использования в скрытом виде в стенах или на открытой поверхности.

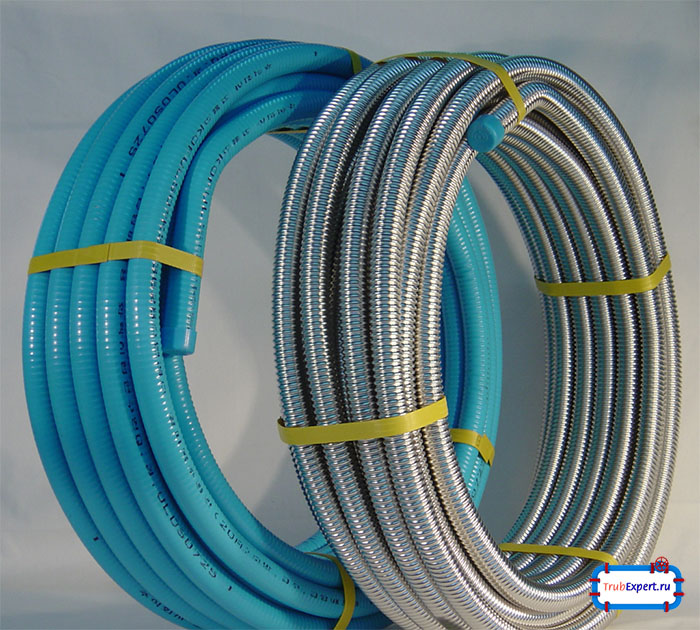

Металлическая гофротруба (шланг) Fl диаметром 20, 50, 25, 110, 16 мм: варианты с зондом и другими приспособлениями

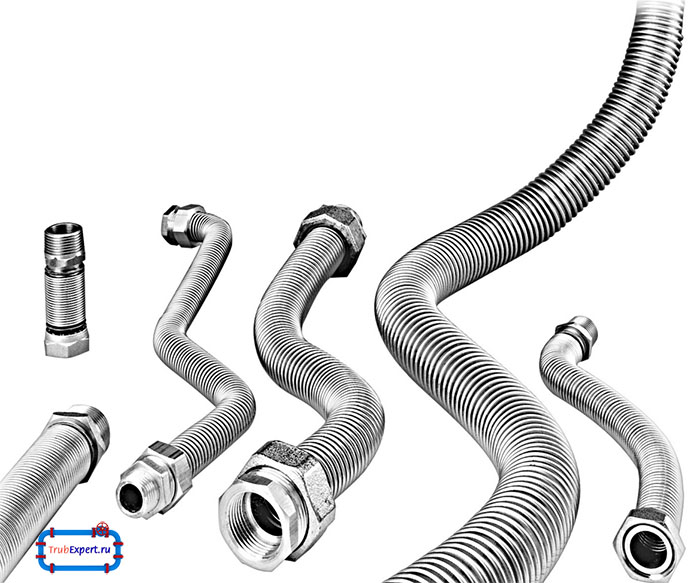

Металлическая гибкая труба в силу специфики материала бывает только гофрированной. Гибкий нержавеющий трубопровод – отличная альтернатива металлопластиковым и медным системам, способный конкурировать по цене с традиционными монтажными материалами. Гибкие гофрированные трубы из нержавеющей стали имеют неограниченный срок службы, оцениваются специалистами как продукция с идеальным соотношением по цене, качеству и производительности – их теплоотдача на порядок выше, чем у различных пластиковых моделей. Среди достоинств этого вида изделий следующие:

  1. гибкая гофрированная труба производится из высококачественной нержавеющей стали марки 304, устойчивой к коррозии долгие годы;
  2. широкий диапазон размеров Ø8–40 мм;
  3. изделия устойчивы к гидроударам, рабочее давление составляет 16 бар, максимальное – до 60 бар;
  4. гибкий трубопровод из нержавеющей стали выдерживает несколько циклов разморозки без разрушения;
  5. гофротрубе не страшны грызуны, плесень или грибки, поэтому ее можно использовать в сырых подвалах;
  6. гибкость материала позволяет придавать трубопроводу любую форму без использования сложного оборудования или специфических инструментов;
  7. для соединения отдельных элементов выпускается большой ассортимент фитингов, переходников, кранов. Силиконовые прокладки, используемые на фитингах, служат не менее 20 лет.

Стоимость монтажа металлических гофротруб низкая, обусловлено это удобством проведения работ. Гибкий шланг из нержавеющей стали гнется во всех положениях и направлениях, этим достигаются небольшие радиусы изгибов, не происходит деформации, сужения сечения и уменьшения пропускной способности системы. Металлопластик по сравнению с этими образцами требует трубогиба, полипропилен тоже непластичен и соединяется с помощью уголков. Кроме того, металлопластик и полипропилен ограничены по температуре пропускаемой жидкости – до 90 °C. Медь и нержавеющая сталь выдерживают высокие температуры, но в отличие от медных труб, монтаж гофрированных нержавеющих происходит легко и быстро. Гибкое соединение не требует никакого специального инструмента, за исключением гаечного ключа. Нержавеющая гофротруба соединяется двумя способами:

  • цанговым соединением, не требующим специнструмента;
  • методом «труба под накидную гайку»: на шланг сверху надевается гайка, это место завальцовывается с помощью гаечного ключа. Если при этом поставить паронитовую или асбокартонную прокладку, то увеличится температурный предел трубы, что актуально для банных конструкций.

За счет простоты монтажа обеспечивается экономия времени: гибкое соединение трубопроводов осуществляется в 3 раза быстрее, чем систем другого вида. Гибкие металлические трубы с изоляцией применяются в условиях минусовых температур.

Газовая труба

Гофрированная труба для газа – одна из немногих труб, которая разрешена для газовой подводки. Металлические пластичные шланги позволяют сделать ее любой длины и диаметра. Для соединения выпускаются специальные фитинги с диэлектрическими вставками. Конструкция фитинга проста и надежна, поэтому система монтируется быстро, без использования специального инструмента, обычным гаечным ключом. Гибкая трубка позволяет использовать минимальное количество фитингов и расходных материалов. Газовая гибкая труба в следующих целях:

  • подключение газовых плит и котлов к централизованной системе газоснабжения;
  • подключение газового счетчика;
  • разводка трубопроводов газоснабжения внутри зданий;
  • монтаж комплекса автономного газоснабжения нескольких зданий.

Трубы для водоснабжения с сифоном из пластика

Гибкие трубы для воды из нержавеющей стали используются для подвода жидкости к точкам водоразбора: ванне, умывальнику, мойке, бачку унитаза, посудомоечной машине. Незаменимы они для разводки от котлов или водонагревателей, в банях, преимущества очевидны:

  • срок службы гофротруб не ограничен;
  • полученные соединения надежны;
  • подводка способна выдержать повышенное давление и температурный режим до +150 °C;
  • монтаж несложен.

Для монтажа такой подводки не обязательно привлекать мастера, обладающего профессиональными навыками сантехника, сделать это может каждый человек, умеющий держать в руках гаечный ключ: сначала надевают на шланг гайку, а затем затягивают. Протечки в таких конструкциях исключены.

Сфера применения гибких труб растет, а спрос на них увеличивается, несмотря на повышенную стоимость. Гибкая труба нашла свое применение во многих областях.
