Как покрыть медь серебром в домашних условиях

Правила и различные способы домашнего серебрения

Серебрение в домашних условиях меди и латуни не требует особых навыков и редких реактивов. Существует множество методик покрыть серебром другой металл. Это делается для того, чтобы придать ему не только декоративные свойства: посеребренный металл будет иметь другие технические характеристики. Процесс серебрения заключается в способности некоторых соединений серебра в присутствии металлов разлагаться с выделением металлического серебра.

Серебрение в домашних условиях

Покрытие серебром металлов имеет свои особенности:

• Покрываются чаще всего латунь, медь или цинк. Неплохо поддаются серебрению алюминий и некоторые другие металлы.
• Лучше всего поддается серебрению латунь. Медь намного темнее, что сказывается на цвете конечного изделия: из-за тонкого слоя серебряного покрытия виднеется темный металл. Чтобы этого избежать, изделия нужно покрывать более толстым слоем, а это технологически сложнее.
• В домашних условия эту процедуру следует выполнять в хорошо проветриваемом помещении. Поверхность предварительно очищается от жира, масла и пыли с помощью щелочных растворов.

Существует несколько способов серебрения, некоторые из них требуют специального оборудования, другие легко проводить в домашних условиях. Самым распространенным методом считается химический метод нанесения серебра.

Химическое серебрение

Самая простая методика заключается в помещении подготовленных деталей в отработанный фотораствор гипосульфита. Необходимо поместить туда вещи, на которые наносится серебро на 1,5 часа, после чего достать и отполировать. Для получения блестящего покрытия проводят корректировку раствора. Для этого добавляют 4–6 мл нашатыря и 4–6 капель формалина на 1 л отработанного закрепителя.

Еще одним методом посеребрить металл является натирание детали матовой фотобумагой в свежем растворе закрепителя. Для этого необходимо разрезать на части листы фотобумаги и поместить в раствор. Потом опустить подготовленное изделие и натереть эмульсионным слоем бумаги до проявления на основе серебряного налета. После помыть и протереть изделие тряпочкой.

Серебрение при нагревании

Существует несколько способов нанести покрытие на медное изделие при высокой температуре.

Для первого метода приготавливают раствор из шести частей соли, одной части хлористого серебра, и шести частей винного камня. К нему добавляют немного воды до состояния кашицы. Хранить такой раствор необходимо в стеклянной посуде темного цвета.

Медные изделия помещают в 5 л воды, куда добавляют 3 ст. л. такого раствора и кипятят 20 минут. Само серебрение проводят в медном котле, куда опускают предметы на фарфоровом решете, непрерывно помешивая. Изделия сразу же покрываются пленкой из серебра.

Однако метод не даст блестящего покрытия, для этого изделие необходимо продержать 10–15 минут при температуре 70–80 градусов в растворе из четырех литров воды, 300 г серноватисто-натриевой соли и 100 г уксусно-свинцовой соли.

Брошь до и после покрытия серебром

Серебрение при помощи пасты:

• Более плотное покрытие дает метод с использованием нитрата серебра, или ляписного карандаша. Для этого берут 2 г нитрата серебра и растворяют в 300 мл воды. Постепенно в состав добавляют соляную кислоту и поваренную соль, разведенную с водой 1:10; делают это до тех пор, пока хлорное серебро в виде хлопьев не перестанет выпадать. После этого отфильтровывают и промывают осадок. Далее полученное хлорное серебро добавляют в раствор с 20 г гипосульфита натрия и 100 мл воды. После окончания растворения серебра смесь отфильтровывают и смешивают с мелом. Полученную пасту используют для натирания меди до получения серебряного покрытия.
• Существует еще один способ. Берут 6 г хлористого серебра и добавляют по 8 г поваренной соли и винного камня. Такой порошок необходимо размешать и растолочь в ступке. Пасту получают растворением в воде.
• Для следующего метода растворяются в воде для получения пасты такие ингредиенты: 2 г винного камня, 4 г нашатыря и 1 г нитрата серебра.
• Серебрение меди можно проводить и такой пастой. В 50 г воды растворить 10 г азотно-кислого серебра, потом добавить в раствор смесь воды (50 г) и цианистого калия (25 г). Для получения пасты добавляют смесь из 10 г винного камня и 100 г мела. После обработки пастой металлические изделия ополаскивают и сушат.

Хранить такие составы рекомендуется в виде порошка не более года.

Гальваническое серебрение

Еще один метод нанесения серебра — с помощью гальваники. Электролит в этом случае будет состоять из таких компонентов:

• 10–15 г хлористого серебра;
• 15–25 г железо-азотистого калия;
• 15–25 г кальцинированной соды;
• 1 л дистиллированной воды.

Каждый компонент предварительно растворяют в кипящей воде. Кипятят составляющие раствора вместе 1,5–2 часа. Температура, при которой проходит процесс гальванизации, — 18–20 градусов при плотности тока — 0,1 А/дм3. В качестве анода использую пластины из графита.

Процесс серебрения несложен, его легко можно повторить. Покрывать можно не только эти металлы. Для того чтобы покрыть серебром металл, который не поддается серебрению, необходимо сначала нанести на него тонкий слой меди.

МИР УВЛЕЧЕНИЙ

Химическое серебрение в домашних условиях

Вообще, посеребрить можно все, что угодно: дерево, пластики, стекло, растения, насекомых, серебрение монет, серебрение ювелирных изделий, серебрение посуды
и т.д. Однако, для такого серебрения потребуются источник тока, составление сложных электролитов для серебрения, строгое соблюдение режима гальваники и так далее. Поэтому серебрение гальваническим способом касаться не будем, а разберем химическое серебрение в домашних условиях.

Мы же, сегодня, подробно рассмотрим серебрение изделий из металлов, причем самыми простыми, доступными всем способами, не требующими дефицитных реактивов.

Серебрение — основной вид покрытия многих искусственных рыболовных приманок. Простота некоторых рецептов и самих процессов делает этот вид покрытия самым распространенным. Серебрят обычно латунные и медные поверхности, хотя в принципе можно посеребрить сталь, алюминий, другие металлы и их сплавы. Опыт показал, что серебрение латуни предпочтительнее, так как серебряное покрытие лучше смотрится на латунной поверхности, чем на медной. Это объясняется тем,что на более темной меди (стали и т. п.) тонкий слой серебра просвечивает, и поверхность выглядит темной. Но при толстом слое серебра (более 10—15 мкм) этого явления не наблюдается.

Составы для серебрения

Самая простая методика серебрения заключается в подвешивании подготовленных (полированных, обезжиренных и декапированных) деталей на 1—1,5 ч в отработанный фотораствор закрепителя (гипосульфита). Покрытие, полученное в результате обработки в гипосульфите, имеет полублестящую (серую) пленку серебра, которая после осторожной полировки начинает блестеть. Путем соответствующей химической корректировки раствора отработанного закрепителя получают блестящее серебряное покрытие. Корректировка проводится следующим образом. К 1 л отработанного закрепителя добавляют при перемешивании сначала 4—6 мл нашатырного спирта, а затем 6—10 капель формалина.

Вторым по простоте можно считать способ серебрения, при котором деталь натирают матовой фотобумагой в свежеприготовленном растворе закрепителя (гипосульфита). Толщину покрытия определяют визуально.

Несколько сложнее по рецептуре, но дающий хорошее плотное серебряное покрытие процесс серебрения заключается в следующем.

В 300 мл теплой воды растворяют 2 в. ч. ляписа-карандаша (нитрат серебра AgNO 3 )(продается в аптеке. ). К раствору ляписа понемногу подливают 10%-иый раствор поваренной соли (лучше HCl) до прекращения выпадения хлопьев хлорного серебра. Осадок хлорного серебра отфильтровывают и тщательно промывают в 5—6 водах. В 100 мл воды растворяют 20 г гипосульфита натрия и в полученный раствор понемногу добавляют хлорное серебро до тех пор, пока оно перестанет растворяться. Полученный раствор фильтруют и добавляют в него тонко размолотый мел (зубной порошок) до консистенции жидкой сметаны. Деталь натирают полученной смесью с помощью ватного тампона до получения плотной пленки серебра.

Многие рыболовы-спортсмены знают хорошо зарекомендовавший себя состав для серебрения блесен (в % от веса):

Ляпис-карандаш—15, виннокаменная кислота — 55, хлористый аммоний — 30.

Дефицитную виннокаменную кислоту можно заменить более простым и доступным химикатом — таким же количеством пищевой лимонной кислоты.

Состав приготавливается путем тонкого размалывания всех компонентов и последующего их смешивания.

Если предыдущие составы для серебрения могли храниться лишь несколько суток, то последний в темном месте сохраняется более года. Работа с ним проста. Мокрым ватным тампоном порошкообразный состав наносят на поверхность приманки и натирают ее. По мере надобности состав на тампоне обновляется.

Надо отметить, что данный состав не требует тщательной подготовки поверхности, так как в первый момент процесса он энергично удаляет с поверхности металла следы окиси и жира. Эта особенность очень удобна, так как с помощью этого состава нетрудно посеребрить приманки непосредственно на рыбалке.

Хорошие рецепты (в в. ч.) были предложены опытным рыболовом-любителем Н. Завитаевым;

• Хлористое серебро — 3, хлористый натрий — 3, углекислый натрий — 6, мел — 2,

• Хлористое серебро — 3, хлористый натрий — 8 , виннокислый калий — 8.

• Хлористый натрий — 2, азотнокислое серебро—1.

Измельченные компоненты смешивают, состав наносят на

мокрый ватный тампон и им натирают поверхность детали, постоянно обновляя состав на тампоне.

Разработаны растворы для серебрения с так называемым контактным металлом. Покрытия, получаемые в этих растворах, отличаются хорошим блеском и прочным сцеплением (адгезией) с основным металлом. Деталь, которую необходимо покрыть серебром, опускают в раствор с присоединенной к ней полоской (проволочкой) из цинка.

Есть два хорошо зарекомендовавших себя раствора:

• Хлористое серебро — 7,5 г/л, углекислый калий — 80 г/л, железистосинеродистый калий — 120 г/л, температура раство ра — кипение, время обработки — 30—60 мин.

• Хлористое серебро — 20 в. ч., углекислый калий—100 в. ч., железистосинеродистый калий — 100 в. ч., хлористый натрий — 40 в. ч., аммиак (25%-ный) — 120

в.
ч., вода дистиллированная — 1000
в.
ч. Температура раствора — 20°, время обработки— 1—2 ч.

После растворения в воде всех химикатов, раствор тщатель но фильтруют.

При необходимости серебрение алюминия и его сплавов (кроме сплавов, в которых присутствует кремний) применяют следующий процесс. Детали покрывают цинком с помощью цинкатных растворов, а затем серебрят любым составом для серебрения. Однако лучше серебрить алюминий в следующих специальных растворах:

• Азотнокислое серебро — 100 г/л, фтористый аммоний — 100 г/л.

• Фтористое серебро—100 г/л, азотнокислый аммоний — 100 г/л.

Серебряное покрытие обязательно пассивируют.

Домашнее серебрение ювелирных изделий

«Красота – всё красивое, прекрасное,

всё то, что доставляет эстетическое

и нравственное наслаждение»

Как видно из эпиграфа, сегодня хотелось бы поговорить о красоте. Даже не о самой красоте, а о том, как она рождается, чтобы «доставить эстетическое и нравственное наслаждение».

1. Заготовка броши без камней, спаянная из деталей (медьсодержащие сплавы) медно – цинковым припоем. Брошь изготовлена не нами, а любезно предоставлена мастером – ювелиром для отработки технологий нанесения драгоценных металлов;
2. Комплект материалов для гальванического серебрения в домашних условиях «Серебрение. FunChrome HandMade».

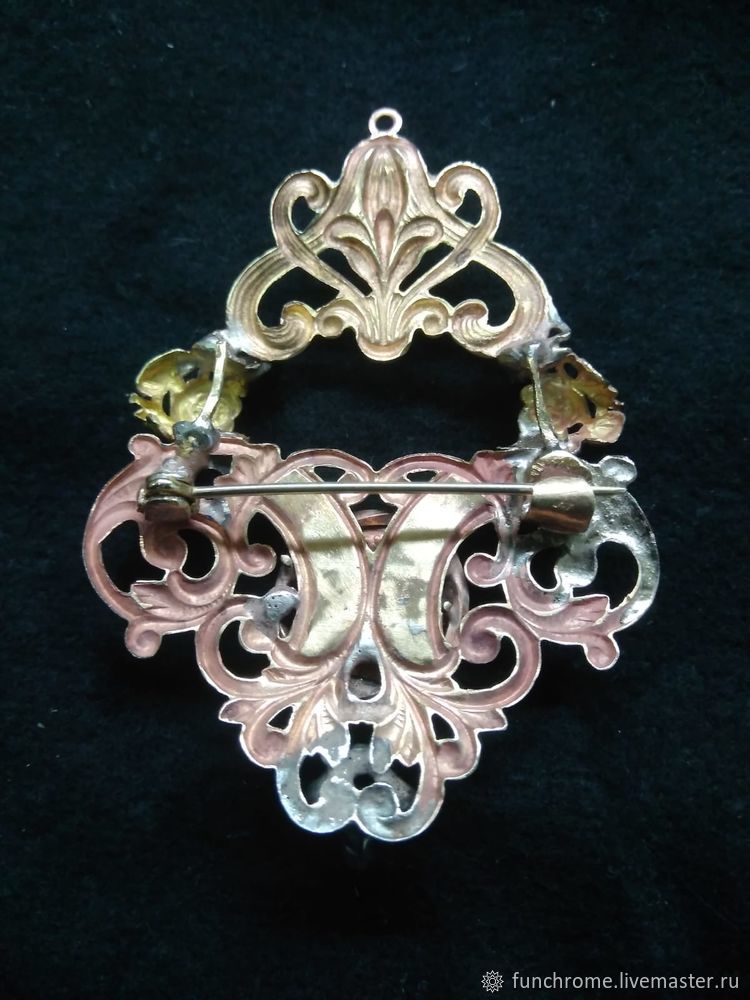

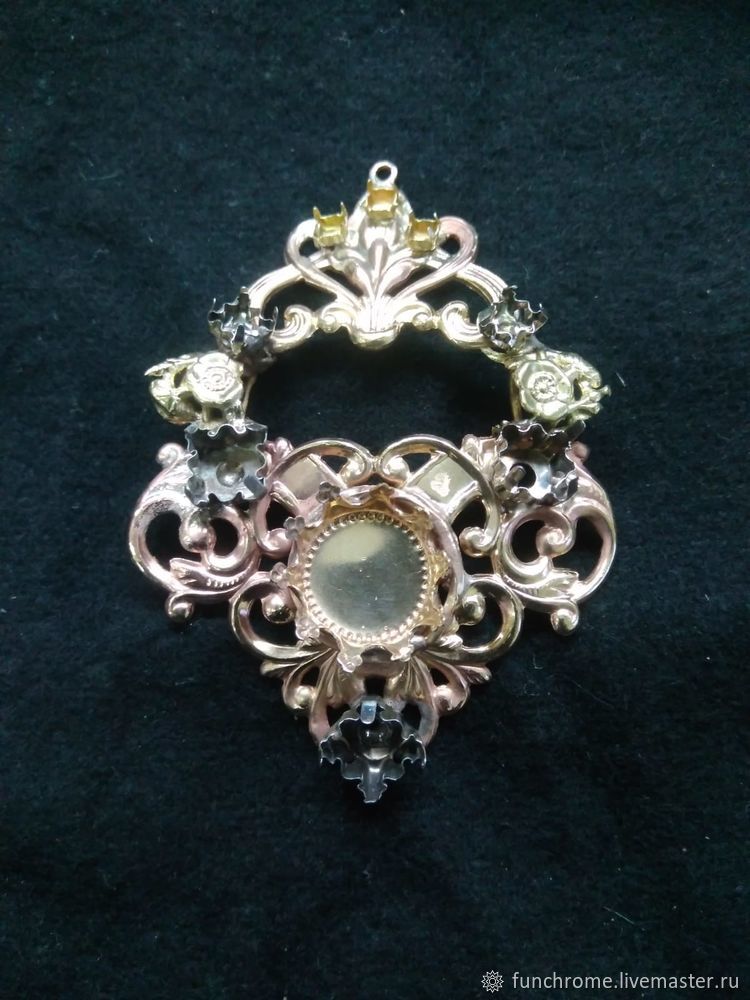

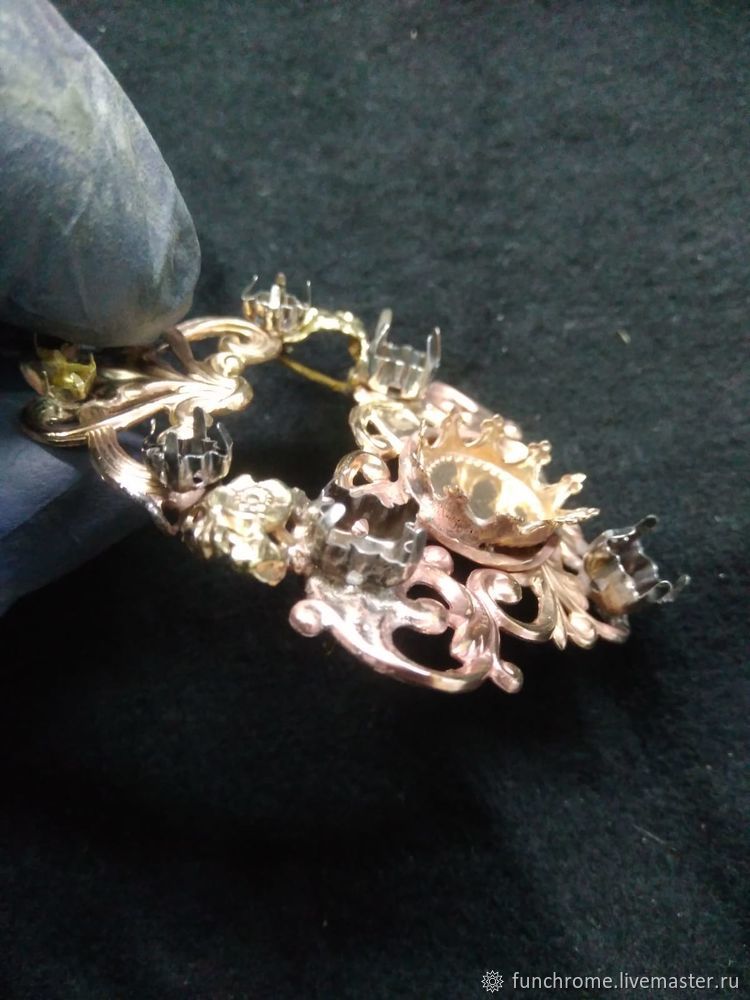

К сожалению, первоначальный вид нашего изделия мы не зафиксировали для истории. Поэтому ниже предлагаем вашему вниманию фотографии «сестры» нашей броши (скоро мы покажем процесс золочения на её примере) – они изготовлены по одной схеме:

А дальше весь процесс прост как дважды два:

1. Берём щётку и тщательно промываем брошь с мылом;
2. Обезжириваем изделие обычным моющим средством для посуды Fairy. Мы пробовали вариант и с ультразвуковой мойкой – оба варианта рабочие и имеют право на жизнь;
3. Дальше погружаем брошь (в перчатках обязательно) в раствор предварительного серебрения, а затем в электролит серебрения.

Серебряное покрытие наносится прямо на брошь (без медного подслоя), так как она изготовлена из деталей, выполненных из медьсодержащих сплавов. Небольшие детали, изготовленные из других металлов никакого влияния на процесс нанесения покрытия на подобных изделиях оказать не могут.

Сам процесс гальванического серебрения в домашних условиях показывать не будем – кто еще не видел, может посмотреть видео в нашем предыдущем мастер-классе .

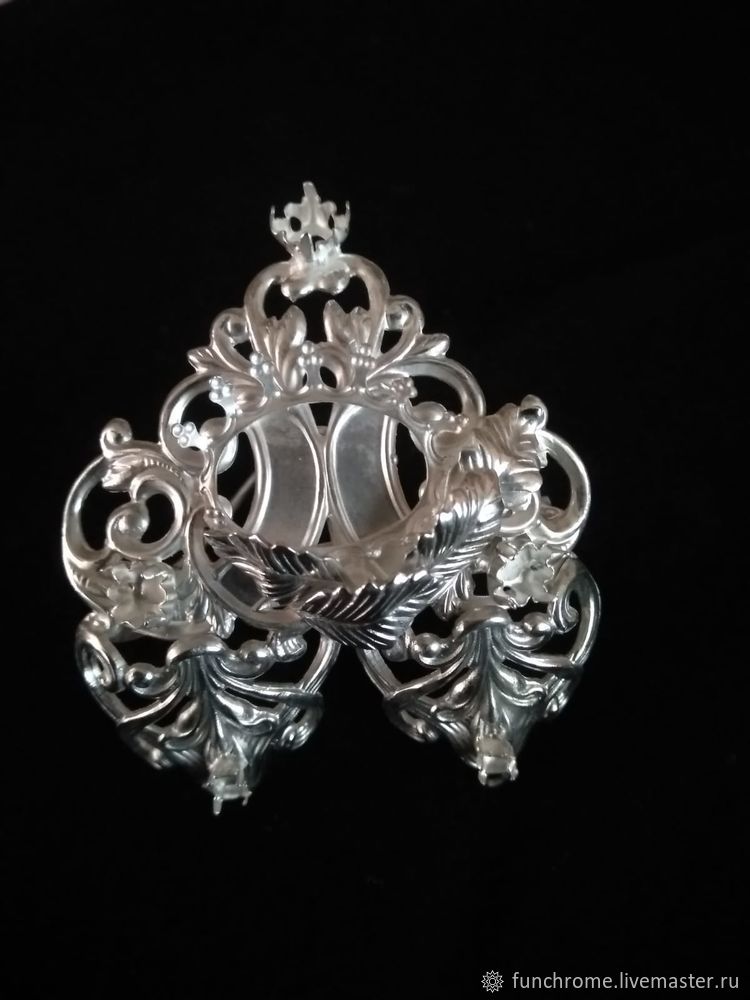

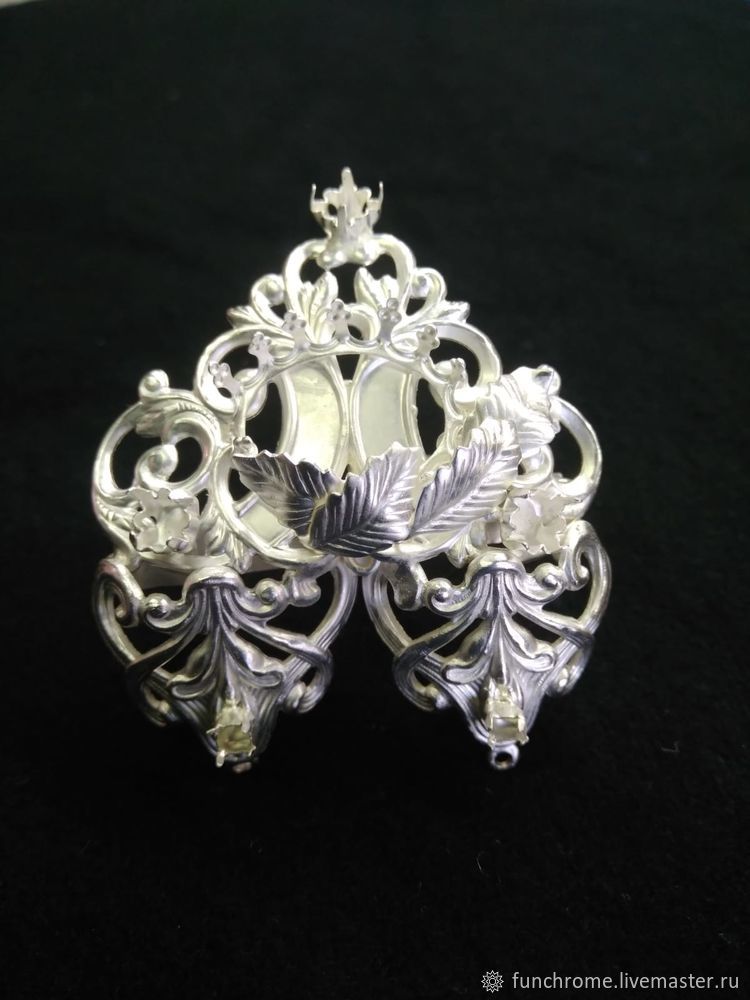

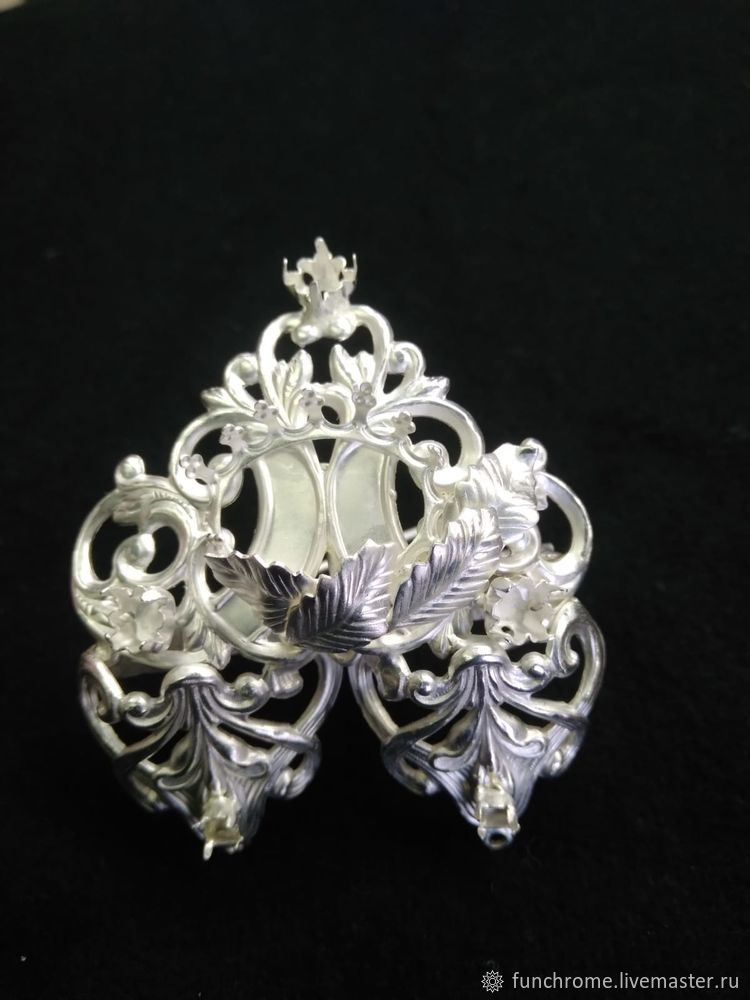

И после серебрения наша заготовка стала вот такой:

А сейчас время перейти от красоты к «презренному металлу» и посчитать затраты денег, времени и труда на нашу красоту.

Себестоимость нанесения серебряного покрытия:

Вес чистого серебра составил 0,3 гр. (толщина покрытия около 15 мкм.). Стоимость 1 гр. Серебра в Сбербанке на 17 января 2019 г. составила 35,1 руб. Соответственно, стоимость серебра на изделии 10.53 руб.

10.53 руб. – покрытие чистым серебром толщиной 15 мкм.!

Дешевле – только даром!

Все остальные затраты учесть очень сложно, поэтому, условно, примем их равными 100% стоимости нанесенного серебра – 10.53 руб.

Таким образом, себестоимость покрытия броши составила 21 рубль и 6 копеек! Не много, как мне кажется.

Общая себестоимость составила 21рубль 6 копеек.

Затраты времени и труда:

Весь процесс нанесения серебряного покрытия на брошь в домашних условиях занял 40 мин. Из них 20 мин. – это время, когда брошь находилась в электролите серебрения и мы могли бы спокойно пить кофе. Однако, кофе мы не пили, а наносили покрытия на ряд подобных ювелирных украшений и пришли к выводу, что при небольшой сноровке можно изготовить 3 таких изделия за 1 час.

С минимальными финансовыми, трудовыми и временными затратами можно без навыков изготавливать из простой бижутерии целые произведения искусства!

Различные способы покрытия монет серебром в домашних условиях

Серебрение монет – это надежный способ предохранения металла от коррозии. Рассмотрим некоторые варианты серебрения монет, в том числе серебрение в домашних условиях:

Серебро растворяется с помощью азотной кислоты, исходный продукт – нитрат серебра. Далее его отфильтровывают, добавляют соляную кислоту, либо раствор поваренной соли большой концентрации, и дождаться когда образуется осадок. Далее его следует хорошо промыть водой и поместить в 10% раствор серной кислоты, добавив туда несколько кусочков цинка. Осадок приобретёт серый цвет, из него будет образовано чистое серебро в виде порошка.

Для покрытия мелких изделий из латуни, мельхиора, меди либо других сплавов из меди серебром в основном прибегают к контактному серебрению с применением цинкового электрода. Такой раствор состоит (г/л) цианистый калий 30, нитрат серебра 10, tº ванной +65ºC, длительность погружения около 3-х минут.

Химические способы металлизации:

Лучше всего классифицировать химические способы металлизации по типам лежащих в их основе металлогенных реакций. Имеется несколько методов химического осаждения из водных растворов металлических покрытий. Это может быть контактный способ, контактно-химический способ, а так же способ химического восстановления.

Контактный способ

• Этот способ основывается на вытеснении ионов менее активного металла ионами более активного металла из раствора. Таим примером, служит знакомый многим ещё по школе процесс меднения гвоздя из железа, который помещают в сульфата-медный раствор.

Контактно-химический способ

• Такой способ основан на создании гальванической пары между активным металлом и металлом основы. Например, для осаждения на медную основу серебра с помощью более активного металла (магния, алюминия) создают гальваническую пару. Таким образом, металл, обладающий большей активностью, отдаёт имеющиеся электроны меди, а на медной поверхности ионы серебра уже восстанавливаются до металла. Данный процесс применяется для покрытия серебром например монет и медалей, изделий сложной конфигурации из меди и сплавов на её основе.

Способ химического восстановления

В основе этого метода заложена реакция ионов металла, на самой поверхности метала, с растворённым восстановителем. Восстановление ионов метала, и окисление восстановителя происходит с металлами, обладающими автокаталитическими свойствами.

Если металл, который осаждается, не имеет проявлений автокаталитических свойств, то в таком случае реакция восстановления происходит во всём имеющемся растворе, в итоге образовывается металлический порошок. Таким образом, в виде покрытия не любой метал можно получить способом химического восстановления.

В качестве химического осаждения металла используются разнообразные восстановители: формальдегид, гидразин, гидразинборан, гипофосфит, боразин, борогидрид.

Природой осаждаемого метала и определяется выбор восстановителя. Так, к примеру, для химического меднения лучше всего применять формальдегид. А, к примеру, гипофосфит как восстановитель отлично подходит для получения кобальтовых и никелевых покрытий.

Гальванический метод серебрения

Сегодня, одним из самых надежных и доступных методов серебрения монет в домашних условиях является “гальванический метод”. Гальванизация, или по другому “гальваника” осуществляется путем электро-химического осаждения металла на металлической поверхности.

Такой метод покрытия серебром в домашних условиях будет наиболее оптимальным, т.к. не требует большого количества специальных препаратов и химических соединений. Так же данный способ наиболее безопасен.

Для такого вида серебрения, кроме специального аппарата (гальванической станции) потребуется специальный электролит. Сегодня существуют различные виды электролитов, различных по своему составу: электролит серебра, электролит чистого золота, золота 585 пробы и т.д.

Электролит серебра для гальванического покрытия монет

Химические покрытия осаждают в зависимости от их функциональных особенностей на цветные и чёрные металлы, на различные сплавы, крое того и на неметаллические поверхности (керамика, пластмасс, стекло).

Прежде чем наносить соответствующее покрытие, надо соответствующим образом подготовить поверхность образца. Та или иная обработка таких поверхностей, прежде всего, зависит от характеристик материала, на который будет осаждаться химическое покрытие.

Необходимо, чтобы в начальной стадии при восстановлении металла покрываемая поверхность имела проявление каталитических свойств в процессе реакции.

Гальваническим спобом можно не только посеребрить, но и позолотить монету в домашних условиях. Для этого потребуется соответствующий электролит:

Кроме электролита “чистого золота” существуют так же электролиты золота 585 пробы. Осаждаемый металл при этом по своему оттенку будет схож с цветом золотых ювелирных украшений соответствующий данной пробе. Такой электролит иногда называют “Красное Золото”.

Подводя итог, можно с уверенностью отметить, что “гальваника” сегодня – это самый оптимальный способ серебрения или золочения монет в домашних условиях. Такой метод не потребует специальной лаборатории и сложных (а порой и труднодоступных) реактивов и кислот. Методика гальванизации достаточно проста, при этом покрытие получается качественное. Посеребренное или позолоченное таким способом изделие будет долгие годы радовать своим внешним видом.
