Как нарезать резьбу на трубке: легкий способ

Любой владелец городской квартиры или частного дома задумывается о благоустройстве своего жилья собственными руками. В подобной ситуации хозяин помещения должен обладать хорошим инструментарием и определёнными навыками.

В этой стать подробного говорится о том, как нарезать резьбу на трубе собственными руками — как нарезать резьбу метчиком вручную.

Для чего нужна резьба

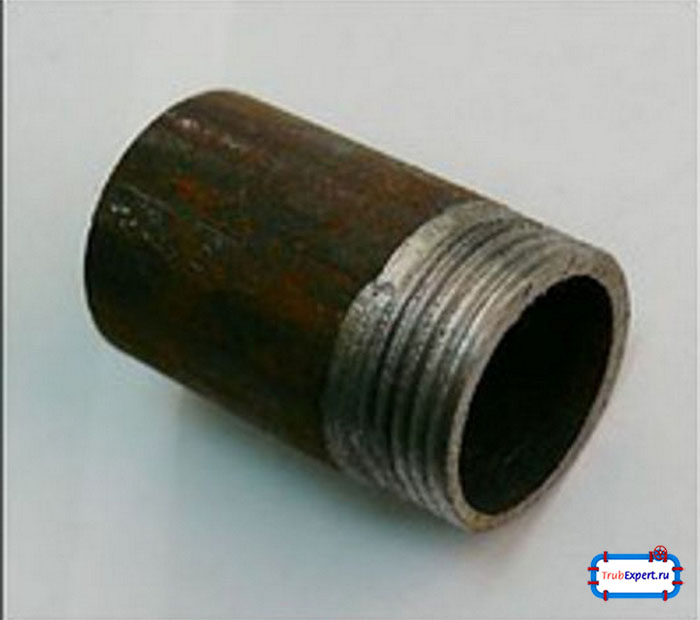

Трубная резьба — канавка в виде винта с постоянным шагом и сечением, которую наносят на болты, винты и гайки.

Основным параметром подобного резьбового соединения считается диаметр, который считают в дюймах, и количество нарезанных по длине дюйма витков (1 дюйм равен 25,4 мм).

При благоустройстве дома чаще используется цилиндрическая трубная дюймовая резьба.

В итоге при соединении металлической трубки с пластиковой владельцы частных домов в быту чаще используют только резьбовое соединение. В подобной ситуации можно легко нарезать резьбу.

Кроме того, трубные изделия с дюймовой резьбой используют при ремонте водопроводов и установке сегментов системы отопления.

Такие трубные изделия применяют при заказе элементов дизайна жилого помещения. В подобной ситуации дюймовые резьбы наносят на одну из составляющих интерьера комнаты.

При установке стиральной машинки также делается нарезка резьбы на трубах.

Работы с электрическим резьбонарезателем

Наряду с современными бытовыми электроприборами, владельцы жилых помещений применяют электорезьбонарезатель. Такой инструмент чаще используют в том случае, когда делается нарезание резьбы на небольших трубных изделиях.

В комплекте подобного устройства есть лерка для нарезки резьбы различных диаметров и сам электрорезьбонарезатель.

При зажиме куска трубного изделия применяют трубные тиски. В подобной ситуации слесари нажимают на курок, после чего на трубное изделие нарезается дюймовая коническая резьба.

При резке резьбовых соединений на трубках может произойти быстрый нагрев или перегрев электрорезьбореза.

Однако таких рисков не возникает, если монтажники обрабатывают 1 трубную деталь. В подобной ситуации, как правило, обходится без применения этого недешёвого электроинструмента.

Если наружная резьба нарезается на дюймовом трубном изделии, то в подобной ситуации следует осторожно пользоваться электрическим резьбонарезателем. Используя этот крупногабаритный инструмент, не всегда получается нарезать резьбовые соединения на трубные изделия, которые находятся близко к стенке.

  1. держатель плашек;
  2. плашку для черновых резьбовых соединений (проходную);
  3. плашку для чистовых резьбовых соединений (чистовую);
  4. солидол;
  5. кусок сала, масло из бочка автомобиля;
  6. болгарку, напильник.

При нарезании трубки используют не 1, а 2 плашки, потому что так легче нарезать трубу. В подобной ситуации увеличивается срок службы и технические характеристики самого инструмента.

В каком бы месте владелец жилого помещения ни занимался нарезками трубных резьбовых соединений: на водопроводах или на трубках системы отопления, сначала он должен проверить, в каком состоянии находятся трубы.

Если перед началом работ такая проверка не будет проведена, то при нарезании резьбовых соединений трубка быстро сломается.

Читать еще:  Электролиз меди в домашних условиях

При ручной нарезке трубок слесари-монтажники выполняют такие действия:

  • сначала снимают фаску — на конце трубного изделия, где будут находиться резьбовые участки трубки;
  • далее, на такие участки трубки и зубья плашки наносят смазку;
  • затем держатель плашки, на котором заранее закрепляют проходную плашку, сильно прижимают к трубному изделию, в результате чего возникает зацепление;
  • потом слесари вращают инструмент по ходу часовой стрелки — делают нарезку резьбового соединения в 5 оборотов.

Если в подобной ситуации появляется какое-то сопротивление, то монтажники делают половину оборота назад. В итоге опилки обломаются и делать повороты по ходу часовой стрелки — проще.

При осуществлении таких работ используют чистовую плашку, которую заранее смазывают. Монтажники выполняют такие же действия, как при осуществлении черновой нарезки.

Запрещено делать нарезку резьбовых соединений на трубках быстрыми темпами. Наружную нарезку резьбовых участков на трубных изделиях надо делать в медленном темпе, при этом делая движения инструментом в половину оборота вперёд.

Если не соблюдать такое правило, то при нарезке резьбовых трубных участков погнётся, и лерка для нарезки резьбы будет безвозвратно испорчена.

По словам профессионалов в этом деле, при нарезке резьбы на трубки лучше использовать недешёвые, а дорогие и прочные плашки.

Разница между ними видна визуально. При этом, при использовании дешёвой плашки можно делать прочное трубное резьбовое соединение на протяжении короткого периода времени — после повторной эксплуатации подобного инструмента нанесённая наружная резьба не обладает необходимой глубиной.

Также при ручной нарезке резьбовых соединений, помимо плашек слесари применяют клуппы для нарезания трубы.

Что такое клупп?

Много слесари-новички и понятия не имеют о том, что представляет собой клуппы для нарезки трубок. Многие из них никогда не пользовались подобным инструментом.

Для того, чтобы представить себе, как выглядит трубный клупп, нужно знать, как выглядит обыкновенная плашка (лерка для нарезки труб). Этот инструмент имеет такие детали:

  1. небольшой цилиндр, в основе которого имеется инструментальная сталь;
  2. выемку для опилок;
  3. углубление — по окружности, с помощью которого плашку зажимают в плашкодержателе;
  4. гребни для внутренней нарезки резьбовых соединений.
Читать еще:  Переплавка меди в домашних условиях

Клуппы — это резцы плашки — основная часть инструмента. Подобные резцы слесари закрепляют в держателе, который является направляющей.

Основные преимущества клуппа перед плашкой

Основными преимуществами трубного клуппа перед плашкой считаются такие:

  • плашка для нарезания наружной резьбы сделана из прочной и дорогой стали, которые используют при изготовлении различных инструментов. Однако, большой прочностью должны обладать только резцы, которыми слесари и нарезают резьбовое соединение на трубке;
  • трубный клупп является плашкой, в которой нет дорогостоящих и нефункциональных деталей. Надёжные резцы и недорогой держатель — все, что надо для выполнения качественной нарезки резьбового соединения на трубках;
  • при использовании клуппа слесари экономят расходный материал.

Однако есть и один минус у этого инструмента — клуппы для нарезания резьбы являются дорогими инструментами. В настоящее время продают такие трубные клуппы, цена на которые достигает и 1000 долларов. В то же время нужно помнить, что резцы являются сменной частью такого устройства.

Трубные клуппы являются дорогими инструментами, однако, они облегчают работу слесаря.

Метчики

Метчики для нарезки резьбы являются винтами.
Нарезка резьбы метчиком делается путём вырезания канавок стружки.
На этом инструменте имеется хвостовик, который закрепляют на воротке или станке.
Метчики имеют различные размеры, виды и номера.
При нарезке резьбовых соединений на трубке слесари применяют комплект из 2 метчиков, которые имеют различную глубину реза — для черновой и чистовой работы соответственно.

Простой способ нарезки резьбы на металлической трубе

Крутой способ очистки грязных швов между плиткой

Как самому сделать ленточно — шлифовальный станок из болгарки

Усовершенствуем свою рулетку

Полезная самоделка из металлической пластины

Как сделать ключ для болгарки и дрели своими руками

Я покажу как просто нарезать резьбу на водопроводной трубе обычному домашнему мастеру, без каких-либо навыков в этом деле и с минимальным набором инструментов. К примеру, при замене батареи центрального отопления, как в моем случае. В этом нет абсолютно ничего сложного и метод доступен почти каждому.
Итак, вы обрезали трубу болгаркой или другим инструментом, типа ножовкой. Главное, чтобы срез был ровный и перпендикулярный.

Понадобится

  • Клупп под нужный диаметр трубы.
  • Разводной ключ (газовый).
Читать еще:  Гидрометаллургический способ получения меди

Клупп — резьбонарезной инструмент, типа плашки, только это насадка с направляющей юбкой. Его необходимо приобрести к сантехническом магазине. Дефицита на них нет, поэтому найдете без проблем, даже в поселке.

В данном случае представлен китайский вариант, довольно неплохой.

Стоит такая штука в районе 200-500 рублей. Все зависит от диаметра и наценки. Ходовые модели под диаметры 1/2, 3/4 дюйма и дюймовая как в моем варианте.

Можно спросить у сантехников советский аналог, если есть такая возможность. Тогда для вас это будет в обще бесплатно.

Нарезаем резьбу на трубе

Старую краску можно не снимать. Смазываем место, где будет резьба твердой или жидкой смазкой: солидол, литол, моторное масло.

Также промазываем резцы на клуппе.

Ни там ни там не нужно наносить сильно много твердой смазки, так как стружки после нарезки будут к ней прилипать и не будут падать вниз, а значит удаляться.
Надеваем клупп направляющей на трубу.

По идее клупп вращается специализированным инструментом — трещоткой, но так как у нас разовая работа, приобретать дорогой инструмент будет не выгодно.
Берем разводной ключ, и подгоняем его размер под заднюю юбку клуппа.
Вращаем инструмент, делая несколько оборотов вокруг трубы. Теперь резцы вошли в зацепление.

Если труба хлипкая и неустойчивая, ее нужно удерживать другим разводным ключом вот так:

А другим разводным ключом вращать насадку.
Последовательность нарезки такая: 2-3 оборота клуппа вперед, 1 назад. Это нужно сделать обязательно, чтобы стружка сломалась, отвалилась и не мешала дальнейшей нарезке. Если этим пренебречь, стружки могут замять витки резьбы.

Всего нужно нарезать 4-5 полных витков резьбы.

В итоге резьба на трубе нарезана.

Так же учтите, что резцы в клуппе имеют небольшой конус. Это нужно для того, чтобы можно было с легкостью начинать и нарезать резьбу. В итоге я веду к тому, что конечные витки могут быть не полными и недорезанными по глубине.
Поэтому, чтобы получить 3-4 полноценных витка резьбы на трубе, визуально лучше нарезать 6-7 витков.
После всех работ резьбу можно проверить навинтив на нее любой переходник или штуцер.

Чем толще труба, тем большее усилие приходится прилагать для проворачивания насадки. Способ не хитрый, должных навыков почти не требуется, справиться даже новичок. Перекосить резьбу невозможно, так что бояться не стоит.
