Изготовление планшайбы для токарного станка

Планшайба для токарного патрона

Универсальные токарные станки незаменимы при обработке заготовок самого разного назначения, размеров и сложности. Крепление небольших цилиндрических элементов выполняется в штатном патроне станка. Нестандартные и крупногабаритные детали требуют использования специальных приспособлений. Центра и люнеты устанавливаются при точении длинных заготовок. Планшайба для токарного патрона применяется в работах с большими диаметрами, а также при протачивании поверхностей нецилиндрических изделий.

Назначение детали

Установка планшайбы на токарный станок производится в случаях работы с деталями, которые попросту нельзя зажать в патрон. Это могут быть крупногабаритные поковки, плоские заготовки или детали неправильной формы. Незаменимо такое приспособление при обработке продукции со смещением от оси шпинделя, а также изделий, боковая поверхность которых может пострадать при механическом воздействии кулачков патрона.

Для удержания будущей детали, она прижимается к плоскости оснастки, либо крепится с использованием специальных приспособлений. После установки производится обязательная выверка оси обрабатываемого материала и шпинделя, так как данный способ не обеспечивает гарантированного центрирования.

Планшайбы также используются при необходимости применения нестандартных патронов или приспособлений. В некоторых вариантах на нее крепят не обрабатываемые материалы, а режущий инструмент.

Общее описание и конструкция

Типовая конструкция планшайбы одинакова для станков по металлу и по дереву. В общем случае она представляет собой диск, на котором выполнены узлы крепления заготовок. Материалом для изготовления служат чугун либо сталь. Реже используются другие материалы.

Крепление оснастки к шпинделю производится посредством резьбовых отверстий или конусных ступиц. Их параметры подбираются под конкретные габариты выходного конца вала. Если приспособление оснащено цилиндрической ступицей, оно зажимается непосредственно в патроне станка.

Закрепление заготовки выполняется с использованием прижимов, костылей, прихватов или иных зажимных устройств. Часто для этой цели используется установка токарного патрона. На планшайбу он может быть смонтирован по оси вращения, либо со смещением.

При использовании планшайб, повышенное внимание уделяется технике безопасности производства работ. Большие габариты, нестандартные крепления, нецилиндрическая форма обрабатываемых поверхностей представляют повышенную опасность для токаря и окружающих. Перед началом работ следует закрепить все конструктивные элементы оснастки и произвести балансировку, во избежание разрушения конструкции и разлета отдельных узлов.

Виды планшайб

Простота конструкции планшайбы и обширная область использования породили большое число способов закрепления обрабатываемых деталей. При этом приспособление не является полностью универсальными. Для разных ситуаций может потребоваться применение нескольких различных модификаций.

Планшайба с Т-образными пазами

На поверхности такой оснастки выполнены Т-образные пазы, аналогичные используемым на столах фрезерных станков. В эти пазы вставляются специальные упоры или крепежные гайки. Обрабатываемое изделие прижимается к плоскости с помощью винтов. Конструкция устройства позволяет закреплять практически любые изделия. Расположение пазов на поверхности диска обычно имеет ортогональный вид. В зависимости от назначения число и частота пазов могут меняться.

Планшайба со сквозными пазами

Данный вид отличается наличием пазов, профрезерованных сквозь деталь. Крепление заготовки производится установкой винтовых прихватов. В некоторых случаях деталь просто приворачивается винтами с обратной стороны. Пазы наиболее часто располагаются по радиусу. Встречаются модификации и со сквозными пазами кольцевого типа.

В большинстве случаев пазовые планшайбы применяются для токарных станков по металлу. На их поверхность легко устанавливаются другие токарные приспособления.

Планшайба с отверстиями

Рабочая поверхность диска этого приспособления имеет ряд отверстий, расположенных соответственно габаритам закрепляемой заготовки. В центральном отверстии нарезается резьба, необходимая для непосредственного крепления на вал шпинделя. Наличие резьбы в крепежных отверстиях позволяет обеспечить крепление стандартными винтами. В остальных ситуациях прижим выполняется аналогично предыдущему варианту. При использовании подобной планшайбы для токарного станка по дереву, будущая деталь закрепляется через отверстия обычными саморезами.

Поводковые планшайбы

При установке обрабатываемой заготовки между двумя центрами необходимо обеспечить передачу вращающего момента от вала шпинделя на деталь. Для этой цели применяют поводковые инструменты. Конструктивно они представляют собой диск, на краю которого выполнена прорезь или ступица. На деталь надевается хомутик, взаимодействующий со ступицей, и тем самым обеспечивающий вращение изделия.

Планшайбы с угольниками

При обработке изделий с малой жесткостью нашли применение модификации с угольниками. Заготовка в таких приспособлениях устанавливается на отдельное плоское или призматическое основание. Само основание выполняется в виде уголка, вторая грань которого крепится к поверхности шайбы. С целью сохранения целостности заготовки, ее крепление обеспечивается в нескольких точках по большой площади.

Универсальные и специальные планшайбы

Универсальные варианты подходят для выполнения большого числа операций и представляют собой комбинацию из нескольких предыдущих модификаций. В их основе лежит базовая шайба, к которой крепятся сменные приспособления – угольники, кулачки, центра и другие элементы.

Несмотря на универсальность, типовое оборудование, не всегда в состоянии обеспечить надежное крепление уникальных деталей сложной формы. В этом случае выполняется проектирование и изготовление специальных станочных приспособлений. Чертеж планшайбы может отличаться очень высокой сложностью. Другой вариант специальных устройств, наоборот, участвует в массовом производстве. Для крепления однотипной детали нет смысла использовать универсальную станочную оснастку. Вполне достаточно приспособления, спроектированного под конкретную задачу. Для повышения общей производительности, такая планшайба может быть оснащена дополнительными крепежными и центрирующими устройствами.

Читать еще:  Станок для изготовления колец из проволоки

Изготовление приспособлений

Обычно планшайба входит в состав стандартного набора принадлежностей станка. В случае ее отсутствия, а также для выполнения специфических работ, изготавливается нестандартная оснастка. Конструктивно она отличается низкой сложностью и доступна для выполнения разработчикам с невысоким уровнем подготовки. В простейшем случае, самодельная планшайба для токарного патрона изготавливается с использованием только сверлильного станка. В качестве заготовки подойдет плоская пластина, необходимой толщины. Применение фрезерного и токарного оборудования позволит существенно усложнить итоговую конструкцию и вплотную приблизиться к заводским моделям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Разновидности планшайб для токарных патронов и их использование

Любые токарные работы выполняются на различного рода станках. Прежде чем приступить к обработке той или иной заготовки, нужно ее надежно зафиксировать, чтобы обеспечить безопасность при проведении операций точения.

Для чего нужна планшайба?

Закрепить деталь можно несколькими способами, например, в обычном патроне или с применением специальной планшайбы, купить которую можно в специализированном магазине. При этом обрабатываемый элемент может располагаться в любом положении в зависимости от типа агрегата. Например, токарно-карусельный станок имеет фиксатор, который крепится на горизонтальном столе.

Планшайба для токарного станка представляет собой стальной или чугунный диск, служащий для закрепления заготовки на том или ином аппарате. В его центре располагается отверстие для установки на шпиндель. При этом изделия, подвергаемые различным видам обработки, фиксируются при помощи специальных накладок, прихватов, болтов или так называемых уголков.

Планшайбы на станках зачастую применяются при точении деталей больших размеров, а также имеющих сложную форму. Для крепления изделий неправильной конфигурации в ряде случаев шайбы оснащаются четырьмя или даже шестью Т-образными канавками и имеют дополнительные сквозные отверстия. Иногда в качестве этого элемента используют простые патроны.

Сложность установки и центровки относительно шпиндельной оси является главным минусом использования на станках планшайб. Тем не менее при обработке многих деталей они необходимы.

Обзор популярных типов планшайб

На современном рынке представлены детали различных типов. Из наиболее часто применяющихся в производстве можно выделить группы:

  • гладкие;
  • шайбы, оснащенные поводком;
  • с простыми резьбовыми отверстиями;
  • с пазами, круговыми или радиальными отверстиями.

Независимо от типа ко всем изделиям из стали применяются требования ГОСТ 4082-69. Чугунные более предпочтительны, поскольку имеют сравнительно низкие цены и не очень чувствительны к скачкам температур.

Чаще всего на производстве крепление заготовки в токарный станок осуществляется либо в патрон, либо в планшайбу гладкого типа. Последняя используется при точении детали в форме ступенчатого или простого кольца. При этом выполняется центровка посредством размещенного на фланце опоясывающего конструктивного элемента.

Надежная фиксация в станке и неподвижность самой детали обеспечивается через зажим в центре или при помощи прихватов. Как правило, они выполнены очень просто и состоят из пары шайб, гайки и винта, позволяющих закрепить заготовку без особого труда.

В том случае, если устанавливаемую в токарный станок заготовку нужно зафиксировать стойками или уголками, но кроме гладкой планшайбы ничего нет, то после центровки эти элементы монтируются прямо на ней.

Чтобы шпиндель работал долго и безотказно, очень важно каждый раз проводить качественное центрирование шайбы.

Планшайбы с поводком

Поводковые или, как их еще называют, зубчатые изделия имеют ряд важных конструктивных особенностей. В их корпусе имеются два параллельно расположенных профильных паза Т-образной формы. В одном из них находится поводок, а в другом фиксирующие зажимные элементы.

В самих зажимах, настраиваемых специально предусмотренными винтами, тоже имеются соответствующие углубления, в которых размещаются кулачки. С помощью последних непосредственно осуществляется фиксация детали перед обработкой на станке. Они двигаются в пазах свободно, благодаря чему их можно регулировать на поверхности самой заготовки.

С применением данного типа планшайб станок также настраивается очень легко. Сначала строго по центру осуществляется установка заготовки. Затем каждый из зажимных элементов, находящихся с разных сторон, плотно притягивается к ней. Для этого поочередно закручиваются все винты. Кулачки при этом располагаются на поверхности детали с целью лучше осуществить ее захват.

Помимо всего вышеперечисленного, надежность крепления заготовки дополнительно обеспечивают находящиеся на зажимах пазы Т-образной формы. Благодаря такой конструкции удается производить обработку на станке даже сложных изделий, состоящих из нескольких ступеней.

Планшайбы с резьбовыми отверстиями

Данный тип шайб отличается от остальных наличием в центре специального отверстия под резьбовое соединение ее непосредственно на шпиндель станка. Крепление осуществляется без использования фланца.

На таких деталях, как правило, есть три отверстия, в которые вкручиваются специальные кулачки или прихваты, служащие для фиксации форм небольших размеров.

В некоторых случаях шайбы насаживаются на самодельные втулки с резьбой, которые фиксируются на валу станка посредством сварки. Такого рода доработка применяется работниками предприятий для того, чтобы обеспечить более надежное крепление. В идеале же лучше сразу купить планшайбу с заранее конструктивно предусмотренной в них резьбой.

Планшайбы с круговыми или радиальными пазами

Читать еще:  Изготовление вощины своими руками в домашних условиях

Планшайбы, оснащенные пазами, отличаются следующим:

  • могут выполняться с резьбой или без нее;
  • сквозные пазы с нарезанной в них резьбой объединяются в группы, разделенные друг от друга специальными канавками.

Число резьбовых углублений может варьироваться. При этом в отдельных группах некоторых планшайб имеется различное их количество. К примеру, в одной их может быть шесть, а в другой всего три. При этом пазы не всегда выполняются сквозными, а часть из них может находиться непосредственно в канавках.

Главным их функциональным назначением является фиксация нестандартных заготовок посредством винтов. С тыльной стороны станка при этом в ряде случаев закрепляются ребра жесткости. Их монтируют для повышения воздействия на заготовку ввиду того, что планшайбы изначально таковых не имеют, а их прочности способствует лишь увеличение веса.

Кроме того, к элементам из чугуна при их производстве предъявляются требования, чтобы их минимальная толщина составляла не меньше 0,5 см.

Приобрести патроны, планшайбы и комплектующие на станок можно как в специализированном магазине, так и оформив заказ через интернет. Ориентировочная цена на некоторые из них приведена в таблице.

Наименование изделия Стоимость, рубли
Планшайба на токарно-винторезный станок GHB-1330; 1340A; GH-1440W Jet 30000
Планшайба 160 мм для токарного станка BD-7 Jet 2500
Планшайба M712 (160 мм) MetalMaster 2150
Комплект патрон с планшайбой 76.2 мм SC3-M33 14000
Планшайба Record Power диаметром 126 мм 3400
Планшайба для четырехкулачкового патрона Optimum PRO 2650
Фланец патрона для монтажа планшайб 500000033 /034 на 50000026 2200
Комплект прихватов М8 для 50000910 1800

Планшайба токарного станка

Планшайбой называется деталь токарного станка, предназначенная для установки заготовок или приспособлений на оси шпинделя. Размеры планшайб различаются в широких пределах, но не превышают максимальный диаметр обработки на станке. На токарно-винторезных станках планшайбы устанавливаются на шпинделе передней бабки. В токарно-карусельных станках планшайбы входят с состав поворотных столов значительного размера — до 25 м.

Использование планшайб на универсальных токарных станках

В обычных кулачковых патронах можно размещать обрабатываемые заготовки различной формы, симметричной относительно оси. Различное количество кулачков и многовариантность конструкции обеспечивают универсальность патронов. Однако существуют детали, размещение которых неудобно в патронах. К ним относятся детали, несимметричные относительно оси: рычаги, корпуса, шатуны и т. д. Для них используются специальные приспособления, в том числе и планшайбы.

вид сзади (крепление к шпинделю cam lock)

Планшайба для универсальных токарных станков имеет вид стального или чугунного диска с фланцем для фиксации на шпиндель. На передней стороне находится базовая поверхность для крепления заготовки или оснастки, канавки служат для предварительной выверки заготовки. Также имеется несколько радиальных пазов, для осуществления фиксации заготовки во время обработки. Сзади могут располагаться ребра жесткости. Планшайба базовой поверхностью садится на коническую или цилиндричекую посадку шпинделя, фиксация производится в зависимости от типа торца шпинделя. При использовании планшайбы производителем обговаривается максимально допустимая скорость вращения планшайбы.

Выделяют такие виды планшайб:

  • гладкие,
  • с резьбовыми отверстиями,
  • с радиальными пазами,
  • с круговыми пазами.
  • поводковые.

Установка деталей на планшайбе универсальных токарных станков

Крепление деталей на планшайбе производится при помощи планок и болтов. Используемые болты могут быть прижимаемыми или вкрученными в кулачки для перемещения и закрепления в пазах.

Осесимметричные детали закрепляются прихватами или центральным зажимом. Крепление несимметричных деталей относительно оси значительно сложнее. Для этого применяются низкие подкладки или более высокие упорные стойки, которые позволяют поднять планки над планшайбой. Высота стоек должна быть такой же, как и высота стенок детали. Зажимные болты, прижимающие планки, располагаются как можно ближе к детали. Планки должны быть параллельны планшайбе, иначе деталь может выскочить при вращении. Правильность установки заготовки на планшайбе проверяется рейсмусом. Проверка расположения первой заготовки из партии осуществляется так же, как и в четырехкулачковом патроне.

Детали, обрабатываемые на планшайбе, часто имеют центр тяжести, смещенный относительно центральной оси станка. Поэтому на планшайбе размещается противовес необходимой рассчитанной под конкретную деталь массы, который возвращает центр тяжести на центральную ось. Без противовеса будет происходить биение шпинделя, на станке будут происходить вибрации, уменьшающие срок жизни режущего инструмента и подшипников шпиндельной бабки.

Рис. Крепление детали на планшайбе с использованием противовеса: 1 – планшайба;
2 – угольник; 3 – обрабатываемая деталь; 4 – противовес

Балансировка производится ручным поворотом планшайбы. Если она не меняет своего положения после остановки, то вес и положение противовеса выбрано правильно.

Рассмотреть крепление детали можно на примере шатуна — вытянутой детали, представляющей собой две втулки разного диаметра, соединенные перемычкой. Деталь устанавливается в планшайбу для обработки внутренней поверхности большего отверстия. Для крепления используются две планки с подкладками и угольник. Планки зажимаются болтами, вставленными в отверстия планшайбы. Центрирование осуществляется угольниками, установленными в Т-образных пазах. На планшайбе с противоположной стороны от шатуна размещается противовес.

Читать еще:  Инструмент для изготовления мебели своими руками

Таким образом, планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет. Однако установка и центровка детали требует большего времени, чем для кулачковых патронов.

Планшайба токарно-карусельных станков

Планшайбы, используемые на токарно-винторезных и токарно-карусельных станках, значительно отличается. Если на токарно-винторезных станках планшайбы используются как вспомогательное крепление для сложных заготовок, то на токарно-карусельных установках планшайба является основным способом крепежа и выступает необходимым элементом станка. На токарно-карусельных станках планшайба выполняет функции горизонтального вращающегося стола.

Планшайба токарно-карусельных станков представляет собой крупную деталь в виде диска с центральным базирующим отверстием. В отверстие может быть запрессована втулка, в которую устанавливаются приспособления. Наличие втулки обусловлено повышенным износом этой области. Изношенная втулка заменяется, а планшайба используется дальше. Сверху на планшайбе имеются Т-образные пазы, расходящиеся от центра. В них устанавливаются зажимные кулачки и иные приспособления для закрепления обрабатываемой заготовки.

Снизу планшайба имеет сложное строение. В центре находится выступ в виде втулки, в отверстие которой вставляется шпиндель. Для фиксации соединения используются винты, проходящие через фланец шпинделя. На расстоянии от центра, находятся ребра жесткости. Края планшайбы опираются на круговые направляющие. Тяжелые планшайбы имеют дополнительные направляющие.

Привод планшайб имеет два варианта строения. Вращение планшайбе передается через крупное зубчатое колесо, закрепленное снизу. Косозубое зацепление считается более надежным и подходящим для высоких нагрузок.

Самоцентрируемые планшайбы

На токарно-карусельных станках используются различные приспособления для крепления заготовок. Одним из них выступает самоцентрируемая планшайба. Она предназначена для выверки и повышения надежности крепления заготовки.

Самоцентрируемая планшайба имеет вид диска с центральным отверстием. Диаметр отверстия совпадает с диаметром отверстия во втулке базовой планшайбы, выполняющей функции рабочего стола. Таким образом, самоцентрируемая планшайба размещается над планшайбой станка.

На поверхности самоцентрируемой планшайбы также имеются пазы Т-образной формы. Пазы позволяют закрепить заготовку на одинаковом расстоянии от центра. Также на этой планшайбе возможна установка дополнительных приспособлений.

Получить консультацию

по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Планшайбы для токарных работ, Faceplate

Поделиться / Сохранить себе ссылку:

Описание

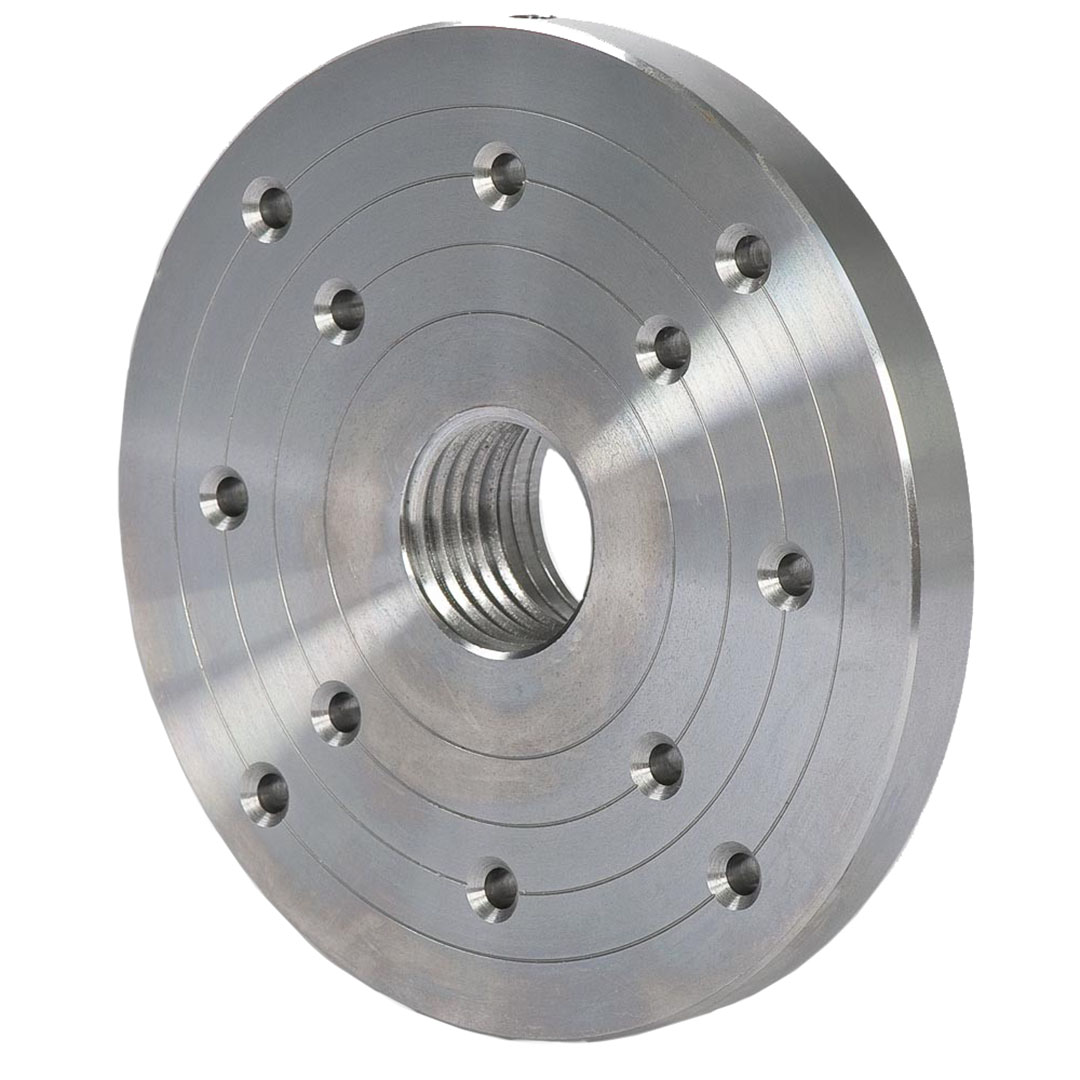

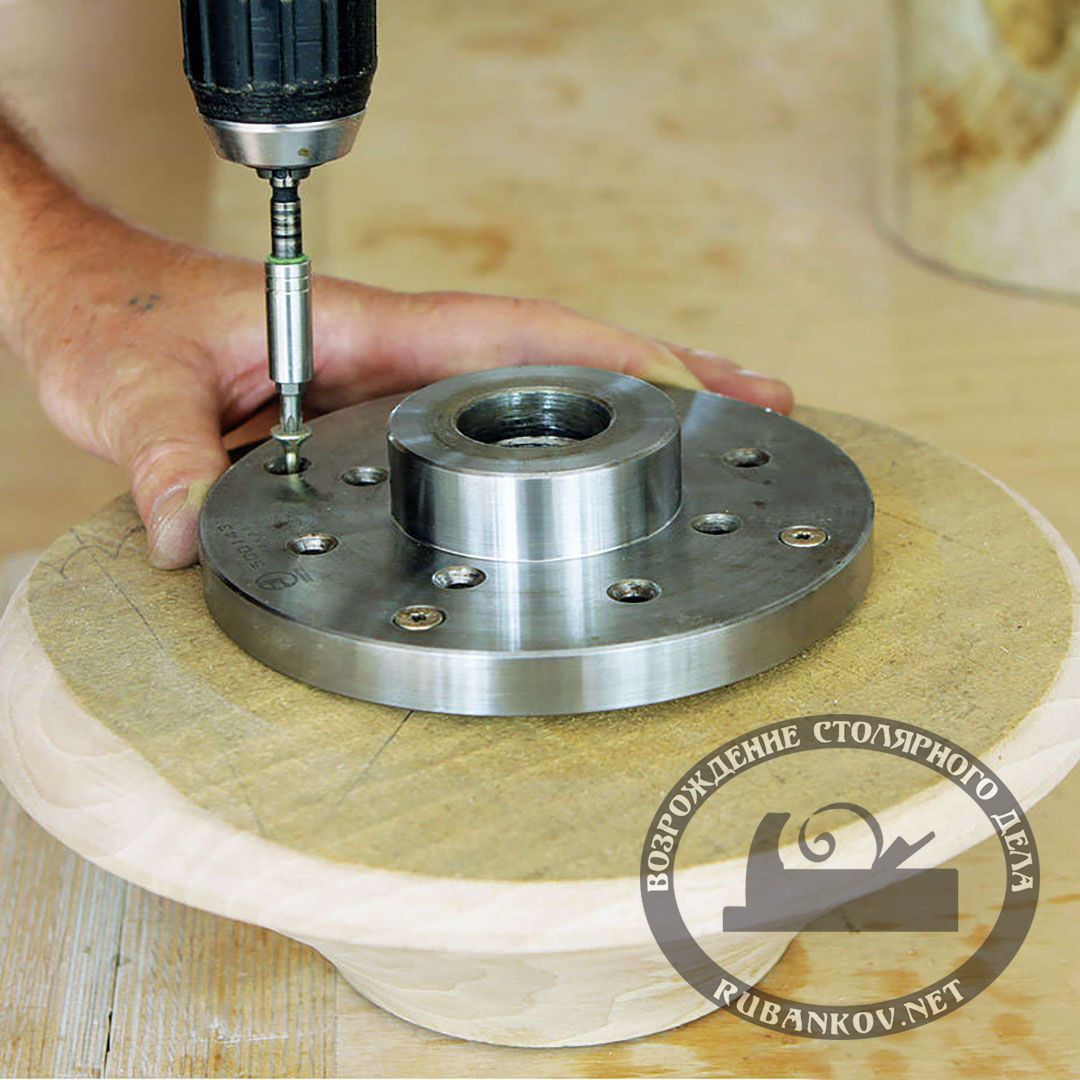

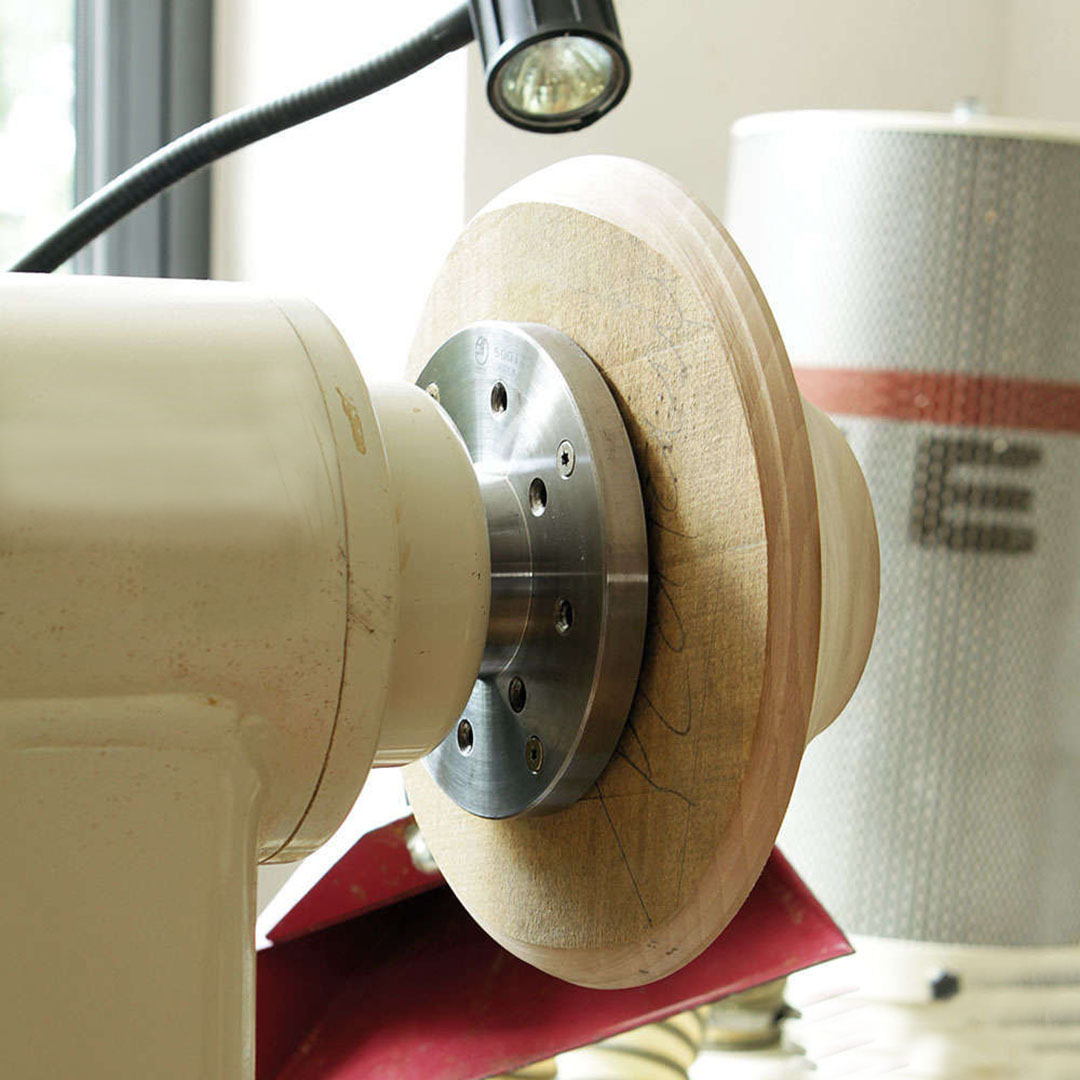

Планшайба из мягкой стали используется для монтажа заготовок открытого типа, изделий большего диаметра или неправильной формы. Отверстия для крепления древесины имеют глубокую зенковку на задней поверхности и небольшую зенковку на передней поверхности, чтобы обеспечить правильную посадку древесины. Для центровки заготовки на пластине предусмотрены концентрические канавки

Резьба М33 х 3,5 DIN 800

Размер Ø 150 мм три круга отверстий для фиксации заготовки

Размер Ø 75 мм один круг отверстий для фиксации заготовки
